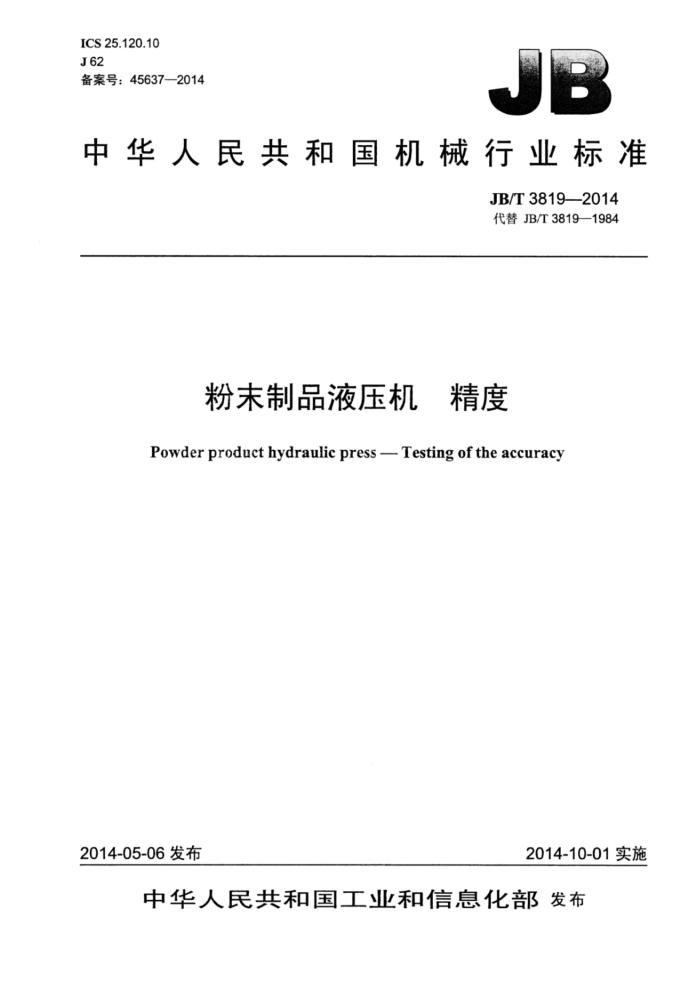

ICS 25.120.10 J62 备案号：45637—2014
中华人民共和国机械行业标准
JB/T38192014 代替JB/T3819—1984
粉末制品液压机 精度 Powder product hydraulic press -- Testing of the accuracy
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部发布 JB/T3819—2014
目 次
前言范围.
..II
1
2 规范性引用文件 3精度检验说明 4精度检验.. 4.1工作台上平面及滑块下平面的平面度 4.2滑块下平面对工作台面的平行度， 4.3滑块运动轨迹对工作台面的垂直度 4.4由偏心引起的滑块下平面对工作台面的倾斜度 JB/T3819—2014
前 言
本标准按照GB/T1.1一2009给出的规则起草，本标准代替JB/T3819—1984《粉末制品液压机精度》，与JB/T3819—1984相比主要技术变化如下：
增加了规范性引用文件一章；增加了框架式和四柱式液压机的精度要求；修改了精度检验方法。
本标准由中国机械工业联合会提出。 本标准由全国锻压机械标准化技术委员会（SAC/TC220）归口。 本标准起草单位：天津市天锻压力机有限公司、合肥合锻机床股份有限公司、济南铸造锻压机械研
究所有限公司。
本标准主要起草人：隋岩、王玉山、马立强、田永康、李贵闪、梁伟立、侠习梅、王强。 本标准所代替标准的历次版本发布情况为：
JB/T3819—1984。
I JB/T3819—2014
粉末制品液压机精度
1范围
本标准规定了粉未制品液压机精度检验项目、公差及检验方法。 本标准适用于框架式和四柱式结构型式的粉末制品液压机。 本标准不适用于侧压式粉末制品液压机。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T6092—2004直角尺 GB/T10923—2009锻压机械 成精度检验通则 GB/T24760——2009铸铁平尺
3 精度检验说明
3.1工作台面是总装精度检验的基准面。 3.2精度检验前，液压机应调整水平，其工作台面纵、横向水平偏差不应超过0.20/1000。 3.3装有移动工作台的，须使其处在液压机的工作位置并锁紧牢固。 3.4精度检验应在空运转和负荷运转试验后分别进行，以负荷运转试验后的精度检验值为准。 3.5精度检验应符合GB/T10923的规定。 3.6在检验平面时，当被检测平面的最大长度L≤1000mm时，不检测长度1为0.1L；L>1000mm 时，不检测长度1为100m。 3.7工作台上平面及滑块下平面的平面度允许在装配前检验。
4精度检验
4.1工作台上平面及滑块下平面的平面度 4.1.1检验方法 4.1.1.1J 用平尺量块检验
此方法一般用于长度尺寸小于或等于1600mm的平面。 在被检平面上选择相距最远的A、B、C三点作为测量基准（零位标记)，将三个等高量块放在这三
点上，这些量块的上表面确定了比较理想的基准平面（见图1）。
将平尺放在A点和C点上，被检平面的E点处放一可调量块，使其与平尺的下表面接触，再将平
尺放在B点和E点上，在D点处放一可调量块，使其与平尺的下表面接触，这时，A、B、C、D四处量块的上表面都已处在同一平面内，将平尺放至任意两点上即可测得被检测面上各点的偏差（见图 1)。
1 JB/T3819—2014
对于中心有孔的平面使用本方法时可通过孔周围的过渡点按同样方法测量（见图2）。
L2 I
L2 1
图1
图2
4.1.1.2用水平仪检验
此方法一般用于长度尺寸大于1600mm的平面。 应符合GB/T10923一2009中5.3.2.4.1的规定。由两条直线OmX和OO'Y确定测量基准面。直线
OX和OY最好选择互相垂直并分别平行于被检平面的轮廊边。从被检平面上的角点O沿OX方向开始，按GB/T10923—2009中5.2.1.2.2的方法沿OA和OC线测定，然后沿O’A、O”A”、和CB线测定（见图3）。
将测得数值进行数据处理， 便可得到被检平面的平面度数值。
000m
h
TY
Lt L
图3
4.1.2公差
工作台上平面及滑块下平面平面度的公差应符合表1的规定。 4.1.3检验工具
平尺、等高量块、可调量块、水平仪、桥板。 铸铁平尺的精度不低于GB/T24760—2009中1级精度；水平仪的分度值为0.02。
2 JB/T38192014
表1
单位为毫米
平面度公差
工作台面的有效长度
框架式 0.03
四柱式 0.02+ 0.04 L
0.02+
L
L≤1000
1000 0.02+ 0.03 L
1000 0.05 1000 0.06
0.03+
Li
1000 1000 0.04 1000
0.02+ Z
0.04+
1000 N
L>2 000
注：L为测量范围，L=L-2l，最小值200mm。 4.2滑块下平面对工作台面的平行度 4.2.1检验方法
在工作台上可用支撑棒支在滑块下平面中心位置，指示表置于工作台上的平尺上，按左右及前后方向四条线测量，指示表读数的最大差值即为测定值（见图4）。
测量点：在下限位置和下限位置前1/3处进行测量，对角线方向不测。 注：支撑棒所支撑的重量只是滑块自身的重量，支撑棒与滑块下平面接触的部位，需选用带有铰接的支撑棒（支撑
处有孔时，可用垫板覆盖后进行支撑）。
O
V
图 4
4.2.2公差
滑块下平面对工作台面的平行度公差应符合表2的规定。 4.2.3检验工具
支撑棒、指示表。 JB/T 38192014
表2
单位为毫米
平行度公差
工作台面的有效长度
框架式 0.06L
四柱式 0.08
L≤1 000
0.02+
0.04+
1000 L2 0.10
1000
0.08 S
0.03+
0.06+
1000 L
1000
1000
0.04+ 0.10 L2
0.08+ 0.12
1000 L
L>2 000
1000
注：L为测量范围，Lz=L-2l，最小值200mm。 4.3滑块运动轨迹对工作台面的垂直度 4.3.1检验方法
在工作台面上中央处放一直角尺（下面可放一平尺），将指示表紧固在滑块下平面上，并使指示表触头触在直角尺上，当滑块上下运动时，在通过中心的左右和前后方向分别进行测量，指示表读数的最大差值即为测定值（见图5）。
测量位置在下极限前1/2范围内。
图5
4.3.2公差
滑块运动轨迹对工作台面的垂直度公差应符合表3的规定。 4.3.3检验工具
直角尺、平尺、指示表。 直角尺精度不低于GB/T6092—2004中0级精度；铸铁平尺的精度不低于GB/T24760—2009中
1级精度。 4 JB/T3819—2014
表3
单位为毫米
垂直度公差
工作台面的有效长度
框架式 0.015
四柱式 0.025
0.03+
0.01+
L
L≤1000
100 L3 0.015,
100
0.025 W
0.02+
L
0.04+
1000 100
100 0.025
0.03-0.015 1,
0.05+
L>2 000
Ls
100
100
注：L为滑块行程，最小值20mm。 4.4由偏心引起的滑块下平面对工作台面的倾斜度 4.4.1检验方法
在工作台面上，用带有铰接的支撑棒（支撑棒仅承受运动部分自重，长度任意选取）依次分别支撑在滑块下平面的左右和前后支撑点上，用指示表在各支撑点旁及对称点分别按左右（2XL4）和前后（2×Ls）方向测量工作台上平面和滑块下平面间的距离，指示表读数的最大差值即为测定值。但对角不进行测量（见图6）。
测量高度在滑块最大行程下限位置及下限位置前1/3行程处之间进行。 滑块中心起至支撑点的距离L4为1/3L（L取工作台左右前后较长的尺寸），滑块中心起至支撑点的
距离Ls为1/3L6（L为工作台窄面尺寸）。
图 6
4.4.2公差
由偏心引起的滑块下平面对工作台面的倾斜度公差应符合表4的规定。 4.4.3检验工具
支撑棒、指示表。
