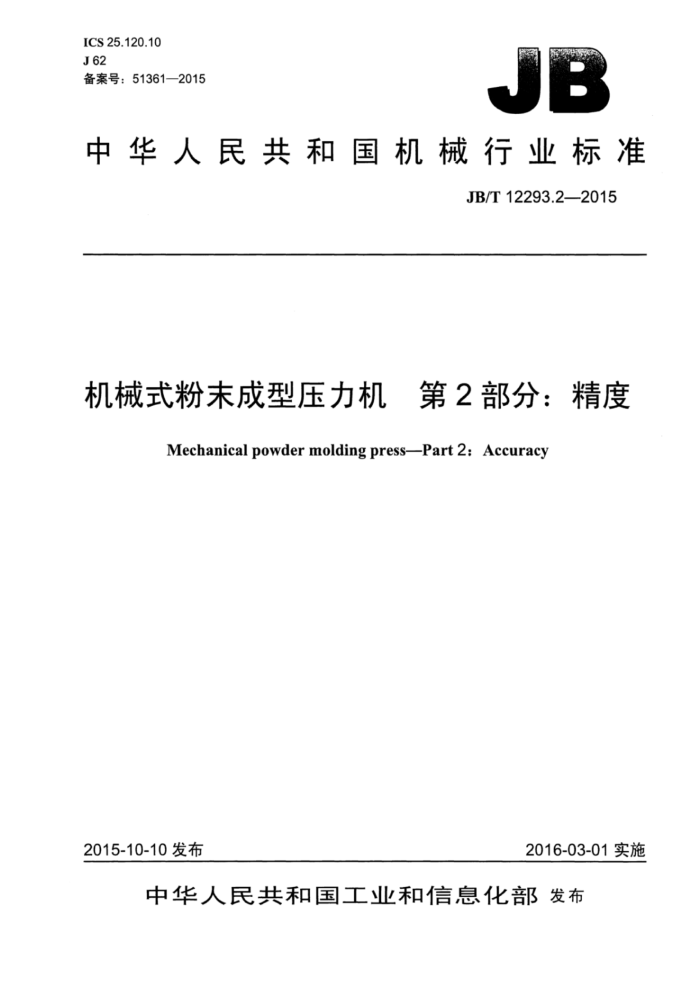

ICS25.120.10 J62 备案号：51361—2015
JB
中华人民共和国机械行业标准
JB/T 12293.2—2015
机械式粉末成型压力机 第2部分：精度
--
Mechanical powder molding press-Part 2: Accuracy
2016-03-01实施
2015-10-10发布
中华人民共和国工业和信息化部发布 JB/T12293.2—2015
目 次
前言...
..II
范围 2 规范性引用文件 3 一般要求... 4 几何精度检验
1 JB/T12293.2—2015
前言
JB/T12293《机械式粉末成型压力机》分为三个部分：
-第1部分：型式与基本参数：一第2部分：精度；第3部分：技术条件。
本部分为JB/T12293的第2部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国工业机械联合会提出。 本部分由全国锻压机械标准化技术委员会（SAC/TC220）归口。 本部分起草单位：天通吉成机器技术有限公司、济南铸造锻压机械研究所有限公司、深圳市华测检
测技术股份有限公司。
本部分主要起草人：雍春娥、马立强、周建中、李波、平志韩、黄沈华。 本部分为首次发布。
II JB/T12293.2—2015
机械式粉末成型压力机第2部分：精度
1范围
JB/T12293的本部分规定了机械式粉末成型压力机的几何精度、允差及检验方法。 本部分适用于一般用途的机械式粉末成型压力机（以下简称压力机）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T8170—2008 数值修约规则与极限数值的表示和判定 GB/T10923—2009锻压机械精度检验通则
3一般要求
3.1 以工作台面作为精度检验的基准面。 3.2本部分中所有线性尺寸及相应的允差均以毫米（mm）为单位表示。 3.3精度检验前，压力机应调整水平，检验基准面的纵、横向水平仪读数均不得超过0.10mm/1000mm。 3.4本部分规定的检验项目的顺序并不代表实际检验顺序。为了装拆检验工具或检验方便，可按任意次序进行检验。 3.5检验压力机时，根据结构特点并不是必须检验本部分中的所有项目。为了验收目的要求检验时，用户可取得制造厂同意选择一些感兴趣的检验项目，但这些项目必须在压力机订货时明确提出。 3.6当被检验项目的实测长度与本部分规定的长度不同时，允差应根据GB/T10923一2009中3.2.1.1 的规定折算，其计算结果按GB/T8170一2008的规定修约至微米位数。
4几何精度检验
几何精度检验应符合表1的规定。
表1 允差普通型 精密型
检验工具
序号
简图
检验项目
检验方法
参照GB/T10923—2009中 5.4.1.2.1的规定，将测量平板放置在模架安装面（工作台面）
上滑块下平面对模架安装 a）和b) a）和b) 面（工作台面） 在50测 在50测的平行度： 量长度上 量长度上为 a）前后 为0.025 0.015 b）左右
指示器 上，测量平板上再放置一等高测量平板 量块，指示器测量架安装在等等高量块 高量块上，测头触及上滑块下
业 L
G1
平面，移动等高量块测量，误差以指示器在前后、左右方向上最大读数差值计
2
1 JB/T12293.2—2015
表1（续）
允差普通型 精密型 工具
检验
简图
检验项目
检验方法
序号
参照GB/T10923—2009中的5.5.2.2.1的规定，将测量平板放在模架安装面（工作台面）
上滑块的上
下运动对模架
安装面（工作台 a)和b) a)和b) 指示器 上，圆柱直角尺放在测量平板
E
面）的垂直度： 0.025/100 0.020/100 圆柱直角尺 上，指示器固定在上滑块，测
G2
测量平板 头触及圆柱直角尺的测量面，
a）前后
并上下运动上滑块测量。误差以指示器在前后、左右方向测量长度内的最大读数差值计参照GB/T10923—2009中 5.4.1.2.1的规定，将下T形头调整为“0”位时，测量平板放置
Ol0b) b）左右 O
、
下滑块上平面（T形块的
上平面）对模 a)和b) a)和b) 指示器 在模架安装面（工作台面）上，
业 5
在50测 在50测量长度上 量长度上为
测量平板上再放置一等高量块，指示器固定在等高量块上，测头触及下滑块上平面，移动等高量块测量，误差以指示器在前后、左右方向上最大读数差值计
G3
架安装面的平行度：
测量平板等高量块
a）前后 为0.030 0.020 b）左右
-
参照GB/T10923—2009中 5.5.2.2.1的规定，将测量平板
下滑块行程对模架安装面的垂直度：
a)和b) a)和b) 指示器 放置于模架安装面（工作台面） a）前后 0.050/100 0.040/100 测量平板 测头触及圆柱直角尺测量面，
上，指示器固定在下滑块上，
G4
圆柱直角尺
心
3 院
并上下移动下滑块测量，误差以指示器在前后、左右方向测量长度内的最大读数差值计
b）左右
Ob)
将充填行程、压制行程、顶压行程均调整为零，开启压力机处于运动状态，然后将指示器固定在机身上，将测头触及 T形块上平面测量，误差以指示器的最大读数差值计
充填、压制、 顶压行程为零时，下T形块的上下审动量
指示器
0.100
0.080
G5
2 中华人民共和国
机械行业标准
机械式粉末成型压力机第2部分：精度
JB/T12293.2—2015
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm?0.5印张·8千字 2016年4月第1版第1次印刷
定价：12.00元
*
书号：15111·12981 网址：http：//www.cmpbook.com 编辑部电话： （010）88379399 直销中心电话： (01088379693
封面无防伪标均为盗版
版权专有 侵权必究
JB/T12293.2-2015
