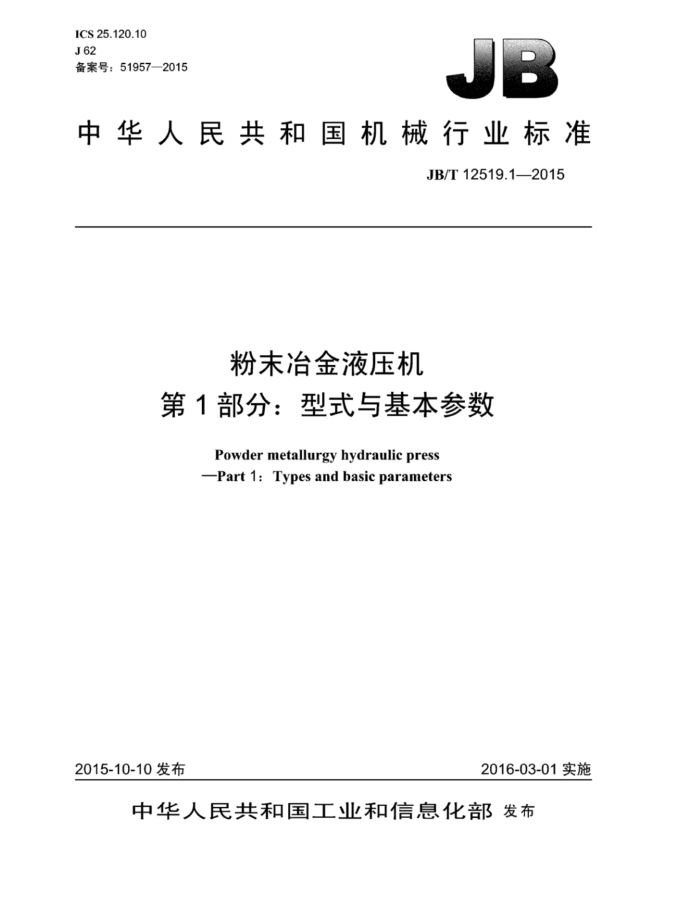

ICS 25.120.10 J 62 备案号：51957—2015
：
中华人民共和国机械行业标准
JB/T12519.1—2015
粉末冶金液压机
第1部分：型式与基本参数
Powder metallurgyhydraulicpress -Part1:Types andbasicparameters
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 JB/T12519.1—2015
目 次
前言 1 范围 2 型式与基本参数.. 2.1 型式... 2.2 基本参数
..II JB/T12519.1—2015
前言
JB/T12519《粉末冶金液压机》分为三个部分：
第1部分：型式与基本参数；一第2部分：精度；一第3部分：技术条件。 本部分为JB/T12519的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国锻压机械标准化技术委员会（SAC/TC220）归口。 本部分起草单位：天津市天锻压力机有限公司、南通天王液压机有限公司、合肥合锻机床股份有限
公司。
本部分主要起草人：隋岩、侠习梅、陈健、王玉山、李贵闪、梁伟立、郎宇航、吴树亮、施宝酉、 刘盼中。
本部分为首次发布。
II JB/T12519.1—2015
粉末冶金液压机
第1部分：型式与基本参数
1范围
本部分规定了1000kN～25000kN粉末冶金液压机的型式与基本参数。 本标准适用于一般用途的粉末冶金液压机（以下简称液压机）。
2型式与基本参数
2.1型式
液压机根据机身的结构型式可分为两种基本型式： a）四柱式（见图1)； b）框架式（见图2）。
图2
图 JB/T12519.1—2015
2.2 基本参数 2.2.1 液压机的主参数为公称力。 2.2.2 液压机的型式应符合图1和图2的规定（图1和图2不确定液压机的结构）。 2.2.3 液压机的基本参数应符合表1的规定。
表 1
参数名称公称力kN 滑块行程S mm 下主缸拉下力 kN 400 650 800 1000 1 250 2 000 2 500 3 200 4 000 6 000 8 000 10 000 下主缸行程S; mm 200 200 200 200 250 250 250 250 250 300 300 300 台面有效尺寸 左右 720 800 1 000 1 000 1 000 1 200 1 300 1 400 1 600 1 800 2 000 2 200 (BXA)
参 数 值
1000 1 600 2 000 2 500 3 150 5 000 6 300 8 000 10 000 16 000 020000 25 000 300 300 300 300 350 350 350 350 350 400 400 400
前后 580 650 940 940 960 1140 1200 1200 1 320 1 500 1 500 1500
mm 最大加料高度H mm 200 200 200 200 250 250 250 250 250 300 300 300 芯杆缸顶出力 kN 60 100 120 150 200 300 400 500 600 1000 1 200 1 500
芯杆缸退回力 kN 35 60 70 90 100 180 200 300 360 600 700 900 芯杆缸行程S2 mm 130 130 130 130 150 150 150 150 150 180 180 180
