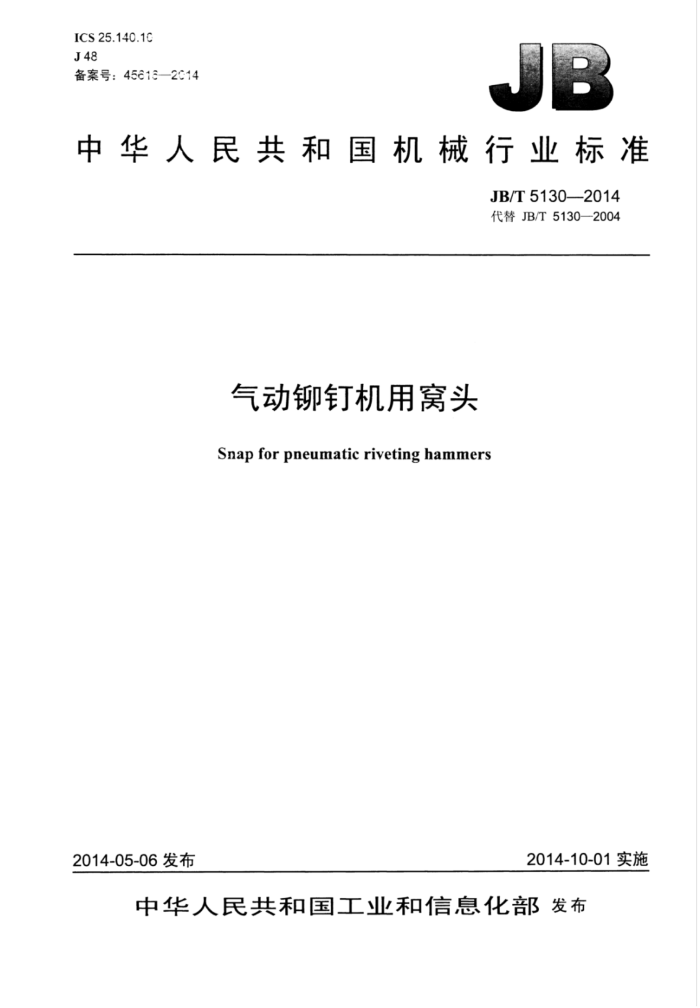

ICS25.140.1C J48 备案号：456162014
中华人民共和国机械行业标准
JB/T5130—2014 代替JB/T5130—2004
气动钉机用窝头
Snap for pneumatic riveting hammers
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部发布 JB/T5130—2014
目 次
前言 1范围. 2 规范性引用文件，
型式与尺寸 3..1型式.. 3.2尺寸.. 4技术要求..
3
验收规则 6 标志、包装、运输与贮存. 图1 直柄式窝头尾柄图2 锥柄式窝头尾柄. 图3 直杆式窝头，图4 弯杆式窝头... 图5 平头式窝头（1）图6 平头式窝头（2）图7 半圆头及扁圆头窝头，图8 平锥头窝头. 表1 半圆头窝头基本尺寸表2 扁圆头窝头基本尺寸表3 平锥头窝头基本尺寸
5
0 JB/T5130—2014
前 言
本标准按照GB/T1.1-2009给出的规则起草。 本标准代替JB/T5130—2004《气动铆钉机用窝头》，与JB/T5130-2004相比主要技术变化如下：
增加了目次：一在头部型式图中增加了型式名称并标注了尺寸代号： -取消了原标准中的图10、图11 -取消了表1中冷、热铆的分类及尾柄尺寸，将基本尺寸加极限偏差的标注方法改为标注最大值
最小值：对3.2进行了改写，增加了表2、表3； -增加了对表面粗糙度的要求；修订了对材料选用的要求；去掉了原标准4.5中对表面标记的要求，并在6.1中做了相应改动； -将原标准中的4.8和4.3合并为4.4；规范了窝头标记的规定；一在技术要求中取消了窝头寿命指标：一取消了原标准中的5.1，将5.2、5.3修订后列为5.1、5.2；取消了原标准中的6.2。
-
本标准由中国机械工业联合会提出。 本标准由全国凿岩机械与气动工具标准化技术委员会（SAC/TC173）归口。 本标准起草单位：青岛前哨风动工具制造技术有限公司、天水凿岩机械气动工具研究所。 本标准主要起草人：张魁顺、杜慧灵、李洪、马文瑾。 本标准所代替标准的历次版本发布情况为：
-JB/T5130—1991、JB/T5130—2004。
II JB/T5130—2014
气动铆钉机用窝头
1范围
本标准规定了气动铆钉机用窝头的型式与尺寸、技术要求、验收规则、标志、包装、运输与贮存。 本标准适用于气动铆钉机用窝头（以下简称窝头）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T6374凿岩机械与气动工具尾柄和衬套配合尺寸 JB/T3576凿岩机械与气动工具 防锈通用技术条件 JB.T7151 凿岩机械与气动工具 热处理件通用技术条件 JB/T7163 凿岩机械与气动工具 钢质模锻件通用技术条件 JB/T7164 凿岩机械与气动工具 机械加工件通用技术条件 JB/T7302 凿岩机械与气动工具 产品包装通用技术条件
3型式与尺寸
3.1型式 3.1.1按尾柄型式分为：
a）直柄式，如图1所示； b）锥柄式，如图2所示。
图1直柄式窝头尾柄
图2锥柄式窝头尾柄
3.1.2按杆部型式分为：
a）直杆式，如图3所示； b）弯杆式，如图4所示。 JB/T5130—2014
图3直杆式窝头
图4 弯杆式窝头
3.1.3按头部型式分为：
a）平头式，如图5和图6所示；
图5 平头式窝头（1）
图6 平头式窝头（2）
b）窝头式：
半圆头窝头，如图7所示；一扁圆头窝头，如图7所示：平锥头窝头，如图8所示。
H
图7 半圆头及扁圆头窝头 JB/T51302014
L
图8 平锥头窝头
3.2尺寸 3.2.1 窝头尾柄尺寸及公差应符合GB/T6374的规定。 3.2.2 用于半圆头铆钉、半圆头铆钉（粗制）的窝头的基本尺寸见表1。 3.2.3 用于扁圆头铆钉的窝头的基本尺寸见表2。 3.2.4 用于平锥头铆钉的窝头的基本尺寸见表3。
表1半圆头窝头基本尺寸
单位为毫米
窝头 铆钉规格 直径 (1.6) (1.6) 3.25 3.15 0.80 0.70 1.90
H
D
C
SR
d
F
min
min
max
max
5.00 6.00 7.00 8.00 9.00 10 12 14 18 26 30 38 45 45 48 50 55 60 65 75
1.00 0.90 2.10
2 2.5 3 (3.5) (3.5) 6.59 6.44 1.90 1.78 3.60
2 2.5 3
3.74 4.84 4.74 1.40 5.54 5.44 1.60 1.50 3.10
3.64
1.30 2.70
0.30
-
7.39 7.24 2.2 1.98
4 5 6 8 10 12 (14) (14) 24.02 23.5 8.86 16
4 5 6 O0 10 12
4 4.9 6.3
8.94
2.8
9.09 11.35 11.15 3.36 3.24 14.35 14.15 4.56 4.44 7.7
2.68
0.3
5.8
5.5
9 11 12.5 15.5 16.5 18 20 22 26 2.7 32
17.12 21.02
16.6 20.5 7.86 7.5
0.5
1
8.5 9.2
1.5
29.02 28.5 9.56 32.12 31.5 11.93 11.5 35.12 34.5 13.43
16 18 20
1
18 20 (22) (22) 39.12 38.5 14.93
2
13 14.5 16
2
3
24 (27) 30 36
42.62 49.12 52.62 62.12
16.43 17.93 17.5 20.02
24 (27) 30 36
42 48.5 52 61.5
19.5 23.5
3
2
24.02
3 JB/T513C—2014
单位为毫米
表2 扁圆头窝头基本尺寸
H
窝头 铆钉规格 直径 (1.6) (1.6) 3.24 3.14 0.65 0.6 2
D
d n 6 7 8 9 10 12 14 18 22
C
SR 2.6 3.4 4.8 5.5 6.2 7.2 9.1 9.8 12.7 15
max
min
max
min
0.7 0.63 0.7
2 2.5 3
3.94
4.04 5.14 4.99
0.63 0.73 0.93 1.03 1.33 1.81 2.61 3.65
2.5 3 (3.5) (3.5) 6.85 6.70
5.65
0.8 1 1.1 1.4 1.9 2.7 3.74
5.8
0.3
7.8 7.65 9.85
4 5 6 8 10
4 n 6 00 10
9.7 11.65
11.85 15.85 15.65 19.92
0.5
0.8
19.72
单位为毫米
表3 平锥头窝头基本尺寸
窝头 铆钉规格 直径 max
H
D
0
中 6 7 00 9 10 12 14 18 20 22 24 28 35 40 46 50 55 60 70
R
min
min
max
3.84 3.79 0.78 0.7 4.74 4.69 1.08 1 0.7 5.64 5.59 1.28
2 2.5 3 (3.5) (3.5) 6.59 6.49 1.58 4
2 2.5 3
1.2 1.5 1.7 2.2 2.7 3.64
0.5
15°
1.0
7.49 7.39 9.29 9.19 2.28 11.15
1.78
4 5 6 8 10
5 6 8 10 12 (14) 16 (18) 20 (22) (22) 39.9 39.4
15°
1.0
0.5
11 14.6
2.78 3.74
14.75 18.35 18.2 4.74 4.59
0.5
1.0
20.22 5.74 5.59 24.22 6.67 6.52
15°
20.42 24.42 28.42 28.22 7.67 32.4 31.9
1.5
(14) 16 (18) 20
1
7.52 15.4 16.4 18.6
2
15.9
35.4
34.9 16.9
1.5
19.1
24 41.4 40.4 21.7 21.2
24 (27) (27) 46.4
20°
3
45.8 23.7 51.8 27.2 26.6
23.1
51.4 61.8
30 36
2
30 36
33.6
33
61.2
4 技术要求
4.1 气动铆钉机用窝头应符合本标准的规定。 4.2 窝头材料应选用碳素工具钢或合金工具钢。 4 JB/T5130—2014
4.3 模锻件质量应符合JB/T7163的规定。 4.4 窝头工作表面的硬度50HRC～55HRC，其余部位40HRC～45HRC。热处理质量应符合JB/T7161 的规定。 4.5# 机械加工质量应符合JB/T7164的规定，型面的表面粗糙度Ra不大于0.4。 4.6 窝头整体应进行防锈处理，并符合JB/T3576的规定。 4.7 窝头表面不得有划伤、裂纹、毛刺及锈斑等缺陷。
5验收规则
5.1窝头制造企业应按本标准技术要求的规定，对外观及内在质量检验合格并附有证明质量合格的技术文件方可出厂。 5.2用户有权按本标准的技术条件对窝头进行复检，确认合格后方予验收。
6标志、包装、运输与贮存
6.1窝头的标记根据制造企业的规定或与用户达成的协议执行，其内容应包括窝头规格及可适用的铆钉标准编号。 6.2窝头包装按JB/T7302的规定执行。 6.3窝头在运输和贮存过程中不得受到有害物质的侵蚀：贮存时，应放置在遮棚或仓库内。
5
