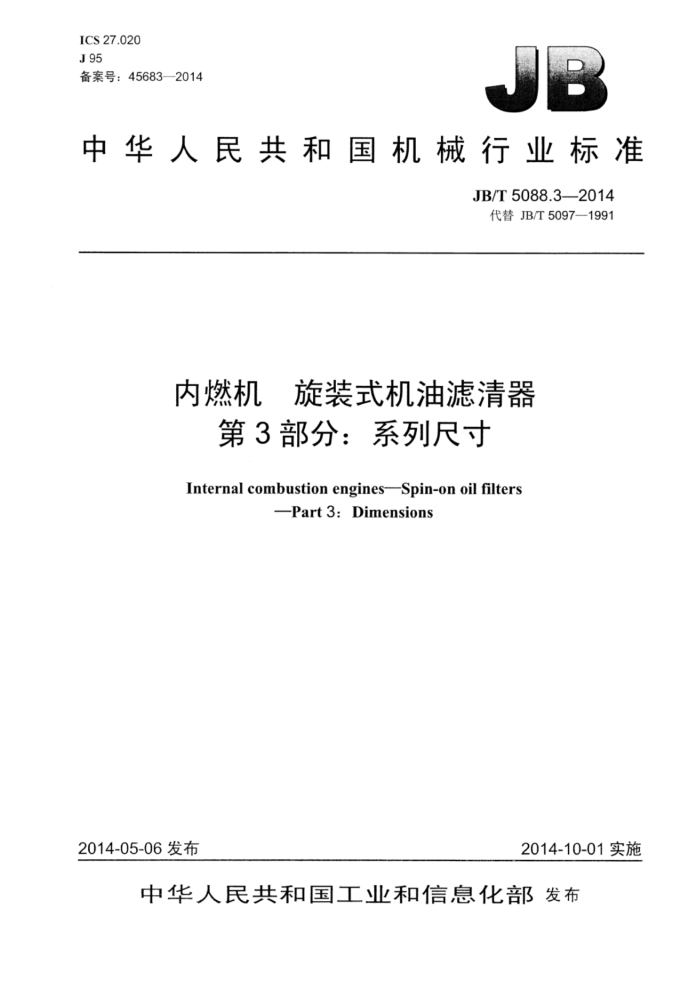

ICS 27.020 J95 备案号：45683—2014
中华人民共和国机械行业标准
JB/T5088.3—2014
代替JB/T5097-1991
内燃机 旋装式机油滤清器
第3部分：系列尺寸 Internal combustion engines-Spin-on oil filters
-Part 3:Dimensions
2014-05-06发布
2014-10-01实施
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
内燃机旋装式机油滤清器
第3部分：系列尺寸 JB/T5088.3-2014
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm-0.5印张-15千字 2015年3月第1版第1次印刷
定价：12.00元
*
书号：15111：12000 网址：http：//www.cmpbook.com 编辑部电话： （010)88379778 直销中心电话： （010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T5088.3—2014
目 次
前言
范围规范性引用文件..
2 3 滤清器的主要尺寸.
3.1联接螺纹与密封面. 3.2 滤清器的直径和长度 3.3 旁通阀. 3.4 金属壳体底部的设计
图1 联接螺纹与密封面图2 滤清器的外形尺寸.. 图3金属壳体底部为X型 无压痕图43 金属壳体底部为Y型 环槽数为6个或6的倍数图5 金属壳体底部为Z型 扁平面数为8个、10个、12个、14个、15个或更多
表11 联接螺纹与密封面的尺寸表2 滤清器尺寸，表3旁通阀的开启压力 JB/T5088.3—2014
前言
JB/T5088《内燃机旋装式机油滤清器》分为三个部分：
第1部分：技术条件：一第2部分：试验方法；第3部分：系列尺寸。
本部分为JB/T5088的第3部分。 本部分按照GB/T1.1-2009给出的规则起草。 本部分代替JB/T5097—1991《内燃机旋装式机油滤清器系列尺寸》，与JB/T5097—1991相比主
要技术变化如下：
增加了密封面的尺寸要求，修改了联接螺纹的尺寸要求（见3.1）；删除了对滤芯尺寸的规定（1991年版的2.2）；修改了滤清器的直径和长度的尺寸（见3.2，1991年版的2.4）；修改了密封圈的尺寸（见3.1、3.2，1991年版的2.5）；增加了旁通阀开启压力的技术要求（见3.3）：增加了金属壳体底部设计的技术要求（见3.4）。
本部分由中国机械工业联合会提出。 本部分由全国内燃机标准化技术委员会（SAC/TC177）归口。 本部分起草单位：蚌埠市昊业滤清器有限公司、上海内燃机研究所、杭州特种纸业有限公司、上海
永红汽车零部件有限公司、富阳市北木浆纸有限公司。
本部分主要起草人：沈红节、方雯、王瑞忠、陈文、吴安波、郭玉林、许晓晴。 本部分所代替标准的历次版本发布情况为：
JB/T5097—1991。
II JB/T5088.3—2014
内燃机旋装式机油滤清器
第3部分：系列尺寸
1范围
JB/T5088的本部分规定了内燃机旋装式机油滤清器的主要特征尺寸。 本部分适用于中小功率内燃机用旋装式机油滤清器（以下简称滤清器）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T192普通螺纹基本牙型 GB/T193 普通螺纹 直径与螺距系列 GB/T197 普通螺纹 公差 GB/T2516普通螺纹 极限偏差
3滤清器的主要尺寸
3.1联接螺纹与密封面
内、外联接螺纹以及密封面的尺寸按图1和表1中的规定。螺纹应符合GB/T192、GB/T193、GB/T 197与GB/T2516中的规定。
密封面应连续且无疏松、裂纹等缺陷。
单位为毫米
AH pa
015
pd2 pds
4
a最小径向距离=滤清器直径K+20mm； b密封面表面粗糙度Ra≤3.2μm，截止波长A=0.8mm评定长度l=4mm；壳体尺寸号0、1、2、3与4：0.2，壳体尺寸号5与6：0.3。
图1联接螺纹与密封面 JB/T5088.32014
表1联接螺纹与密封面的尺寸联接螺纹
单位为毫米
密封面
壳体尺寸号 di
公差带
8
ds
h1
hz
d
螺栓螺纹 滤清器螺纹 min max max min min min
M18X1.5 1 M20×1.5 6g 2 M20X1.5 6g 3 M24×2
6H 6H 6H 6H 6H 6H 6H
14 14 14 14 14 16 16
20 20 20 20 20 22 22
54 54 58 58 58 90 90
69 69 76 76 76 113 113
2 2 2 2 2 4 4
2 2 2 2 2 2 2
6g
0
6g 6g 6g 6g
4 M26X2 5 M30X2 6
M38X2 螺栓的e尺寸上均应有螺纹，当滤清器紧固联接时，至少应有三牙完整螺纹进行配合。
滤清器的直径和长度滤清器的直径和长度的最大尺寸按图2和表2中的规定。
3.2
pK
密封圈的自由高度由制造商依据材料和形状来决定。密封圈应充分压缩以达到满意的装配效果：滤清器装配后，在整个工作期间均应满足密封要求。 密封圈的直径应处于直径d和d之间（见图1）。 当需要同时更换滤清器与密封圈时，滤清器和密封圈应处于贴合状态。
b
图2滤清器的外形尺寸
表2滤清器尺寸 >80~90
单位为毫米
直径K 长度Lmax
80 125 4 4 V
>90~100
>100~112
>112~140
160
210
265
310
0 1 2
壳体尺寸号
L
y
2 JB/T5088.32014
表2滤清器尺寸（续）
直径K 长度Lmax
>80~90 160
>90～100 210
>112~140
≤80 125
>100~112
265 V / 4 y
310
/ V 4
3 4 5 6
壳体尺寸号
7
3.3旁通阀
除了在发动机上已设置了保护机油滤清器的旁通阀之外，各种型号的旋装式机油滤清器均应设置旁通阀或等效的机构作为保护装置。装在旋装式机油滤清器上的旁通阀，其开启压力应从表3中选取。
表3旁通阀的开启压力
单位为千帕
开启压力 100±20 120±20 140±20 160±30 220±30 250±40
序号 I 2 3 4 5 6
3.4金属壳体底部的设计
为了便于滤清器的拆装，金属壳体底部式样应具有下列特征之一：
-X型：曲面，即无压痕，如图3所示； Y型：环槽，如图4所示；一Z型：扁平面，如图5所示。
图3金属壳体底部为X型无压痕
3 JB/T5088.3—2014
单位为毫米
工放大
图4金属壳体底部为Y型 环槽数为6个或6的倍数
单位为毫米
图5金属壳体底部为Z型 扁平面数为8个10个、12个、14个、15个或更多
