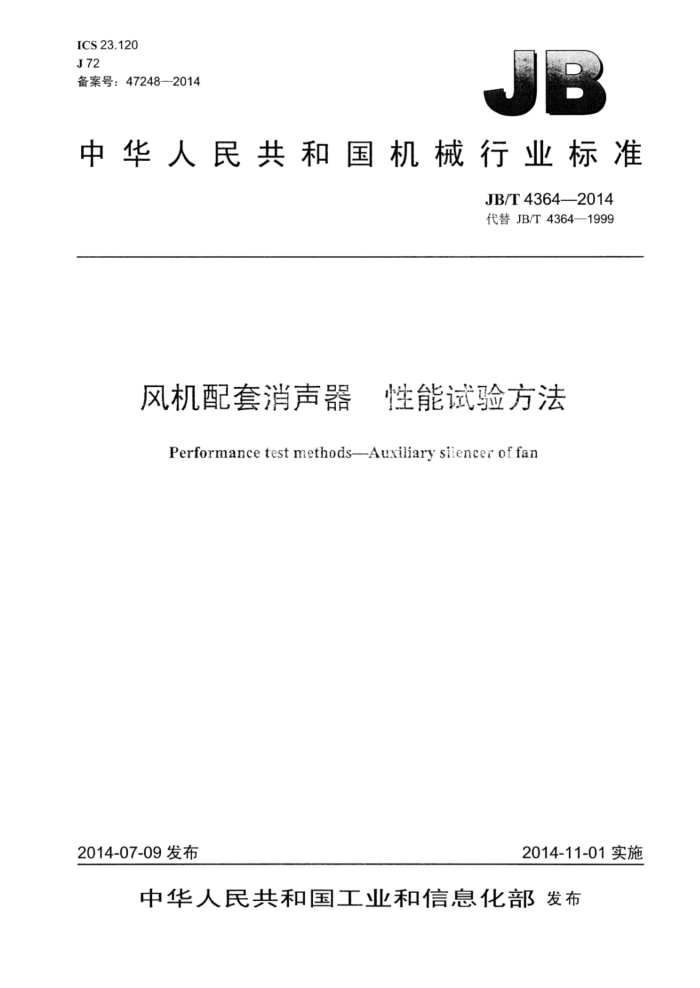

ICS23.120 J72 备案号：47248-2014
中华人民共和国机械行业标准
JB/T4364—2014 代替JB/T4364—1999
风机配套消声器 性能试验方法
Performance test methods--Auxiliary silencer of fan
2014-07-09发布
2014-11-01实施
中华人民共和国工业和信息化部发布 JB/T4364—2014
目 次
前言 1范围 2规范性引用文件 3术语和定义 4试验装置和设备仪器.. 4.1消声器性能试验装置，
I
4.2试验设备和测量仪器 5试验条件 5.1测试工况。 5.2气象条件... 6试验方法 6.1背景噪声.. 6.2确定消声器的声学和空气动力性能参数 7读数方法及修正.. 8试验记录和试验报告 8.1试验数据记录. 8.2 试验报告
图1消声器试验系统装置
表1频程声压级的背景噪声修正值K JB/T4364—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T4364—1999《风机配套消声器性能试验方法》，与JB/T4364一1999相比主要技术
变化如下：
对原标准范围中详细描述的“通过试验和计算确定以下消声器的声学和空气动力性能参数”的所有内容移至本标准6.2，并对该条重新编辑：一对引用标准进行了更新，增加了GB/T3241《电声学倍频程和分数倍频程滤波器》；一对定义和术语增补英文对照，并将原术语“安静气流”修改为“低噪声气流”增补术语“等
效直径” 将原标准4.1“试验装置分为进气消声器试验系统装置和出气消声器试验系统装置两类。”以及 4.1.1、4.1.2和4.1.3合并改为：“4.1消声器性能试验装置消声器性能试验装置参见图1，在风机进气口侧连接消声器性能试验管道，风机进出口的连接和性能测试符合GB/T1236中的D 型标准装置（管道进口和管道出口）的规定。：原标准中既有“倍频程”又有“倍频带”，本标准统一为“倍频程”； -本标准对原标准“4.2.4主管道”“4.2.5仪器、仪表”“5.1测试工况”等重新分条进行编辑，并将原标准5.1中的内容“·对于进气消声器试验系统，测点位置在管口轴线上；对于出气消声器试验，测点位置在与管口轴线45方向...”修改为“5.1.3进行消声器性能试验时，测点位置在管口轴线上（见图1）。”。
本标准由中国机械工业联合会提出。 本标准由全国风机标准化技术委员会（SACTC187）归口。 本标准起草单位：武汉鼓风机有限公司、北京世纪静业噪声振动控制技术有限公司。 本标准主要起草人：熊爱华、付迎建、苏宏兵。 本标准所代替标准的历次版本发布情况为：
-JB/T4364—1986JB/T4364—1999。
II JB/T4364—2014
风机配套消声器 性能试验方法
1范围
本标准规定了风机配套消声器的试验装置和设备仪器、试验条件、试验方法、读数方法及修正、试验记录和试验报告。
本标准适用于阻性消声器。 本标准不适用于控制射流噪声的排气放空消声器性能试验。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1236工业通风机用标准化风道进行性能试验 GB/T2888风机和罗茨鼓风机噪声测量方法 GB/T3241电声学倍频程和分数倍频程滤波器 GB/T3785（所有部分）电声学声级计
3术语和定义
下列术语和定义适用于本文件。
3.1
消声器插入损失insertionlossofsilencer 安装消声器之前与安装消声器之后相比较，试验管口辐射噪声的声功率级的降低量。符号为IL
单位为分贝（dB）。 3.2
替换管道substituteforsilencer 与待测消声器具有相同长度和相同通道截面的空管道。
3.3
空管试验 measurement for substitute 用替换管道代替被测消声器时所进行的试验
3.4
消声器试验silencertest 试验系统移出替换管道插入被测消声器时进行的试验。
3.5
上游管道 upstream pipe 被测消声器近声源端口所连接的试验管道（见图1）。
3.6
下游管道downstreampipe 被测消声器远声源端口所连接的试验管道（见图1）
1 JB/T4364—2014
3.7
测点 tapping point 测量噪声时，传声器所在的位置。 低噪声气流quietflow 气流本身所具有的噪声不致于影响消声器气流再生噪声测量值时的气流。 试验系统消声器testing silencer 在做消声器气流再生噪声试验时，用以获得低噪声气流的消声器。
3.8
3.9
3.10
背景噪声backgroundnoise 测点上所测得的被测对象以外的全部噪声。
3.11
阻力系数 coefficient of resistance 被测消声器压力损失与通道内平均动压之比。阻力系数为无量纲量。符号为。
3.12
等效直径equivalentdiameter 被测消声器压力损失与通道内平均动压之比。阻力系数为无量纲量。符号为。
4试验装置和设备仪器
4.1消声器性能试验装置
消声器性能试验装置如图1所示，在风机进气口侧连接消声器性能试验管道，风机进出口的连接和性能测试符合GB/T1236中的D型标准装置（管道进口和管道出口）的规定 4.2试验设备和测量仪器 4.2.1风机
被测消声器所配套的风机（包括传动组、驱动电动机等），其提供的压力、流量及流速应满足整个试验系统的要求。 4.2.2软管
为隔断固体传声，用橡胶或多层人造革缝制的软管道，长度为200mm～400mm。一端连接于风机的进（出）风口，另一端连接于消声器性能试验管道。 4.2.3整流器
为使测点附近气流稳定，应按图1所示要求安装整流器，其设计制作满足GB/T1236的要求。 4.2.4主管道 4.2.4.1消声器试验主管道包括待测消声器的上游管道、下游管道，与消声器连接的过渡管道及替换管道。 4.2.4.2主管道应是平直的刚性管道，管道内表面应平滑，为防止管道内的声音向外辐射，外壁宜采取减振隔声措施，管道内外噪声差值要求低于10dB。
2 JB/T4364—2014
>I0D2+L
>6D2
>3Dz
>D
D2
0.5D
CE
5
P
ASA
UPsn
O
5
-风机：2- 空气动力性能试验装置；3- 软管：4- 一风机变径管；5- 整流栅：上游管道：7 过渡管道：8- 被测消声器：9 —下游管道；10—精密声级计及滤波器；
11- 替换管道：12一墙：13-一压力计：14—试验系统消声器。
图1消声器试验系统装置
4.2.4.3主管道通道截面宜为矩形或圆形。上、下游管道截面宜分别与待测消声器进、出口端截面相同。如果不同，应接入过渡管道使管道截面平缓地随距离变化。 4.2.4.4过渡管道的中心线应与主管道及待测消声器的中心线重合。过渡管道侧壁的扩张角应不大于 30°，两端截面面积之比宜控制在0.7～1.4范围内。 4.2.4.5上、下游管道的平直部分应不短于5倍管道等效直径，并且在测试频率范围内应不短于最低中心频率声波的半波长。 4.2.5测量仪器 4.2.5.1测量时直接测出的声学量主要为倍频程或1/3倍频程声压级，应使用声级计和配套的滤波器或功能相当的其他测量仪器进行测量。所用声级计应符合GB/T3785中关于1型声级计的规定，配套滤波器应符合GB3241的规定。 4.2.5.2每次试验前、后，应以准确度优于土0.5dB的声级校准器对声级计进行校准，前后两次校准的
3 JB/T4364—2014
差值应不大于1dB。 4.2.5.3测量的量主要为气流速度、静压、干湿球温度及大气压力。使用的测量仪器符合GB/T1236 的规定。 4.2.5.4测量仪器应定期检验进行校准，以保证测试仪器的准确度。
5试验条件
5.1测试工况 5.1.1空管试验和消声器试验的工况应保持相同。 5.1.2测试的声场环境应满足GB/T2888中对测量场所的要求。 5.1.3进行消声器性能试验时，测点位置在管口轴线上（见图1）。当D≤1m时，取测点离下游管道中心距离R=1m；当D>1m时，取R=D。且测点与下游管道轴线在同一水平面上，离地面高度应大于或等于1m 5.2气象条件
做空管试验和消声器试验时，气象条件应满足：温差在土5℃之内，相对湿度差在土5%之内
6试验方法
6.1背景噪声
在空管试验和消声器试验前，应对各工况做背景噪声测试，即卸下软管后在上游管道和下游管道开口端作隔声堵塞，开启风机，在测点CCC）ACA）处作相应各工况点测量，把测得的倍频程或 I/3倍频程声压级LciLai之差，按表1求出修正值K。
表1步 频程声压级的背景噪声修正值 3
声压级差值修正值K 注：声压级差值<3dB的试验数据可作记录，仅供参考。 各频程的背景噪声级由公式（1）决定：
4~5 2
6~9 1
>10 0
3
（1)
LpAFLA-K.*
式中： LpAi-各频程的背景噪声声压级，单位为分贝（dB）： LAi——A（A’）点测得的声压级，单位为分贝（dB)； K一各频程背景噪声修正值，单位为分贝（dB）。
6.2确定消声器的声学和空气动力性能参数 6.2.1通过试验和计算确定以下消声器的声学和空气动力性能参数：
消声器额定流量或使用流速范围内插入损失，符号为IL：一消声器额定流量或使用流速范围内压力损失，符号为AP；
消声器额定流量或使用流速范围内阻力系数，符号为号：一消声器额定流量或使用流速范围内气流再生噪声，符号为SLW。
6.2.2消声器插入损失： 4
