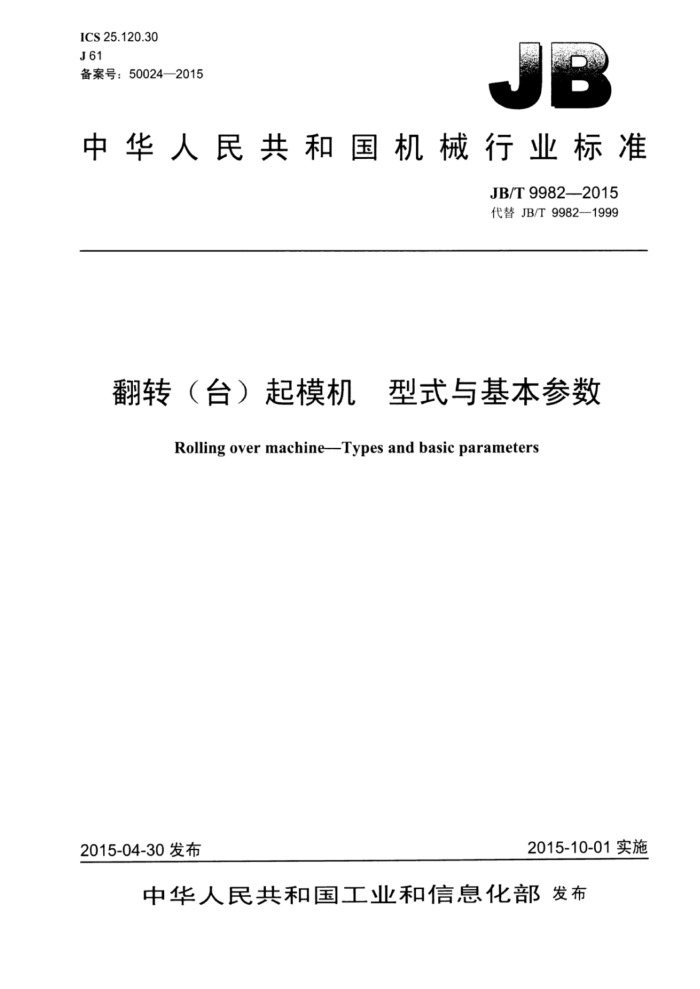

ICS 25.120.30 J61 备案号：50024—2015
中华人民共和国机械行业标准
JB/T9982—2015 代替JB/T9982—1999
翻转（台）起模机 型式与基本参数
Rolling over machine--Types and basic parameters
2015-10-01实施
2015-04-30发布
中华人民共和国工业和信息化部发布 JB/T9982—2015
目 次
前言..
I
范围.. 规范性引用文件
1 2
3 型式.. 4 基本参数... 5 起模机的型号表1 钳式翻台起模机的基本参数表2开式滚筒翻转起模机和闭式滚筒翻转起模机的基本参数 JB/T99822015
前言
本标准按照GB/T1.12009给出的规则起草。 本标准代替JB/T9982一1999《翻转（台）起模机 型式与基本参数》，与JB/T9982一1999相比主要
技术变化如下：
删除了第3章“型式”中的简图；增加了规范性引用文件： -将原表1分拆成表1和表2：删除了表中“机动工作时问”的要求；增加了型号的编制要求。
本标准由中国机械工业联合会提出。 本标准由全国铸造机械标准化技术委员会（SAC/TC186）归口。 本标准起草单位：济南铸造锻压机械研究所有限公司、保定维尔铸造机械股份有限公司、青岛铸造
机械有限公司。
本标准主要起草人：军、关敬巧、董志合、张伟。 本标准所代替标准的历次版本发布情况为：
ZBJ61005—1988; JB/T9982—1999。
II JB/T9982—2015
翻转（台）起模机 型式与基本参数
1范围
本标准规定了翻转（台）起模机的型式与基本参数。 本标准适用于铸造车问造型及制芯用的翻转（台）起模机（以下简称起模机）。 本标准不适用于顶箱（板）起模机及与造型机、制芯机同工位的专用起模机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用下本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用了本文件。
JB/T3000铸造设备型号编制方法
3型式
翻转（台）起模机主要分为闭式滚筒翻转起模机、开式滚筒翻转起模机和钳式翻台起模机。
基本参数
4
4.1 起模机的主参数为额定负荷。 4.2 钳式翻台起模机的基本参数符合表1的规定。
表1钳式翻台起模机的基本参数
4.0 1 600 1 250 500 2800 1800 1 250 900 1 400 450 80.0
6.3 2000 1400 550 3150 2 000 1 400 1 000 1 700 530 125.0
1.6 1000 800 400 1800 1 250 800 710 1000 350 31.5
2.5 1 250 1000 450 2200 1400 1000 800 1 200 400 50.0
额定负尚
长宽高长宽长宽最人最小
砂箱内八寸
mm
允许砂箱最人外形尺寸
mm
允许型板最小外形寸
mm
1下工作台面间的距离
mm
H紧JkN
注：额定负荷是指工作台I：工艺装备和型砂的总重量。 4.3开式滚筒简翻转起模机和闭式滚筒翻转起模机的基本参数见表2。 JB/T9982—2015
表2 开式滚简翻转起模机和闭式滚筒翻转起模机的基本参数
1.6 1 000 1250 1 600 2000 2.500 3150 800 1 000 1 250 1400 1600 2000 400
2.5
额定负荷 1
4.0
6.3
10
16
长宽高长究长究最人 1 000 1200 1 400 1 700 2 000 2360 最小
砂箱内儿寸
mm
450
550
750
850
500
允许砂箱最人外形寸
1800 2 200 2800 3 150 4 000 4500 1 250 1400 1800 2 000 2 400 2 700 800 1 000 1250 1400 1 600 2 000
mm
充许型板最小外形寸
1 000 1120 1250
710
mm
800
900
+下工作台面间的距离
mm 压紧力 kN
350 31.5 50.0
400
450 80.0 125.0 200.0 315.0
530
600
710
注：额定负荷足指工作台上工艺装备和型砂的总重量。
S
起模机的型号
起模机的型号以符合JB/T3000的规定。
2 S 2866 L/ar
