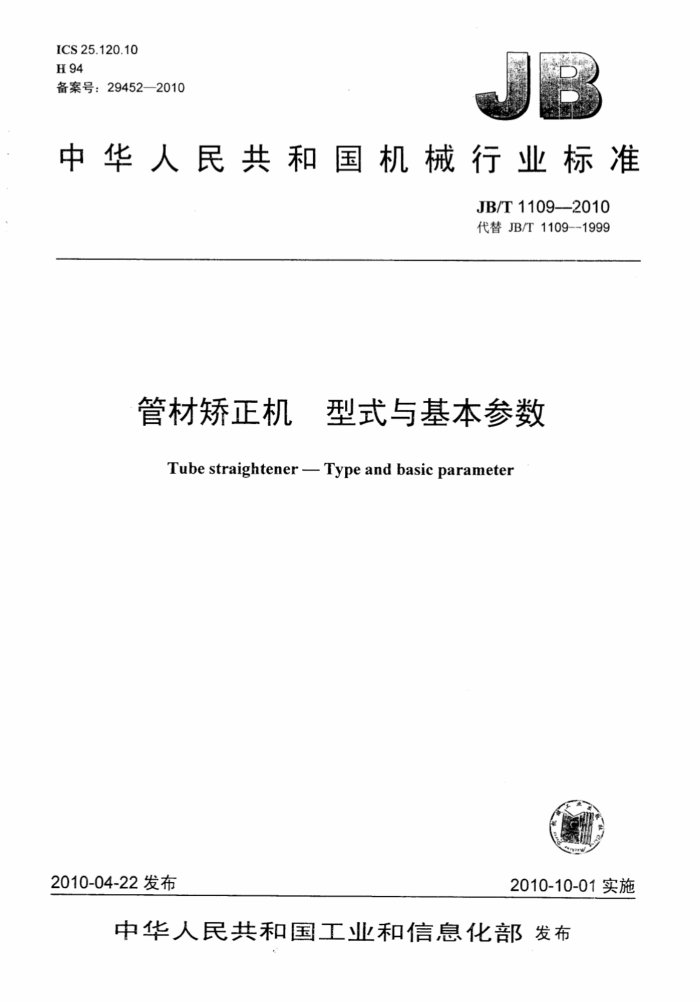

ICS25.120.10 H94 备案号：29452—2010
中华人民共和国机械行业标准
JB/T1109--2010 代替JB/T1109--1999
管材矫正机 型式与基本参数 Tube straightener - Type and basic parameter
2010-04-22发布
2010-10-01实施
中华人民共和国工业和信息化部发布 JB/T1109-2010
次
目
II
前言 1 范围 2矫正机的型式。 3 矫正机的型号 4矫正机基本参数图1 交叉五辊图22 2-2-2-1七辊. 图32-2-2六辊图43-1-3七辊图5凹凸辊表1 矫正机基本参数
建筑321 标准查询网 www.jz321.net JB/T11092010
前言
本标准代替JB/T11091999《管材矫正机型式与基本参数》。 本标准与JB/T1109-1999相比，主要技术内容没有变化，只作了编辑性修改。 本标准由中国机械工业联合会提出。 本标准由机械工业冶金设备标准化技术委员会归口。 本标准起草单位：太原矿山机器集团有限公司。 本标准主要起草人：常丽琴、曹亚文。 本标准所代替标准的历次版本发布情况为：
-JB/T1109—1982,JB/T1109—1999.
II JB/T1109---2010
管材矫正机 型式与基本参数
范围本标准规定了管材矫正机（以下简称矫正机）的型式与基本参数。 本标准适用于矫正圆截面黑色及有色金属的矫正机。 2矫正机的型式 2.1矫正机按结构特点主要分成两种型式：旋转式矫正机和斜辑式矫正机。 2.2斜辊式矫正机辊子排列形式见图1图4。
1
宁宁图22-2-2-1七辑辊
图1 交叉五辊
图32-2-2六辊
图43-1-3七辑
2.3旋转式矫正机辊子排列形式见图5。
图5凹凸辑
3矫正机的型号
管材外径（单位为mm） X代表旋转式，不注明者为斜辑式管材矫正机
标记示例：矫正管材外径为40mm的旋转式矫正机的标记为： GJX40矫正机JB/T1109—2010
建筑321---标准查询网 www.jz321.net JB/T1109—2010
4矫正机基本参数
管材矫正机基本参数应符合表1的规定。 在不超过矫正机额定功率和负荷的条件下，允许用降低规定速度和壁厚的方法矫正屈服极限大的管
材。
在不超过矫正机额定功率和负荷的条件下，允许矫正圆截面有色金属及黑色金属棒材。
表1矫正机基本参数管材屈服极限
矫正管材外径范围 mm 0.5~2.5 1.5~5 3~10
型号 型式 矫正辊喉径 GJX2.5 旋转式
管径与管厚之比
矫正速度 m/min
Os MPa
D/S
mm
15±1 30±2 50±4
旋转式旋转式斜辊式旋转式斜辊式旋转式斜辊式旋转式斜辊式斜辊式 220±10 斜辊式
GJX5 GJX10 GJ10 GJX20 GJ20 GJX40 GJ40 GJX60 GJ60 GJ80 GJ120 GJ160 GJ200 GJ250 GJ350 GJ500
20~60
70±5
5~20
130±6.
10~40
20~80
≤600
≤50
150±8
20~60 20~80 30~120 40120
300±10 380±10
40~160
斜辊式斜辊式 420±10 斜辊式
50~160 60~200 80~250 100~350 150~500
15~80
630±10
斜辊式 880±15 斜辊式 1250±20
15~70 15~80 10 6011 L/a
