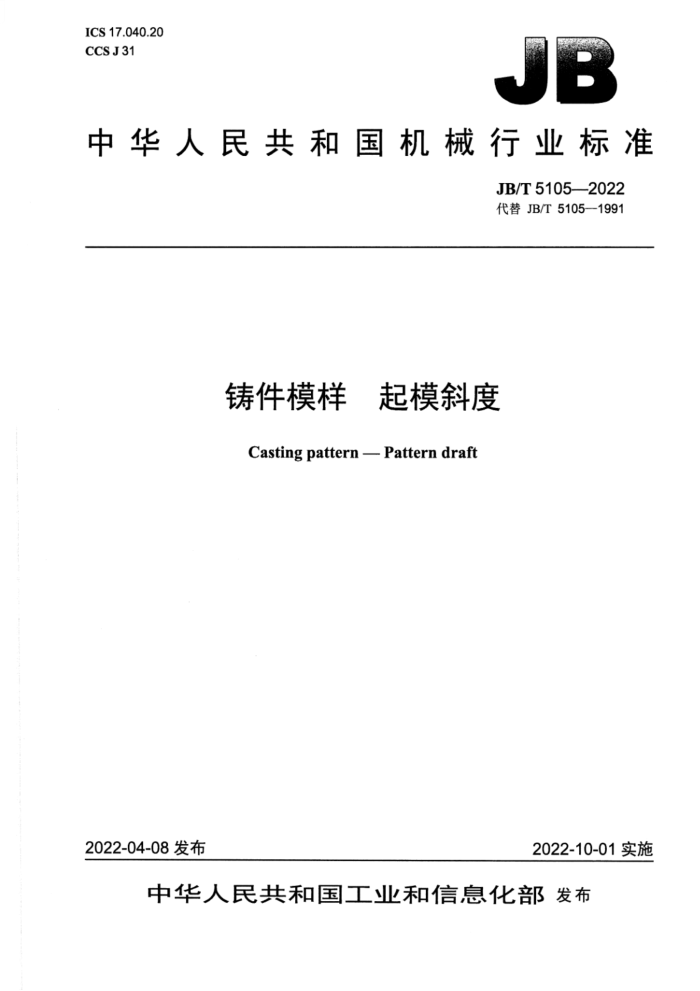

ICS17.040.20 CCS J31
中华人民共和国机械行业标准
JB/T5105—2022 代替JB/T5105—1991
铸件模样 起模斜度 CastingpatternPatterndraft
2022-10-01实施
2022-04-08发布
中华人民共和国工业和信息化部发布 JB/T5105—2022
目 次
前言 1范围， 2规范性引用文件 3术语和定义 4起模斜度的形式、选用及表示方法
II
4.1起模斜度的形式... 4.2起模斜度形式的选用.. 4.3 起模斜度的表示方法. 5基本参数及选取方法..
图1 起模斜度的形式.
表1 黏土砂造型用模样外表面的起模斜度表2黏土砂造型用模样凹处内表面的起模斜度表3自硬砂造型用模样外表面的起模斜度. JB/T5105—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替JB/T5105—1991《铸件模样起模斜度》，与JB/T5105一1991相比主要技术变化如下：一修改了范围（见第1章，1991年版的第1章）；一增加了规范性引用文件（见第2章）；一修改了术语和定义（见3.1，1991年版的第2章）；
修改了基本参数及选取方法（见第5章，1991年版的第4章）。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国机械工业联合会提出。 本文件由全国铸造标准化技术委员会（SAC/TC54）归口。 本文件起草单位：中车戚墅堰机车车辆工艺研究所有限公司、共享智能装备有限公司、安徽神剑科
技股份有限公司、大连金河铸造有限公司、安徽应流集团霍山铸造有限公司、中信戴卡股份有限公司、 三明市金圣特种钢有限公司、上海航天精密机械研究所、二重(德阳)重型装备有限公司、沈阳铸造研究所有限公司、太原理工大学。
本文件主要起草人：钱坤才、蒋田芳、杨保、苏建民、刘岳、吴群虎、白帮伟、王劲松、魏传颖、 马庆芳、徐锦锋、马广华、杜应流、郑旗、姜峰、陈圣钳、朱家辉、褚杰、李成鑫、林平、肖章玉、王荣峰。
本文件所代替文件的历次版本发布情况为：
JB/T5105—1991。
II JB/T5105—2022
铸件模样 起模斜度
1范围
本文件规定了铸件模样起模斜度的术语和定义、形式、选用及表示方法，基本参数及选取方法。 本文件适用于砂型铸造所用的木模样、金属模样及塑料模样的起模斜度的选取。其他铸造方法用模
样的起模斜度的选取可参照使用。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T5611 铸造术语
3术语和定义
GB/T5611界定的以及下列术语和定义使用于本文件。
3.1
测量面高度 Etheheightofmeasurementplane 模样或芯盒平行于起模方向的面（由芯头及浇注系统等工艺因素形成的表面除外）所形成的起模斜
度的高度。
4起模斜度的形式、选用及表示方法
4.1起模斜度的形式
起模斜度分为以下三种形式： a）增加铸件尺寸形式，如图1a）所示： b）增加和减少铸件尺寸形式，如图1b）所示； c）减少铸件尺寸形式，如图1c）所示。
1 JB/T5105—2022
铸件基本尺寸
7
H
a）增加铸件尺寸形式
铸件基本尺寸
H
1-
b）增加和减少铸件尺寸形式
图1 起模斜度的形式
2 JB/T5105—2022
铸件基本尺寸
L
c）减少铸件尺寸形式
尺寸符号说明： H、h——内、外测量面高度； aa2 一添加起模斜度后使铸件增加或减少的尺寸： a a 一添加起模斜度后使铸件表面形成的倾斜角度。
图1起模斜度的形式（续）
4.2起模斜度形式的选用 4.2.1在铸件的加工表面上，起模斜度应采用增加铸件尺寸的形式。 4.2.2在铸件不与其他零件配合的非加工表面上，起模斜度可采用增加铸件尺寸、增加和减少铸件尺寸或者减少铸件尺寸的形式。 4.2.3在铸件与其他零件配合的非加工表面上，起模斜度应采用减少铸件尺寸或者增加和减少铸件尺寸的形式。 4.2.4在特殊情况下，起模斜度应由供需双方商定，起模斜度的形式及其数值应在技术文件或合同中注明。 4.3起模斜度的表示方法
起模斜度在产品铸造工艺图和相关技术文件中用下述两种方法表示：
按起模斜度形成的倾斜角度α表示；按起模斜度使铸件尺寸增加或减少的尺寸α表示。
5基本参数及选取方法
5.1采用黏土砂造型时，模样外表面的起模斜度值按表1选取；模样凹处内表面的起模斜度值按表2 选取，当凹处过深时，可用活块或砂芯形成。
3 JB/T5105—2022
表1 黏土砂造型用模样外表面的起模斜度
起模斜度
木模样
金属模样、塑料模样 α1、(2
外测量面高度H mm
α1、Q2 ≤2°30′ ≤1°10 ≤0°30' ≤0°25' ≤0°20' ≤0°20* ≤0°20* ≤0°15' ≤0°13'
a1、2 mm
α1、 42 mm
≤0.4 ≤0.8 ≤1.0 ≤1.2 ≤1.6 ≤2.4 ≤3.8 ≤4.4
≤2°20' ≤1°10' ≤0°30' ≤0°25' ≤0°20 ≤0°20' ≤0°20' ≤0°15
≤0.5 ≤0.8 ≤1.0 ≤1.2 ≤1.6 ≤2.4 ≤3.8 ≤4.4 ≤6
≤10 >10~40 >40~100 >100~160 >160~250 >250~400 >400~630 >630~1000 >1 000
-
-
表2 黏土砂造型用模样凹处内表面的起模斜度
起模斜度
木模样
金属模样、 塑料模样 α1、a2
内测量面高度h mm
a1v 42 mm
α1、(2 ≤5°0 ≤2°30' ≤1°10 ≤0°50 ≤0°40 ≤0°40' ≤0°30' ≤0°20'
41、 42 mm
≤4°35" ≤2°20 ≤1°10' ≤0°45 ≤0°40' ≤0°40 ≤0°30' ≤0°20'
≤0.9 ≤1.7 ≤2.0 ≤2.3 ≤3 ≤4.6 ≤5.5 ≤6 ≤6
≤0.8 ≤1.6 ≤2.0 ≤2.2 ≤3.0 ≤4.6 ≤5.5 ≤6 一
≤10 >10~40 >40~100 >100~160 >160~250 >250~400 >400~630 >630~1000 >1000
-
5.2 采用自硬砂造型时， 模样外表面的起模斜度值按表3选取； 模样凹处内表面的起模斜度值允许按表3值再增加50%选取， 当凹处过深时， 可用活块或砂芯形成。
表3 自硬砂造型用模样外表面的起模斜度
起模斜度
木模样
金属模样、 塑料模样
外测量面高度H mm
a1v、 42 mm
α1、02 ≤4°0' ≤1°50 ≤0°50' ≤0°35' ≤0°30 ≤0°30′ ≤0°25'
α1、2 ≤3°30′ ≤1°50 ≤0°50 ≤0°35' ≤0°30' ≤0°30" ≤0°25'
aa2 mm
≤0.8 ≤1.4 ≤1.5 ≤1.6 ≤2.2 ≤3.6 ≤4.6
≤0.6 ≤1.4 ≤1.6 ≤1.6 ≤2.2 ≤3.6 ≤4.6
≤10 >10~40 >40~100 >100~160 >160~250 >250~400 >400~630
4 JB/T51052022
表3 自硬砂造型用模样外表面的起模斜度（续）
起模斜度
木模样
外测量面高度Hmm
金属模样、塑料模样 α1v a2
aj、a2mm
α1(2 ≤0°20* ≤0°14' ≤0°9
a1、a2mm
≤5.8 ≤6.5 ≤6.5 ≤6.5
≤5.8
≤0°20
>630~1000 >1 000~1 600 >1600~2500
-
>2 500
5.3对于起模困难的模样，允许采用较大的起模斜度值，但起模斜度值不应大于表1～表3中规定数值的2倍。 5.4芯盒的起模斜度可参考表1～表3。 5.5当造型机工作比压为700kPa以上时，允许将表1～表3列出的起模斜度值增加，但增加值不应超过50%。 5.6铸件结构本身在起模方向上有足够斜度时，不应另外增加起模斜度。 5.7同一铸件上下两个模样的起模斜度起点，应取在分型面上同一点。 ICS17.040.20 CCS J31
