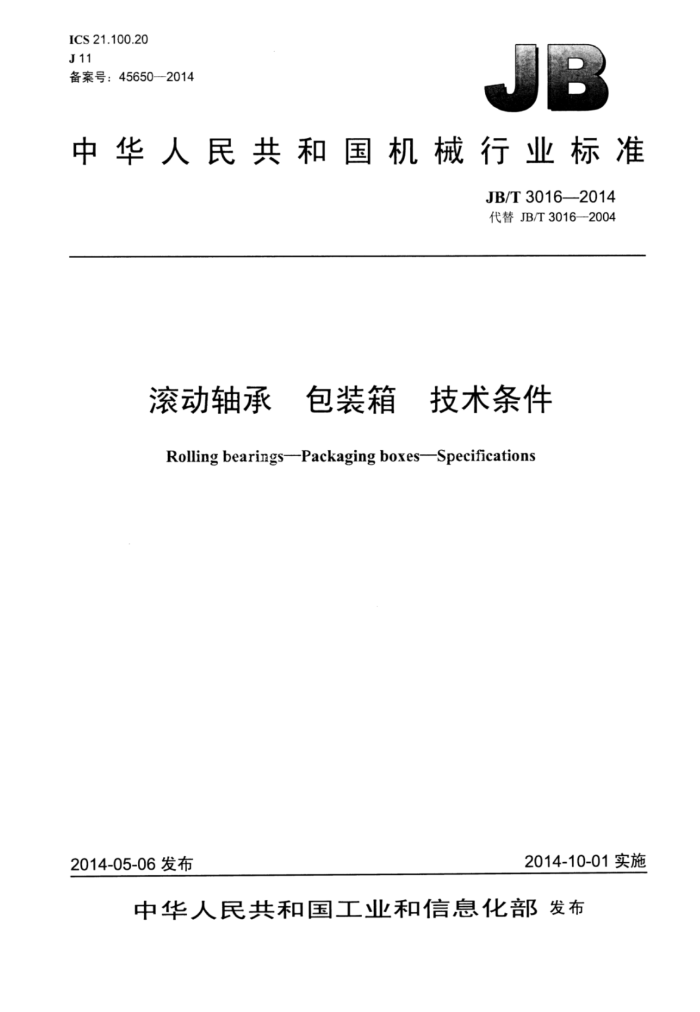

ICS 21.100.20 J11 备案号：45650--2014
中华人民共和国机械行业标准
JB/T3016—2014 代替JB/T30162004
滚动轴承 包装箱 技术条件 Rolling bearings-Packaging boxesSpecifications
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部发布 JB/T3016—2014
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义 4 包装箱设计. 5 基本箱型.. 5.1纸箱和钙塑箱 5.2木箱.. 6技术要求， 6.1 材料.
.1
6.2 尺寸和公差 6.3 制箱 6.4装箱.. 6.5标志.. 7检测方法. 7.1材料的检测 7.2尺寸公差的测量 7.3外观的检查 7.4性能试验 8 检验规则， JB/T3016—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T3016—2004《滚动轴承 包装箱 技术条件》，与JB/T3016一2004相比主要技术变
化如下：
修改了对钙塑箱箱型的要求（见5.1.2，2004年版4.2.3）；修改了纸箱和木箱用材料的技术要求（见6.1.1.1和6.1.2.1，2004年版4.1.1.1和4.1.3)；增加了对钉合、粘合、捆扎材料的技术要求（见6.1.1.3、6.1.1.4、6.1.2.5、6.1.3)；修改了尺寸公差要求并删除了附录A（见6.2，2004年版附录A）；增加了纸箱抗压能力和抗机械冲击能力的要求（见6.3.1.7）；增加了“检测方法”（见第7章）；修改了纸箱的检验规则（见8.2，2004年版6.4）。
-
本标准由中国机械工业联合会提出。 本标准由全国滚动轴承标准化技术委员会（SAC/TC98）归口。 本标准起草单位：洛阳轴承研究所有限公司。 本标准主要起草人：宋玉聪。 本标准所代替标准的历次版本发布情况为：
JB3016—1981，JB/T3016—1991，JB/T3016—2004; —JB3017—1981，JB/T3017—1991。
II JB/T3016—2014
滚动轴承 包装箱 技术条件
1范围
本标准规定了滚动轴承外包装用双瓦楞纸箱、钙塑瓦楞箱和普通木箱（以下分别简称为纸箱、钙塑箱和木箱）的基本箱型、技术要求、检测方法和检验规则等。
本标准适用于外径不大于180mm、防锈期为半年和一年的各类内销轴承及商品零件外包装的生产、 检验和验收。
2 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T153—2009 针叶树锯材 GB/T191—2008 包装储运图示标志 GB/T1931—2009 木材含水率测定方法 GB/T1935-—2009 木材顺纹抗压强度试验方法 GB/T1936.1—2009 木材抗弯强度试验方法 GB/T1938—2009 木材顺纹抗拉强度试验方法 GB/T4122.1—2008 包装术语 第1部分：基础 GB/T4122.2——2010 包装术语 第2部分：机械 GB/T4122.3—2010 包装术语 第3部分：防护 GB/T4857.3—2008 包装： 运输包装件基本试验 第3部分：静载荷堆码试验方法 GB/T4857.4—2008 包装 运输包装件基本试验第4部分：采用压力试验机进行的抗压和堆码
试验方法
GB/T4857.5—1992 包装 运输包装件 跌落试验方法 GB/T4892—2008 硬质直方体运输包装尺寸系列 GB/T6388—1986 运输包装收发货标志 GB/T6543—2008 运输包装用单瓦楞纸箱和双瓦楞纸箱 GB/T6544—2008 瓦楞纸板 GB/T6980—1995 钙塑瓦楞箱 GB/T7350—1999 防水包装 GB/T8597—2013 滚动轴承 防锈包装 GB/T12123—2008 包装设计通用要求 GB/T12464—2002 普通木箱 GB/T18455—2010 包装回收标志 GB/T18926—2008 包装容器木构件 QB/T3811—1999 塑料打包带 YB/T025—2002 包装用钢带 YB/T5002—1993 般用途圆钢钉
1 JB/T3016—2014
3术语和定义
GB/T4122.1—2008、GB/T4122.2—2010和GB/T4122.3-2010界定的术语和定义适用于本文件。
4 包装箱设计
包装箱的设计应符合GB/T12123一2008给出的基本要求和设计方法。
5基本箱型
5.1纸箱和钙塑箱 5.1.1纸箱的箱型根据内装轴承的最大质量和最大综合尺寸按GB/T6543一2008选取BD-2.1～BD-2.3 双瓦楞纸箱，纸箱的基本箱型为0201型，如图1所示。也可根据需要采用图2和图3所示箱型或GB/T 6543一2008中规定的其他开槽型（02型）纸箱。
O
图
图 2
图3
纸箱应加图4所示的衬和垫。图1所示箱型应加衬及上、下垫，图2所示箱型应加衬，图3所示箱型应加上垫。 5.1.2钙塑箱的箱型与纸箱箱型基本一致，可参考采用或者由供需双方协商确定。
2 JB/T3016—2014
a）衬
b)垫
图4
5.2木箱
木箱由侧面、端面、底面和顶盖组成，箱型宜采用GB/T12464一2002中规定的2A型（立档封闭型）和3A型（横档封闭型），如图5和图6所示。箱档之问的问隔过大时，也可根据内装物的质量和运输方式使用加强箱档，或根据搬运方式的不同选用其他型式的木箱。
图 6
图5
6技术要求
6.1材料 6.1.1纸箱和钙塑箱用材料 6.1.1.1 BD-2.1～BD-2.3双瓦楞纸箱所用瓦楞纸板的主要性能指标应符合表1的规定，其他要求应符合GB/T6544—2008的规定。
表 1
纸箱 纸板 BD-2.1 D-2.1 BD-2.2 D-2.2 B型 BD-2.3 D-2.3 6.1.1.2 钙塑箱用瓦楞板厚度不应小于4mm，瓦楞筋数不应小于13根/100m。钙塑瓦楞板的力学性能应符合表2的规定，
耐破强度kPa 边压强度kN/m 含水率% 粘合强度N/m
代号 代号 楞型 纸板最小综合定量
g/m? 375 450 560
≥ 600 800 1 100
≥ 2.80 3.20 4.50
≤
≥
14
400
表 2
拉断力 N ≥300
断裂伸长率
平面压缩力
垂直压缩力
撕裂力 N ≥70
低温耐折性 -20℃不裂
N ≥900
N ≥550
% ≥8
3 JB/T3016—2014
6.1.1.3钉合纸箱和钙塑箱采用宽度为1.5mm以上经防锈处理的金属钉线，钉线不应有锈斑、剥层、 龟裂或其他缺陷。 6.1.1.4粘合纸箱所使用的粘合剂应有足够的粘合强度，所用粘合剂的种类由供需双方协商确定。 6.1.1.5瓦楞纸板和钙塑瓦楞板的色泽应均匀一致。 6.1.2木箱用材料 6.1.2.1木箱用木材可采用符合GB/T153一2009规定的针叶树锯材，锯材的许用强度应符合表3的规定；亦可采用强度相当或更优的其他材种。木材的含水率一般不大于20%。
表3 抗压强度（顺纹）
单位为兆帕（千克力每平方厘米）
抗弯强度 11.0 (112)
抗拉强度（顺纹） 14.0 (143)
7.0 (71)
6.1.2.2 同一木箱所用箱板色泽应基本一致，外表面应平整，无明显毛刺和虫眼（已修补的虫眼除外）。 6.1.2.3木材各部位的允许缺陷应符合GB/T18926一2008的规定。 6.1.2.4 需要时，应对所用木材进行药物熏蒸、加热等防虫害处理，并将处理后的木材单独存放。 6.1.2.5钉合木箱所用钢钉应采用符合YB/T5002一1993规定的涂胶钉、倒刺钉或U形钉。 6.1.3捆扎用材料 6.1.3.1 捆扎纸箱和钙塑箱所用塑料打包带应符合QB/T3811一1999的规定。 6.1.3.2捆扎纸箱、钙塑箱和木箱所用氧化钢带应符合YB/T025一2002的规定。 6.1.4其他材料
包装箱可采用经试验证明性能可靠的其他材料制成，也可采用两种或两种以上的材料。无论使用何种材料，都不应引起轴承表面色泽改变或锈蚀，也不应由于包装材料的变形引起轴承产品损坏，并应确保其强度和性能符合轴承产品贮存和储运的需求。 6.2尺寸和公差 6.2.1包装箱的底部外尺寸应优先选用GB/T4892一2008规定的尺寸系列，也可由供需双方协商确定。 6.2.2包装箱外形应美观并保证堆垛的稳定，长、宽之比一般不大于2.5：1；高、宽之比一般不大于 2：1并不小于0.15：1。 6.2.3纸箱的外尺寸极限偏差为土5mm；钙塑箱的外尺寸极限偏差为+mm；木箱的内尺寸极限偏差：长度±5mm、宽度±3mm、高度±2mm。 6.3制箱 6.3.1纸箱 6.3.1.1纸箱的接合可用钉合或粘合等方式。纸箱质量应均匀一致，不得有粘合（或钉合）不良、不规则、脏污、伤痕等使用缺陷。 6.3.1.2纸箱钉合搭接舌边宽度为35mm以上。钉接时钉线的间隔为：单钉≤80mm，双钉≤110mm。 沿搭接中线钉合，采用斜钉（与纸箱立边约成45°）或横钉，箱钉应排列整齐、均匀。首尾钉距底面压痕中线的距离为13mm士7mm。钉合接缝应钉牢、钉透，不得有叠钉、翘钉、不转角等钉合缺陷。 6.3.1.3纸箱粘合搭接舌边宽度为30mm以上。粘合接缝的粘合剂涂布应均匀充分，不得有多余的粘合剂溢出。粘合应牢固，剥离时至少应有70%的粘合面被破坏。
4
