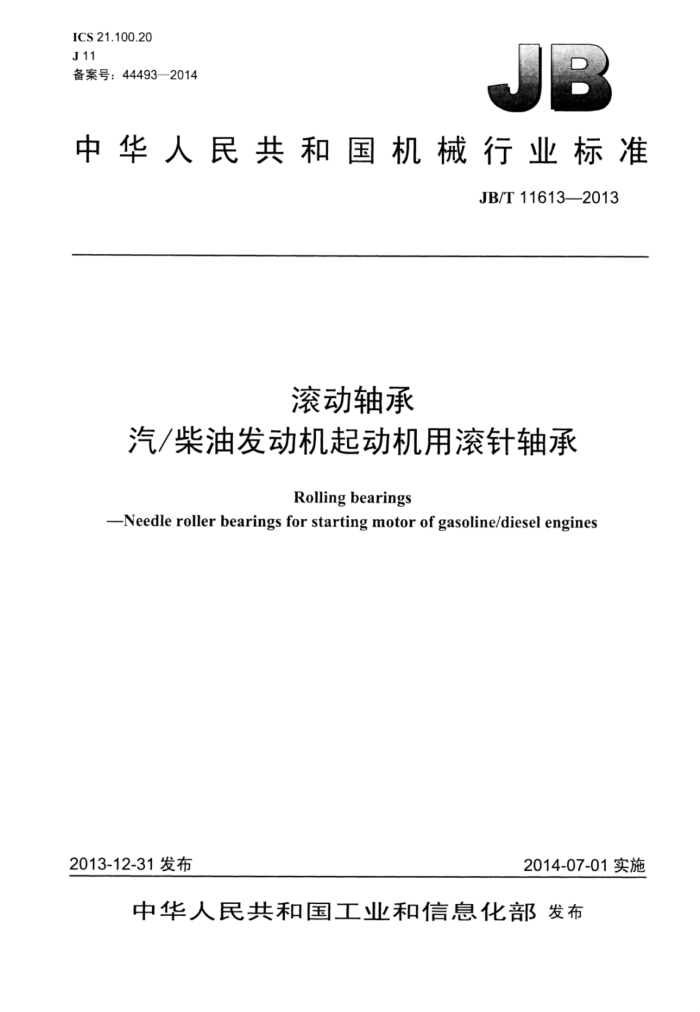

ICS 21.100.20 J11 备案号：44493—2014
中华人民共和国机械行业标准
JB/T11613—2013
滚动轴承
汽/柴油发动机起动机用滚针轴承
Rolling bearings
Needle roller bearings for starting motor of gasoline/diesel engines
2013-12-31发布
2014-07-01实施
中华人民共和国工业和信息化部发布 X 华人 民共和国
机械行业标准滚动轴承
汽/柴油发动机起动机用滚针轴承
JB/T 11613—2013
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·1印张·27千字 2014年11月第1版第1次印刷
定价：18.00元
*
书号：15111·11674 网址：http：/www.cmpbook.com 编辑部电话：（010）88379778 直销中心电话：（010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T11613—2013
目 次
前言. 1 范围.. 2 规范性引用文件， 3 术语和定义 4符号.... 5 起动机用滚针轴承分类 6代号方法 6.1轴承的代号方法 6.2代号示例. 7结构型式及外形尺寸 8
III
技术要求. 8.1 材料及热处理 8.2 公差. 8.3 工作条件. 8.4 润滑. 8.5 残磁 8.6 清洁度 8.7 旋转灵活性 8.8 外观质量. 8.9 轴向阻滞力， 8.10 寿命. 8.11 其他. 9 检测方法. 9.1 公差的测量 9.2 残磁的测量 9.3 清洁度的测试. 9.4 旋转灵活性的检查 9.5 外观质量的检查. 9.6 密封圈轴向阻滞力的测试 9.7 寿命试验， 10 检验规则. 10.1 出厂检验， 10.2 验收检验。 10.3 型式检验 11标志. 12防锈包装附录A（规范性附录）与滚针轴承配合的轴和外壳孔的技术要求 A.1 与滚针轴承配合的轴.
No
I JB/T116132013
0
A.2与滚针轴承配合的外壳孔附录B（资料性附录）推荐的安装方法图1冲压外圈滚针轴承HK型图2封口型冲压外圈滚针轴承BK型图3带单面密封圈冲压外圈滚针轴承HK...RS型图4带双面密封圈冲压外圈滚针轴承HK...2RS型图5带单面密封圈封口型冲压外圈滚针轴承BK...RS型图6有凸台带密封圈封口型冲压外圈滚针轴承BKF...RS型图7 密封圈轴向阻滞力测试示意图，表1滚针轴承类型代号表2 滚针总体内径公差，表3冲压外圈宽度公差.. 表4 冲压外圈滚针轴承抽样检验项目
10
4
4
4
4
II JB/T11613—2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国滚动轴承标准化技术委员会（SAC/TC98）归口。 本标准起草单位：江苏南方轴承股份有限公司、洛阳轴承研究所有限公司、苏州轴承厂有限责任公
司、江苏容天乐机械股份有限公司。
本标准主要起草人：周雪刚、马素青、季良、扈文庄、张海、唐建平、孙佳伟、赵峰伟。 本标准为首次发布。
III JB/T11613—2013
滚动轴承
汽/柴油发动机起动机用滚针轴承
1范围
本标准规定了汽/柴油发动机起动机用无内圈、冲压外圈滚针轴承（以下简称滚针轴承）的分类、 代号方法、结构型式及外形尺寸、技术要求、检测方法、检验规则、标志、防锈包装。
本标准适用于滚针轴承。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T272一1993滚动轴承代号方法 GB/T307.2—2005 5滚动轴承测量和检验的原则及方法 GB/T307.3—2005 滚动轴承通用技术规则 GB/T309-—2000滚动轴承滚针 GB/T2828.1—2012 计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样
计划
GB/T4199—2003 滚动轴承 公差定义 GB/T5213—2008 冷轧低碳钢板及钢带 GB/T 69302002 滚动轴承词汇 GB/T7811—2007 滚动轴承参数符号 GB/T8597—2003 滚动轴承防锈包装 GB/T12764—2009 滚动轴承无内圈、冲压外圈滚针轴承外形尺寸和公差 GB/T18254—2002 高碳铬轴承钢 GB/T24605—2009 滚动轴承产品标志 JB/T1255—2001 高碳铬轴承钢滚动轴承零件 热处理技术条件 JB/T2974—2004 滚动轴承代号方法的补充规定 JB/T6639—2004 滚动轴承零件骨架式丁腈橡胶密封圈 技术条件 JB/T6641—2007 滚动轴承残磁及其评定方法 JB/T7048—2011 滚动轴承 工程塑料保持架技术条件 JB/T7050—2005 滚动轴承 清洁度评定方法 JB/T7363—2011 滚动轴承 低碳钢轴承零件碳氮共渗 热处理技术条件 JB/T10336—2002 滚动轴承及其零件补充技术条件 QC/T731—2005 汽车用起动机技术条件
3术语和定义
GB/T4199—2003、GB/T6930—2002和GB/T12764—2009界定的以及下列术语和定义适用于本文件。
1 JB/T11613—2013
3.1
轴向阻滞力 Jaxialresistance 轴反复轴向微量运动时与滚针轴承密封圈之问的摩擦力。
3.2
内部有效空间 internal effective space 轴在密封滚针轴承内部与滚针保持架组件和冲压外圈内表面所形成的封闭空问。
4 符号
GB/T4199—2003、GB/T7811—2007和GB/T12764—2009给出的以及下列符号适用于本文件。 C3：有凸台滚针轴承端面至台阶面的宽度。
起动机用滚针轴承分类
5
起动机用滚针轴承按结构型式分为： a）冲压外圈滚针轴承； b）封口型冲压外圈滚针轴承； c）带密封圈的冲压外圈滚针轴承； d）带密封圈的封口型冲压外圈滚针轴承： e）有凸台带密封圈的封口型冲压外圈滚针轴承。
6 代号方法
6.1轴承的代号方法
滚针轴承的代号由类型代号、表示滚针轴承配合安装特征的尺寸代号和后置代号组成。 6.1.1 类型代号
类型代号由大写拉丁字母组成，表示滚针轴承的结构特征，见表1。
表1滚针轴承类型代号
类型代号 HK BK
结构特征冲压外圈滚针轴承
封口型冲压外圈滚针轴承带密封圈的冲压外圈滚针轴承
HK...RS(2RS)
BK...RS BKF...RS
带密封圈的封口型冲压外圈滚针轴承有凸台带密封圈的封口型冲压外圈滚针轴承
6.1.2 尺寸代号
外形尺寸符合GB/T12764—一2009规定的滚针轴承，其尺寸代号由四位阿拉伯数字组成。左起前两位数字表示滚针总体内径的毫米数，后两位数字表示滚针轴承冲压外圈公称宽度的毫米数。
外形尺寸不符合GB/T12764一2009规定的滚针轴承，其尺寸代号由阿拉伯数字组成，数字自左至
2 JB/T11613—2013
右分别表示滚针总体内径、滚针轴承公称外径和公称宽度的毫米数，毫米数间用“×”隔开。如果尺寸中有小数，则小数点后最多保留三位小数。 6.1.3后置代号
滚针轴承的后置代号按GB/T272—1993和JB/T2974—2004的规定。 6.2代号示例
示例1：有凸台带密封圈的封口型冲压外圈滚针轴承 BKF 1014-RS
单面密封圈公称宽度14mm 滚针总体内径10mm 有凸台封口型冲压外圈滚针轴承
示例2：外形尺寸不符合GB/T12764-2009的封口型冲压外圈滚针轴承 BK 25×30×14
公称宽度14mm 公称外径30mm 滚针总体内径25mm 封口型冲压外圈滚针轴承
7结构型式及外形尺寸
7.1冲压外圈滚针轴承的结构型式如图1所示，其外形尺寸按GB/T12764一2009或产品图样的规定。 7.2封口型冲压外圈滚针轴承的结构型式如图2所示，其外形尺寸按GB/T12764一2009或产品图样的规定。 7.3带密封圈冲压外圈滚针轴承的结构型式如图3图6所示，其外形尺寸按GB/T12764一2009或产品图样的规定，密封圈的具体安装位置应根据用户的装配方式或产品图样确定。
图1冲压外圈滚针轴承HK型
图2封口型冲压外圈滚针轴承BK型
3
