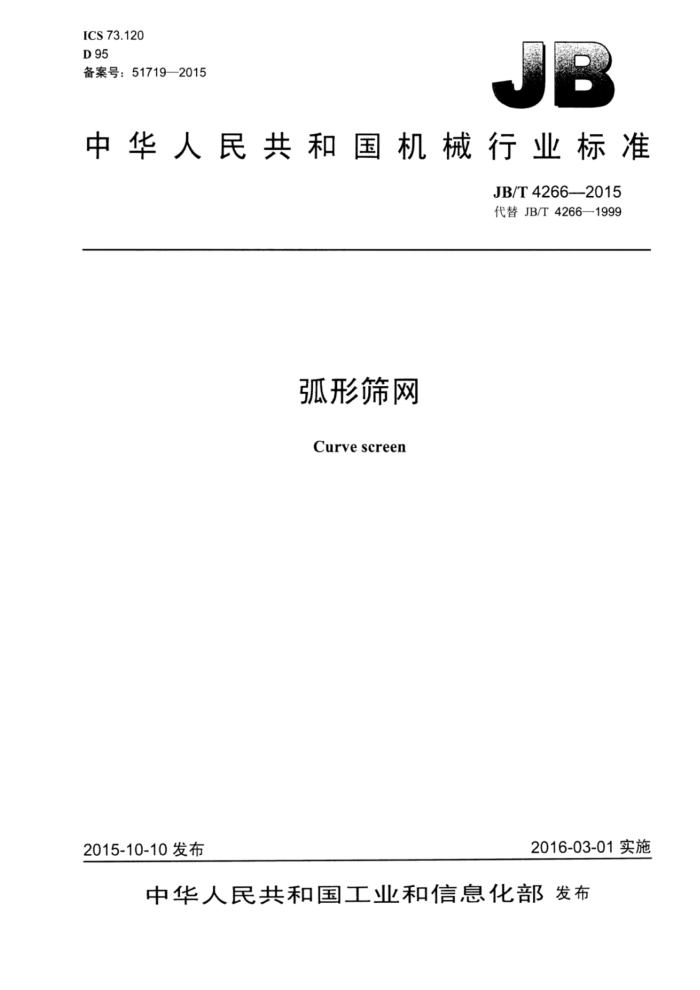

ICS 73.120 D 95 备案号：51719—2015
中华人民共和国机械行业标准
JB/T4266—2015 代替JB/T4266—1999
弧形筛网
Curve screen
2016-03-01实施
2015-10-10发布
中华人民共和国工业和信息化部发布 JB/T4266—2015
目 次
前言
I1
范围. 2 规范性引用文件 3 产品分类
1
..........E...........
PE.#RRERRER.·E..E.
4 技术要术 5 试验方法
E
！
E.E.E8.E..EE.E8.EE.E0.EE.E..EE.EEE.EEE..
检验规则标志、 包装、运输和贮存
6
#中#服#中生#2
000000000000000000000000000000000000000000000000000 JB/T4266—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T4266—1999《弧形筛网》，与JB/T4266—1999相比主要技术变化如下：
-增加了筛面电阻焊圆筒绕焊成型工艺：增加了对筛条背宽的要求：修改了型号表示方法：取消了筛网材料性能要求；增加了对弧长偏差的要求；补充了检验的抽样与判定规则：取消了对筛条工作表面粗糙度的要求。
本标准由中国机械工业联合会提出。 本标准由全国矿山机械标准化技术委员会（SAC/TC88）归口。 本标准负责起草单位：上海矿筛厂。 本标准参加起草单位：南昌中宁洗选设备有限公司本标准主要起草人：郭振伟、陈叫忠、黄嘉琳。 本标准所代替标准的历次版本发布情况为：
JB4266-1986.JB/T42661999
II JB/T4266—2015
弧形筛网
1范围
本标准规定了弧形筛网的产品分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用子弧形筛网。
2规范性引用文件
下列文件对丁本文件的应用是必不可少的。凡是注日期的用文件，仅注日期的版本适用汀本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用丁本文件。
GB/T191包装储运图示标志 GB/T1804—2000 一般公差未注公差的线性和角度尺的公差 GB/T6388运输包装收发货标志 GB/T13384 机电产品包装通用技术条件
3产品分类
3.1弧形筛网是由平行排列的筛条与支撑条焊接而成的筛网，按筛面的成型工艺分为氩弧焊平板直焊成型和电阻焊圆筒绕焊成型。
注：氩弧焊板直焊成型的支撑条为直径6mm～12mm的圆钢，筛面直接焊成后卷成弧形。电阻焊圆简绕焊成型
的支撑条为截面面积基本等同于筛条截面积的棒条，产品为圆筒状，再剖割展开轧成平面，按需裁剪后卷成弧形。
3.2筛条横截面形状如图1所示，背宽b推荐为1.8mm2.0mm、2.2mm、2.5mm、3.0mm和3.2mm
注：其他规格的筛条背宽由供需双方协商。
图1
3.3弧形筛网的型号表示方法如下：
W-OXOXOXROXO
包角，单位为度（°）山率半径，单位为毫米（mm）筛网宽度，单位为毫米（mm）筛缝宽度，单位为毫米（mm）筛条背宽：单位为毫米（mm）弧形筛网
1 JB/T4266—2015
示例：筛条背究为3.2mm、筛缝宽度为0.75mm、筛网宽度为3404mm、曲率半径为2032mm包角为60°的弧形筛网
标记为：
W-3.2X0.75X3404XR2032X60° 弧形筛网
4技术要术
4.15 弧形筛网应符合本标准的规定，并按照经规定程序批准的图样和技术文件制造。 4.2弧形筛网所有的焊接处应焊牢、焊透，不得有虚焊、脱焊等焊接瑕疵。 4.3筛条背宽的偏差值不应大于筛条背宽的5% 4.4弧形筛网工作面任意两相邻筛条的高度差不应大于0.15mm 4.5弧形筛网沿弧长方向允许拼接，接缝处应光滑、平整，其高度差不应大于0.20mm。 4.6弧形筛网的筛缝宽度偏差应符合表1的规定。
表1
单位为毫米
筛缝宽度偏差 ≤10%总筛缝
筛缝宽度 0.10~0.20 >0.20~0.30 >0.30~0.35 >0.35~0.75 >0.75~3.00
≤5%总筛缝 ± 0.05 ±0.07 ± 0.08 ±0.15 ±0.18
≥85%总筛缝
± 0.03 ±0.05 ± 0.05 ±0.08 ±0.10
± 0.04 ± 0.06 ± 0.07 ±0.12 ± 0.15
4.75 弧形筛网的宽度偏差和弧长偏差应符合GB/T1804一2000中V级的规定。
5试验方法
5.1筛条背宽用分度值为0.01mmf的外径千分尺测量。 5.2两相邻筛条的高度差用千分表测量。 5.3筛缝宽度偏差用塞尺或读数显微镜检测，在筛面上随机抽检三部分。当筛缝宽度不大于1.5mm时，每部分应连续测量100条筛缝；当筛缝宽度大于1.5mm时，每部分以连续测量50条100条筛缝。 5.4弧形筛网宽度和弧长用分度值为1mm的钢卷尺测量。
6检验规则
6.1弧形筛网须经制造厂质量检验部门检验合格后方可出厂，出厂时应附有证明产品质量合格的文件。 6.2出厂检验应符合4.2～4.7的要求。 6.3出厂检验每批次的抽样率为20%。若检验不合格，则整批次返工后100%检验。
7 标志、包装、运输和贮存
7.1每批次弧形筛网出厂时均应有产品质量合格证明文件，其内容包括：
a）制造厂名称、地址和联系电话： b）产品名称和型号：
2 JB/T4266—2015
c）产品执行标准编号： d）出厂编号和出厂日期： e）检验人员印记。
7.2弧形筛网可裸装或箱式包装，包装箱应牢固采取防潮措施。包装应符合GB/T13384的规定，开符合陆路和水路运输的要求。 7.3弧形筛网的包装标志应符合GB/T191和GB/T6388的规定，其内容包括：
a）收货站及收货单位名称： b）发货站及发货单位名称： c）合同号、产品名称与型号： d）毛重、净重、箱号和外形尺J： e）起吊作业标志和储运图示标志。
7.4弧形筛网应随机附带下列技术文件：
a）产品质量合格证明文件： b）装箱清单。
7.5弧形筛网应处存在干燥、无腐蚀性气体的库房内。 7.6弧形筛网每存放一年，应进行一次养护。
