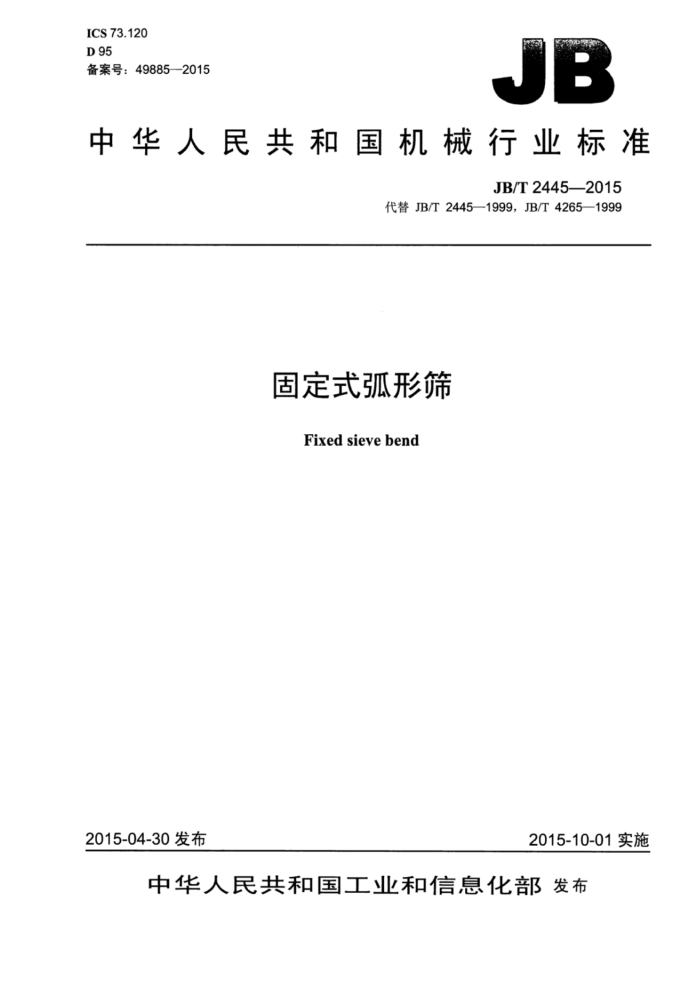

ICS73.120 D 95 备案号：498852015
JB
中华人民共和国机械行业标准
JB/T2445—2015
代替JB/T2445—1999，JB/T4265—1999
固定式弧形筛
Fixed sievebend
2015-04-30发布
2015-10-01实施
中华人民共和国工业和信息化部发布 JB/T2445—2015
目 次
前言 / 范围. 2 规范性引用文件 3型式与基本参数.
3.1型式.. 3..型-... 3.3基本参数. 4 技术要求， 5 试验方法... 6 检验规则 6.1检验分类.. 6.2出厂检验. 6.3型式检验 7标志、标签和使用说明书. 8包装、运输和贮存 JB/T2445-2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T2445—1999《煤用弧形筛》和JB/T4265—1999《弧形筛》，本标准以JB/T2445
1999为主，整合了JB/T4265—1999的内容，与JB/T2445--1999相比主要技术变化如下：
标准名称修改为“固定式弧形筛”；修改了型号表示方法，增加了标记示例；修改了参数表的结构，补充了产品规格，增加了包角为53°的弧形筛：增加了未注尺寸公差和未注几何公差的要求；增加了焊后消除应力的要求；增加了相邻筛网相对位置的要求；增加了给料箱与筛箱的安装要求：完善了涂装要求；增加了对标签和使用说明书的要求。
本标准由中国机械工业联合会提出。 本标准由全国矿山机械标准化技术委员会（SAC/TC88）归口。 本标准负责起草单位：太重煤机有限公司。 本标准参加起草单位：山东莱芜煤矿机械有限公司。 本标准主要起草人：闫文化、曹亚文、王书博、王媛。 本标准所代替标准的历次版本发布情况为：
JB2445—1978、JB/T2445—1999: -JB4265—1986JB/T4265—1999
II JB/T2445—2015
固定式弧形筛
1范围
本标准规定了固定式弧形筛的型式与基本参数、技术要求、试验方法、检验规则、标志、标签，使用说明书、包装、运输和贮存。
本标准适用于对粒度不大于50mm的中细粒级物料进行预先脱水、脱泥和脱介的固定式弧形筛（以下简称弧形筛）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T709热轧钢板和钢带的尺寸、外形、重量及允许偏差 GBT985.1气焊，焊条电弧焊，气体保护焊和高能束焊的推荐坡口 GB/T1184—1996形状和位置公差未注公差值 GB/T1720—1979 漆膜附着力测定法 GB/T1804一2000一般公差未注公差的线性和角度尺寸的公差 GB/T6388 运输包装收发货标志 GB/T9969 工业产品使用说明书 总则 GB/T13306 标牌 GB/T13384 机电产品包装通用技术条件 GB/T25706 矿山机械产品型号编制方法 JB/T4266 弧形筛网 JB/T5000.10 重型机械通用技术条件第10部分：装配 JB/T5000.12 重型机械通用技术条件第12部分：涂装
3型式与基本参数
3.1型式
弧形筛分为翻转式和非翻转式两种。弧形筛面为固定式条缝筛面。 3.2型号
弧形筛的型号表示方法应符合GB/T25706的规定。型号表示方法如下：
1 JB/T2445-2015
SUHF-OOO
包角，单位为度（°）曲率半径，单位为分米（dm）筛宽，单位为分米（dm）翻转式，非翻转式不标注弧形筛固定筛其他筛
示例1：筛宽为1800mm、曲率半径为1000mm、包角为45°的非翻转式弧形筛标记为：
SUH-1810/45 弧形筛
示例2：筛宽为900mm、曲率半径为1000mm包角为53°的翻转式弧形筛标记为：
SUHF-0910/53弧形筛
3.3基本参数
弧形筛的基本参数应符合表1的规定。
表1 曲率半径 mm 2 000 包角
1 000
1 500
2000
1000
1500
2000
筛宽 mm
53° 筛缝 mm 0.3~3.0 处理量m/h 88~484
45°
60°
43~248 61~339
75~412 83~458 98~538
57~331 64~367 90~500 111~611
81~452
100~550
900 1 000 48~275 67~375
108~600 133~733
57~330 80~450 100~550 117~645 77~440
1200 1300 62~358 87~490 108~595 127~699 83~477 117~650 144~794 1400 67~385 94~527 116~641 137~753 90~513 126~700 155~855 1500 72~413 100563 125~687 147~807 96~551 135~750 166~917 1600 77~440 107~600 133~733 157~861 102~587 144~800 177~978 1800 86~495 121~675 149~824 177~968 115~661 162~900 200~1100 2.000 96~550 134~750 166~916 196~1076 128~734 180~1000 222~1222 2.200 106~605 147~825 183~1008 216~1184 141~807 198~1100 244~1 344 2.400 115~660 161~900 199~1 099 235~1291 154~881 216~1200 266~1466
2.500 120~688 168~938 208~1145 245~1345 160~918 225~1250 278~1528 2.600 125~715 174~975 216~1191 2551399 166~954 2341300 289~1589
2 JB/T2445—2015
5.27 相邻筛网间的高低位置差用直尺测量。 5.3漆膜外观质量目测检验，漆膜厚度用电磁式膜厚计测量，漆膜附着力按GB/T1720规定的方法检验。
6检验规则
6.1检验分类
弧形筛的检验分为出厂检验和型式检验。 6.2出厂检验 6.2.1每台弧形筛均应经制造厂质量检验部门检验合格后方可出厂，出厂时应附有证明产品质量合格的文件。 6.2.2出厂检验应符合4.5～4.10的要求。 6.3型式检验 6.3.1有下列情况之一时，弧形筛应进行型式检验：
a）新产品试制或老产品转厂生产； b）正式生产后，产品结构、材料或工艺有较大改变，可能影响产品性能： c）正式生产后每三年进行一次； d）停产一年以上恢复生产； e）出厂检验结果与上次型式检验有较大差异： f）国家质量监督检验机构提出型式检验要求。
6.3.2型式检验应包括本标准的全部要求。 6.3.3型式检验应从出厂检验合格的产品中随机抽取一台进行。若检验不合格，应加倍抽检。若仍不合格：则判定型式检验不合格。
7标志、标签和使用说明书
7.1每台弧形筛均应在适当而明显的位置固定产品标牌。标牌应符合GB/T13306的规定，并标明下列内容：
a）制造厂名称、地址及商标： b）产品名称及型号： c）主要技术参数： d）产品执行标准编号： e）出厂编号和制造日期。
7.2弧形筛的使用说明书应符合GB/T9969的规定。 7.3弧形筛的包装标志应符合GB/T191和GB/T6388的规定，并标明下列内容：
a）收货站及收货单位名称： b）发货站及发货单位名称： c）合同号、产品名称和型号： d）毛重、净重、箱号及外形尺寸： e）起吊作业标志和储运图示标志。
4 JB/T2445—2015
.8包装、运输和贮存
8.1弧形筛的包装应符合GB/T13384的规定，并应符合水路和陆路运输的要求。 8.2 2弧形筛的零散部件、紧固件应用封闭箱包装，并应在箱内固定牢固，其余部分可裸装或捆扎。 8.3 3包装箱应通风防雨，箱内零件应分类系好标签。裸装件的外露金属加工表面和封闭箱中的零件应保证在运输和贮存中不受损伤和腐蚀，油孔应能防止异物进入。 8.4裸装件应在明显位置系标签。标签应有明显的文字标记，其内容同7.3。
5弧形筛应随机附带下列技术文件：
8.5
a）产品质量合格证明文件： b）产品使用说明书； c）装箱清单和成套发货明细表； d）总图：安装图。
8.6 弧形筛的贮存应符合下列要求：
a）应在库房或棚下贮存： b）库房或棚下应通风、防雨、防阳光直射； c）捆扎件应单放，不允许码放。
8.7弧形筛每存放一年应进行一次养护。
