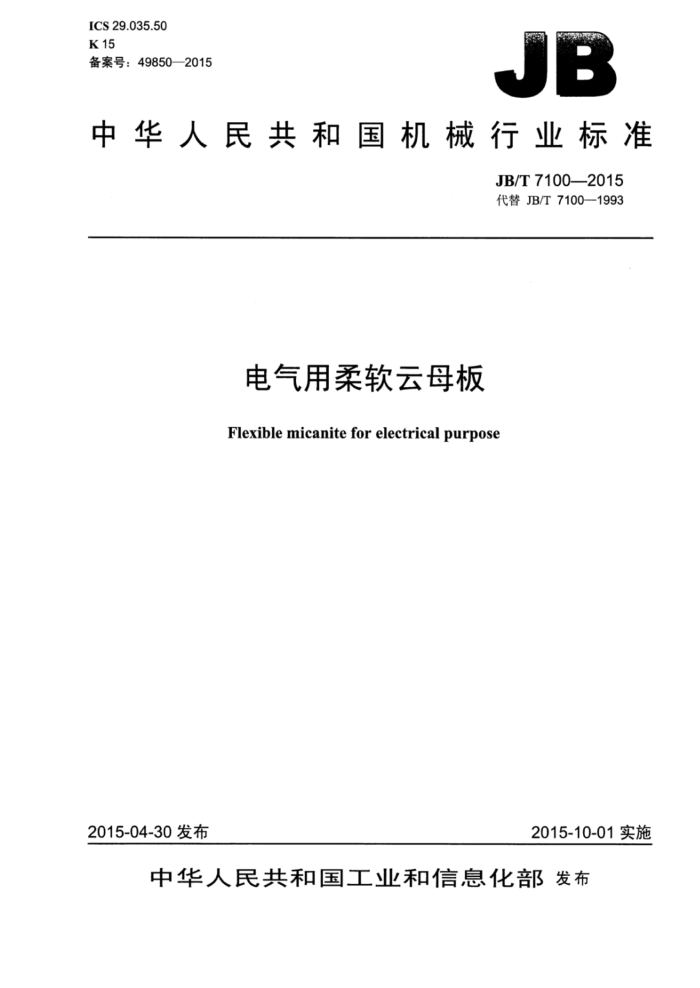

ICS29.035.50 K15 备案号：49850—2015
JB
中华人民共和国机械行业标准
JB/T7100—2015 代替JB/T7100—1993
电气用柔软云母板
Flexible micanite for electrical purpose
2015-04-30发布
2015-10-01实施
中华人民共和国工业和信息化部发布 中华人民共 和国
机械行业标准电气用柔软云母板 JB/T7100-2015
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·0.5印张·15千字 2015年10月第1版第1次印刷
定价：12.00元
*
书号：15111·12729 网址：http：//www.cmpbook.com 编辑部电话： (010）88379399 直销中心电话： (010)88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T7100—2015
目 次
前言 1 范围 2规范性引用文件 3产品分类 4技术要求.
I
4..1原材料.. 4.2产品， 4.3性能要求. 5试验方法 5.1外观.. 5.2 厚度. 5.3长度和宽度 5..4组成.. 5.5电气强度. 5.6柔软性 6检验规则 7 标志、包装、运输和贮存
3
表1柔软云母板的型号表2柔软云母板的标称厚度及极限偏差表3柔软云母板的性能要求 JB/T7100—2015
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T7100—1993《柔软云母板》，与JB/T7100—1993相比主要技术变化如下：
修改了规范性引用文件，删除了GB5020”，增加了GB/T5019.4—2009”ISO6386：1981”；在第4章中增加了对原材料的要求；第5章试验方法”中用GB/T5019.2一2009”代替GB5019” 明确了“标志、包装、运输和贮存”的要求。
本标准由中国机械工业联合会提出。 本标准由全国绝缘材料标准化技术委员会（SAC/TC51）归口。 本标准起草单位：机械工业电工材料产品质量监督检测中心、桂林电器科学研究院有限公司。 本标准主要起草人：宋玉侠、李秋、罗光生。 本标准于1993年首次发布，本次为第一次修订。
II JB/T7100—2015
电气用柔软云母板
1范围
本标准规定了电气用柔软云母板的产品分类，技术要求，试验方法，检验规则，标志，包装，运输
和贮存。
本标准适用于以剥片云母或云母纸为基材，带有或不带有补强材料，用适合的胶粘剂粘结而成的在常态时具有柔软性的电气用柔软云母板。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T5019.2一2009以云丹为基的绝缘材料第2部分：试验方法 GB/T5019.4—2009 以云丹为基的绝缘材料第4部分：云丹纸 ISO6386：1981白云母剥片分级和外观分类
3产品分类
本标准根据产品的耐热性及结构划分型号，产品型号见表1。
表1柔软云母板的型号
补强材料双面云母带用纸
胶粘剂
适用范围
产品型号 5130
适用于工作温度130℃的电机槽绝缘及衬垫绝缘
5131 6133 5150 5151 5130-1 5131-1 5136-1 5151-1
双面电工用无碱玻璃布
醇酸胶粘漆
一
适用于工作温度180℃的电机槽绝缘及衬垫绝缘适用于工作温度130℃的电机槽绝缘及衬垫绝缘适用于工作温度180℃的电机槽绝缘及衬垫绝缘
有机硅胶粘漆
单面或双面电工用无碱玻璃布
双面云母带用纸双面电工用无碱玻璃布
醇酸胶粘漆
双面云母带用纸
环氧胶粘漆
有机硅胶粘漆
双面电工用无碱玻璃布
4 技术要求
4.1 原材料 4.1.1 剥片云母
本标准涉及的剥片云母应符合ISO6386：1981的要求。 JB/T7100—2015
4.1.2云母纸
本标准涉及的云母纸应符合GB/T5019.4一2009的要求。 4.1.3玻璃布
通常，玻璃布应是由无碱玻璃制成的连续长丝玻璃纤维，除供需双方另有协议外，玻璃布应是织布状态，其浆剂含量按重量计应不大于2%。 4.1.4树脂
只要其能使材料满足本标准的要求，可使用任何环氧或硅树脂体系。按订购合同，也可使用其他胶粘剂。 4.2产品 4.2.1外观
柔软云母板应边缘整齐、胶粘剂分布均匀，不允许有外来杂质、分层、云母纸断裂和剥片云母间漏洞的现象。 4.2.2尺寸 4.2.2.1厚度
标称厚度及极限偏差见表2。
表2柔软云母板的标称厚度及极限偏差
单位为毫米
极限偏差
产品型号
标称厚度
中值与标称厚度的极限偏差
个别值与标称厚度的极限偏差
5130 5131 5133 5150 5151 5130-1 5131-1 5136-1 5151-1
0.15 0.20、0.25
± 0.04
±0.08
± 0.05
±0.12
±0.07 ± 0.03 ± 0.04 ± 0.05
±0.15 ±0.05 ±0.08 ±0.10
0.300.40-0.50
0.15 0.20、0.25 0.30-0.400.50
4.2.2.2 长度和宽度
推荐的长度为600mm~1200mm，宽度为400mm~1200mm，也可按供需双方协议尺寸供货。 按标称尺寸修剪后的云母板，其长度和宽度的极限偏差为5%。
4.3性能要求
柔软云母板的性能应符合表3的规定。
2 JB/T7100—2015
表3柔软云母板的性能要求
要 求
单位
序号 1 2 胶粘剂含量 3
性能挥发物含量
5130 5131 5133 5150 5151 5130-1 5131-15136-1 5151-1
≤5.0 15~30 ≥50
% % %
≤2.0 20~40 ≥38
云母含量 0.15 mm
≥15 ≥16 ≥25 ≥20 ≥16 ≥16 ≥16 ≥16 ≥15 ≥20 ≥18 25 ≥25 ≥18 ≥18 ≥18 ≥18 ≥25 ≥20 ≥18 ≥25 ≥25 ≥18 ≥18 ≥18 ≥18 ≥25 ≥15 ≥16 ≥25 ≥20 ≥16 ≥16 ≥16 ≥16 ≥20 ≥15 ≥16 ≥25 ≥20 ≥16 ≥16 ≥16 ≥16 ≥20 ≥15 ≥16 ≥25 ≥20 ≥16 ≥16 ≥16 ≥16 >20
电 0.20mm 气 0.25mm 强 0.30mm
MV/m
0.40mm 0.50mm 柔软性
度
无分层、剥片云母滑动、折损和脱落现象
5
试验方法
5
5.1 外观
用眼睛观察评定。 5.2厚度
按GB/T5019.2一2009中第5章的规定进行。 5.3长度和宽度
用分度值为0.5mm的直尺至少测量三处，报告其中值。 5.4组成
按GB/T5019.2—2009中第8章的规定进行。 5.5电气强度
按GB/T5019.2一2009中第22章的规定进行。 5.6柔软性
按GB/T5019.22009中第18章的规定进行。
6检验规则
6.1相同的原材料和工艺，连续生产的数量不超过500kg的柔软云母板为一批。每批须进行出厂检验，出厂试验项目为4.2.1、4.2.2和表3的第4项、第5项。 6.2从一批总张数中抽取不少于5%的样张，按4.2.1和4.2.2的规定检查，其他各项目的检查在同一张板上取样。 6.3实验结果中任何一项不符合技术要求时，应在该批产品中另取两组试样就不合格的项目进行复试，只要其中有一组试样仍不符合要求，则该批柔软云母板就为不合格品。
3 JB/T7100—2015
6.4 使用单位有权按本标准规定的全部或部分项目进行试验。 6.5 使用单位有要求时，制造厂应提供产品的出厂试验报告或型式试验报告。
7标志、包装、运输和购存
7.1同一型号、规格、批号的云母板可包装在同一干燥的包装箱中，云母板应以塑料袋密封包装。 7.2包装箱上应注明：
a）制造厂名称： b）产品型号名称、规格： c）每一包装件中的数量和质量： d）毛重； e）“防潮”“小心轻放”等字样。
7.3每箱均应附有产品检查合格证明并标明：
a）制造厂名称： b）产品型号、名称、规格及批号； c）制造日期； d）补强材料名称； e）有机硅云母箔的有机硅漆漆基有机物含量。
7.4云母板自出厂之日起在25℃以下的贮存期为3个月。超过贮存期，按本标准的规定检验，合格者仍可用。 7.5柔软云母板若处在温度低于10℃的环境中，在使用之前则应在温度10℃～35℃的室内至少放置 24h. 7.6产品在运输过程中应防止机械损伤、受潮和日光直射。
