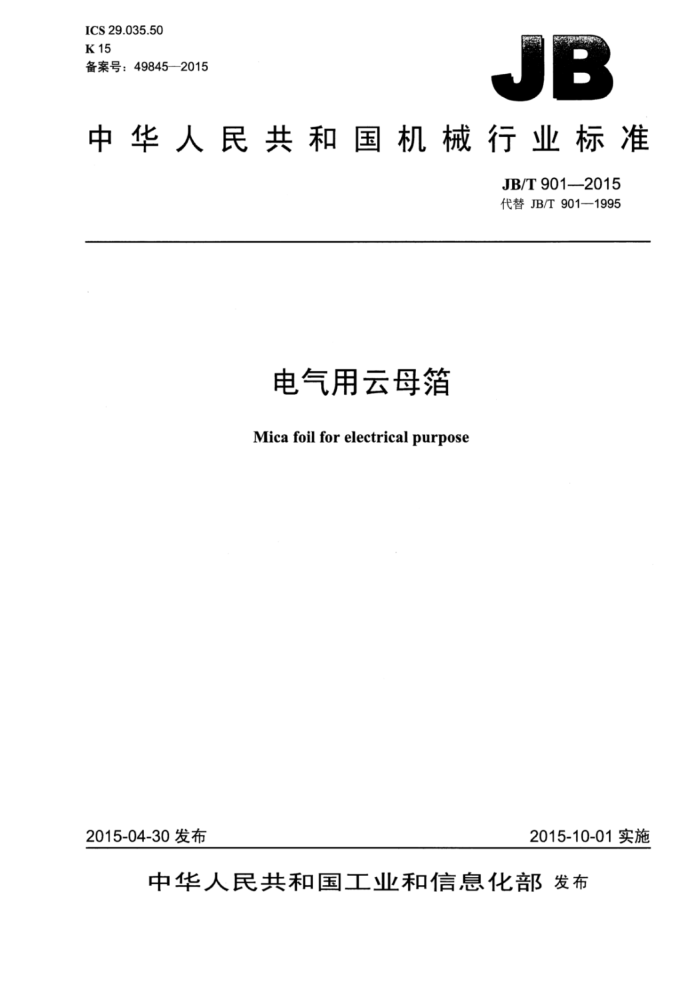

ICS29.035.50 K15 备案号：49845—2015
JB
中华人民共和国机械行业标准
JB/T901—2015 代替JB/T901—1995
电气用云母箔 Mica foil for electrical purpose
2015-10-01实施
2015-04-30发布
中华人民共和国工业和信息化部发布 中华 人民共和 中国
机械行业标准电气用云母箔 JB/T901-2015
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
+
210mm×297mm·0.5印张·15千字 2015年10月第1版第1次印刷
定价：12.00元
*
书号：15111·12723 网址：http：//www.cmpbook.com 编辑部电话： （010) 88379399 直销中心电话： （010)88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T901—2015
目 次
前言 1 范围 2天 规范性引用文件 3产品分类. 4要求.. 4.1原材料. 4.2产品... 5试验方法. 5.1外观..
5.2 厚度. 5.3 长度和宽度 5.4 组成.. 5.5 电气强度 5.6 可塑性.. 5.7 温度指数 6 检验规则 7 标志、包装、运输和贮存
表1 云母箔的型号表2 云母箔的标称厚度及极限偏差表3 云母箔的性能要求.. JB/T901—2015
前言
本标准按照GB/T1.12009给出的规则起草。 本标准代替JB/T901一1995《云母箔》，与JB/T901一1995相比主要技术变化如下：
修改了规范性引I用文件，删除了“GB5020”，增加了“GB/T5019.4—2009”GB/T13542.4- 2009”“GB/T13542.6—2006”和“ISO6386:1981” 第4章中增加了对原材料的要求；第5章“试验方法中用“GB/T5019.2-2009"代替了“GB5019”；明确了“标志、包装、运输和贮存”一章的要求。
本标准由中国机械工业联合会提出。 本标准由全国绝缘材料标准化技术委员会（SAC/TC51）归口。 本标准起草单位：机械工业电工材料产品质量监督检测中心、西安西电电工材料有限责任公司。 本标准主要起草人：宋玉、李秋、杜超云。 本标准于1974年首次发布，1995年第一次修订时将JB1489一1974和JB901一1974合并，本次为第
二次修订。
II JB/T901—2015
电气用云母箔
1范围
本标准规定了电气用云母箱的产品分类、要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于以剥片云母或云母纸为基材，以合适的胶粘漆为胶粘剂，带有单面、双面或多层粘合
补强材料，在一定温度下具有可塑性，所含B阶胶粘剂应用后能最终固化的云母箔。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T5019.2一2009以云母为基的绝缘材料第2部分：试验方法 GB/T5019.4一2009以云母为基的绝缘材料第4部分：云母纸 GB/T13542.4一2009电气绝缘用薄膜第4部分：聚酯薄膜 GB/T13542.6一2006电气绝缘用薄膜第6部分：电气绝缘用聚酰亚胺薄膜 ISO6386：1981白云剥片分级和外观分类
3产品分类
本标准根据产品的组成结构和耐热性划分型号，产品型号见表1。
表1云母箔的型号
型号 5834-1 5836-1 5840-1 5841-1 5842-1 5843-1 5850 5851-1
补强材料
胶粘剂环氧胶粘漆酚醛环氧胶粘漆或环氧聚酯胶粘漆环氧二苯醚胶粘漆有机硅胶粘漆二苯醚胶粘漆
使用范围
适用于工作温度130℃的电机电器的卷烘式绝缘及零件
电工用无碱玻璃布和聚酯薄膜电工用无碱玻璃布电工用无碱玻璃布和聚酰亚胺薄膜电工用无碱玻璃布和聚酯薄膜电工用无碱玻璃布聚酯薄膜电工用无碱玻璃布
适用于工作温度155℃的电机、 电器的卷烘式绝缘及零件
适用于工作温度180℃的电机、 电器的卷烘式绝缘及零件
4要求
4.1原材料 4.1.1剥片云母
本标准涉及的剥片云母应符合ISO6386：1981的要求。 4.1.2云母纸
本标准涉及的云母纸应符合GB/T5019.4一2009的要求。 JB/T901—2015
4.1.3玻璃布
通常，玻璃布应是由无碱玻璃制成的连续长丝玻璃纤维，除供需双方另有协议外，玻璃布应是织布状态，其浆剂含量按重量计应不大于2%。 4.1.4薄膜
本标准涉及的聚酯薄膜应符合GB/T13542.4一2009的要求；本标准涉及的聚酰亚胺薄膜应符合 GB/T13542.6—2006的要求。 4.1.5树脂
只要能使材料满足本标准的要求，树脂可使用任何环氧或硅树脂体系。按订购合同，也可使用其他胶粘剂。 4.2产品 4.2.1外观
云母箔应表面平整，胶粘剂分布均匀，边缘整齐，不允许有外来杂质和分层现象。 4.2.2尺寸 4.2.2.1厚度
云母箔的标称厚度及极限偏差见表2。
表2 2云母箔的标称厚度及极限偏差
单位为毫米
极限偏差
产品型号
标称厚度 0.15 0.17 0.20 0.15 0.20 0.25 0.15 0.17 0.20 0.11 0.15 0.17 0.20 0.17 0.15 0.20 0.25 0.30 0.10
中值与标称厚度的极限偏差个别值与标称厚度的极限偏差
± 0.02 ± 0.03 ± 0.02 ± 0.03 ± 0.02 ± 0.03
±0.04 ±0.05 ±0.04 ±0.05 ±0.04 ±0.05
5834-1
5836-1
5840-1 5841-1
± 0.02
±0.04
5842-1
± 0.03 ±0.03 ± 0.03 ± 0.04 ± 0.05 ± 0.02
±0.05 ±0.05 ± 0.08 ±0.10 ±0.13 ±0.04
5843-1
5850
5851-1
2 JB/T901—2015
表2云母箔的标称厚度及极限偏差（续）
单位为毫米
极限偏差
产品型号
标称厚度 0.15 0.20 0.25
中值与标称厚度的极限偏差 个别值与标称厚度的极限偏差
±0.02 ±0.03
±0.04 ±0.05
5851-1
4.2.2.2长度和宽度
云母箔的推荐长度为500mm~1200mm 推荐宽度为300mm～1000mm，也可按供需双方协议尺寸供货。按标称尺寸修剪后的云母箱，其长度和宽度极限偏差为土5%。 4.2.3性能要求
云母箔的性能应符合表3的规定。
表3云母箔的性能要求
要 求
序号
性能
单位
5834-1 5836-1 5840-1 5842-1 5843-1 5850 5851-1
5841-1 ≤1.0
挥发物含量胶粘剂含量云母含量
% % 25~35 20~35 25~35
≤1.0
≤1.0
≤4.0 20~35
≤1.0 15~30 20~35
5.0
1 2 3
≥30 ≥50 ≥30 ≥50 ≥40
≥50
%
电气 平均值 MV/m ≥45 ≥25 ≥45 ≥25 ≥60 ≥16 ≥25
4
强度 个别值
≥34
≥18
≥34
≥18
≥45
≥12 在130℃±5℃下处理15min可塑制成管
≥18
可塑性长期耐热性温度指数
在110℃土5℃下处理15min可塑制成管
5
≥130
≥155
≥180
6
5 试验方法 5.1外观
用眼睛观察评定。 5.2厚度
按GB/T5019.2—2009第5章的规定进行。 5.3长度和宽度
用分度值为0.5mm的直尺至少测量三处，报告其中值。 5.4组成
按GB/T5019.2—2009第8章的规定进行。 5.5电气强度
按GB/T5019.2一2009第22章的规定进行。
3 JB/T901—2015
5.6可塑性
按GB/T5019.2—2009第21章的规定进行。 5.7温度指数
按GB/T5019.2一2009第29章的规定进行，寿命终点的判断标准由供需双方商定。
6检验规则
6.1相同的原材料和工艺。连续生产的数量不超过500kg的云母箔为一批。每批须进行出厂检验，出厂试验项目为4.2.1、4.2.2和表3中的第4项、第5项。 6.2从一批总张数中抽取不少于5%的样张，按4.2.1和4.2.2的规定检查，其他各项目的检查在同一张箱上取样。 6.34.2.3中表3的第6项温度指数为产品定型试验项目。 6.4实验结果中任何一项不符合技术要求时，应在该批产品中另取两组试样就不合格的项目进行复试，只要其中有一组试样仍不符合要求，则该批云母箔就为不合格品。 6.5使用单位有权按本标准规定的全部或部分项目进行试验。 6.6使用单位有要求时，制造厂应提供产品的出厂试验报告或型式试验报告。
7标志、包装、运输和贮存
7.1同一型号、规格、批号的云母箔可包装在同一干燥的包装箱中，云母箔应以塑料袋密封包装。 7.2包装箱上应注明：
a）制造厂名称； b）产品型号、名称、规格： c）每一包装件中的数量和质量： d）毛重； e）“防潮”“小心轻放”等字样。
7.3每箱均应附有产品检查合格证明并标明：
a）制造厂名称； b）产品型号、名称、规格及批号： c）制造日期： d）补强材料名称： e）有机硅云母箔的有机硅漆漆基有机物含量。
7.4云母箔自出厂之日起在25℃以下的贮存期为3个月。超过贮存期，按本标准的规定检验，合格者仍可用。 7.5产品在运输过程中应防止机械损伤、受潮和日光直射。
