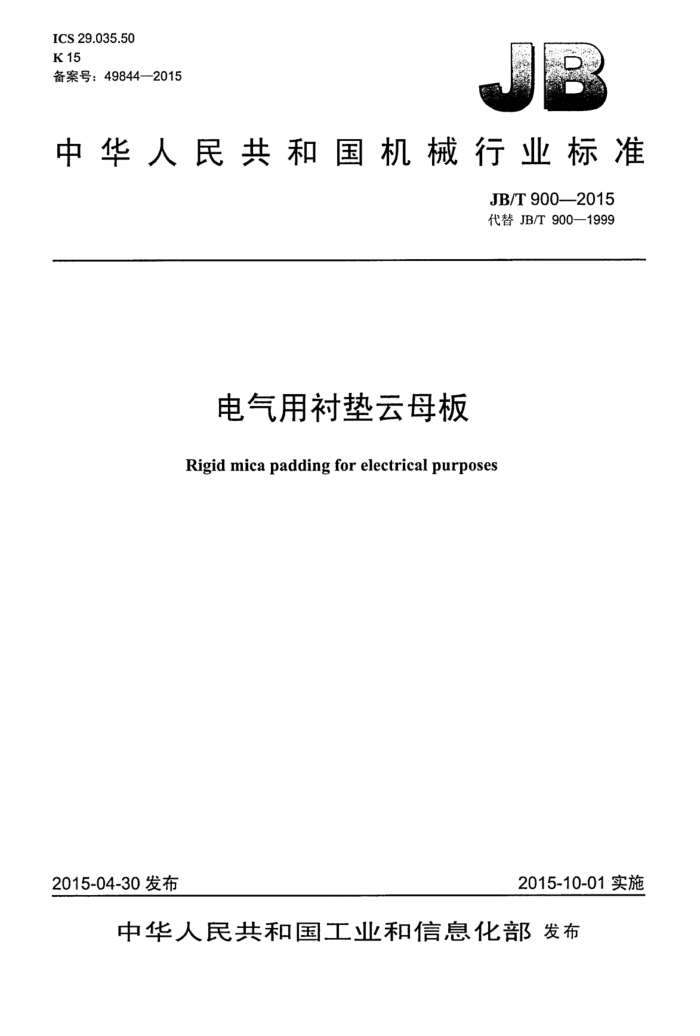

ICS 29.035.50 K15 备案号：498442015
中华人民共和国机械行业标准
JB/T 900--2015 代替 JB/T 900-1999
电气用衬垫云母板
Rigid mica padding for electrical purposes
2015-10-01实施
2015-04-30 发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准电气用衬垫云母板 JB/T 900--2015
*
机械工业山版社山版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·0.5印张·15-下字 2015年10月第1版第1次印刷
*
书号：15111·12727 网址：http： //www.cmpbook.com 编辑部电话： (010) 88379399 直销中心电话： (010) 88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T 900—2015
目 次
1
前言， 1 范围 2 规范性引用文件 3 分类与命名 4 要求.. 4.1外观..
4.2尺寸 4.3理化和介电性能 5试验方法
中+e+e.
5.1 外观.. 5.2 长度和宽度. 5.3理化和介电性能. ．检验规 7 标志、包装、运输和贮存。
中心
b·+++
+#+**
表1产品型号表2标称厚度及极限偏差表 3性能要求. JB/T 900—2015
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准代替JB/T900—1999《衬垫云母板》，与JB/T900—1999相比不存在技术变化，仅在格式上按
GB/T1.1-2009的要求进行了修改。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由中国机械工业联合会提出。 本标准由全国绝缘材料标准化技术委员会（SAC/TC51）归口。 本标准起草单位：机械工业电工材料产品质量监督检测中心、桂林电器科学研究院有限公司。 本标准主要起草人：王先锋、刘顺彰、罗光生。 本标准于-1966年首次发布，1974年第一次修订，1999年第二次修订，本次为第三次修订。
11 JB/T 900—2015
电气用衬垫云母板
1 范围
本标准规定了电气绝缘用衬垫云母板的分类与命名、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于以剥片云母为基材，以合适的胶粘漆为胶粘剂，经粘贴、烘焙、压制而成的硬质衬垫云母绝缘材料。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T5019.2--2009以云母为基的绝缘材料　第2部分：试验方法 JB/T2197一1996电气绝缘材料产品分类、命名及型号编制方法
3分类与命名
按JB/T2197—一1996的规定，本标准根据产品所用云母基材及胶粘剂的不同类型来划分产品型号。 产品型号见表1。
表1产品型号
型号 5730 5731 5755 5755-2 5760-2
云母基材剥片白云母剥片白云母剥片自云母剥片金云母剥片金云母
胶粘剂醇酸胶粘漆虫胶胶粘漆有机硅胶粘漆有机硅胶粘漆磷酸铵胶粘漆
使用范荆
适用作电机、电器的衬垫绝缘，如垫圈、垫片等零件
4　要求
4.1外观
衬垫云母板应边缘整齐，胶粘漆分布均匀，不允许有针孔、表面起泡、外来杂质和边角分层的现象。 4.2尺寸 4.2.1厚度及极限偏差
衬垫云母板的标称厚度及极限偏差见表2。
1 JB/T 900—2015
表 2 2标称厚度及极限偏差
极限偏差 mm
型号
标称厚度 mm
个别值与标称厚度的极限偏差
中值与标称厚度的极限偏差
±0.18 ±0.18 ±0.20 ±0.22 ± 0.22 ±0.30 ±0.40 ±0.50 ±0.75 ± 1.00 ± 1.25 ±0.10 ±0.20 ±0.25 ±0.30 ±0.40 ±0.45 ±0.50
±0.10 ±0.12 ±0.14 ±0.16 ±0.18 ±0.20 ±0.24 ±0.30 ±0.45 ±0.60 ±0.75 +0.05 -0.04 ±0.10 ±0.15 ±0.20 ±0.25 ±0.30 ±0.35
0.5 0.6 0.7 0.8 0.9 1.0 1.5 2.0 3.0 4.0 5.0 0.15 0.5~1.0 1.5 2.0 3.0 4.0 5.0
5730 5731
5755 5755-2
一
5760-2
注：非标准规格可由供需双方商定。 4.2.2长度、宽度及极限偏差
推荐的长度和宽度为600mm×400mm（5760-2磷酸铵换向器金云母板的长度和宽度为550mm× 250mm），按标称尺寸修剪后的云母板，其长度和宽度的极限偏差为土5%。
允许长度和宽度不小于300mm×200mm的占总重的5%以下。
4.3 理化和介电性能
衬垫云母板的性能要求应符合表3的规定。
表3 性能要求
要求 5755 5755-2 标称厚度 rmm
5730 5731
5760-2
序号
性能
单位
0.5 0.6
0.8 1.0
0.5 0.6
1.5~5.0
0.7~1.0 1.5~5.0 0.15
纽成云母含量胶粘剂含量挥发物含量
75~85 15 ~25 ≤1.0
80~95 5~20 ≤1.0
%
1
≤1.0
2 JB/T 900-—2015
表3性能要求（续)
要 歡求 5755 5755-2 标称厚度mm
5730 5731
5760-2
序号
性能
单位
0.5 0.6
0.8 1.0
0.5 0.6
0.7~1.0 1.5~~5.0 0.15
1.5~~5.0
电气强度
MV/m
2
（23±2）℃时体积电阻率
≥>20
≥30
≥10
≥5×1010 ≥5×108
≥1×10l ≥1× 1010
≥5×1010 ≥5×108
（23±2）℃时受潮48 h后
2:m
起层率试样尺寸 20 mm X 40 mm 40 mm X 40 mm 注1：电气强度个别值不得低于标准值的75%；标称厚度1mm以上者，其击穿电压不得低于15kV。 注2：标称厚度1mm以.上者，其起层率不做规定。
%
M5
≤10
M5
≤10
≤10
5 试验方法
5.1外观
用眼睛观察评定。 5.2长度和宽度
用分度值为1mm的直尺至少测量三处，报告其平均值。 5.3理化和介电性能
其试验按GB/T5019.2一2009的规定进行。
6 检验规则
6.1相同的原材料和工艺、连续生产的、数量不超过500kg的衬垫云母板为一批，每批须进行出厂检验。出厂检验项目为4.1、4.2和表3的第2项。 6.2每半年做一次型式试验。试验项目为4.1、4.2和表3的各项。 6.3每一批取样不少于总重的5%，按4.1、4.2的规定检验。其他各项检验在同一张板上取样。若有不合格项目则加倍抽样，全部检验项目合格仍可判定整批合格，否则整批为不合格。
7标志、包装、运输和贮存
7.1同一型号、规格、批号的衬垫云母板，可包在同一干燥的包装箱中，表面粘性较大的产品应以衬纸隔开。箱内衬以防潮纸。包装箱在运输和贮存过程中不应损坏。
3 JB/T 900—2015
7.2包装箱上应以色漆注明：
a）制造厂名称； b）产品型号、名称、规格； c）每一包装件中的数量和（或）每叠的重量； d）毛重; e）“防潮”“小心轻放”等字样。
7.3每箱均应附有产品检查合格证并标明：
a）制造厂名称； b）产品执行标准编号； c）产品型号、名称、规格及批号； d）制造日期。
7.4衬垫云母板的贮存期从出厂之日起为六个月。超过贮存期，按产品标准的规定检验，合格者仍可用。 7.5衬垫云母板应贮存在温度不超过35℃的干燥而清洁的库房中，不应靠近火源、暖气和受日光直射 7.6衬垫云母板若处在温度低于：10℃的环境中，在使用之前则应在温度10℃～35℃的室内至少放置 24 h. 7.7在运输中，应防止机械损伤、受潮和日光直射。
