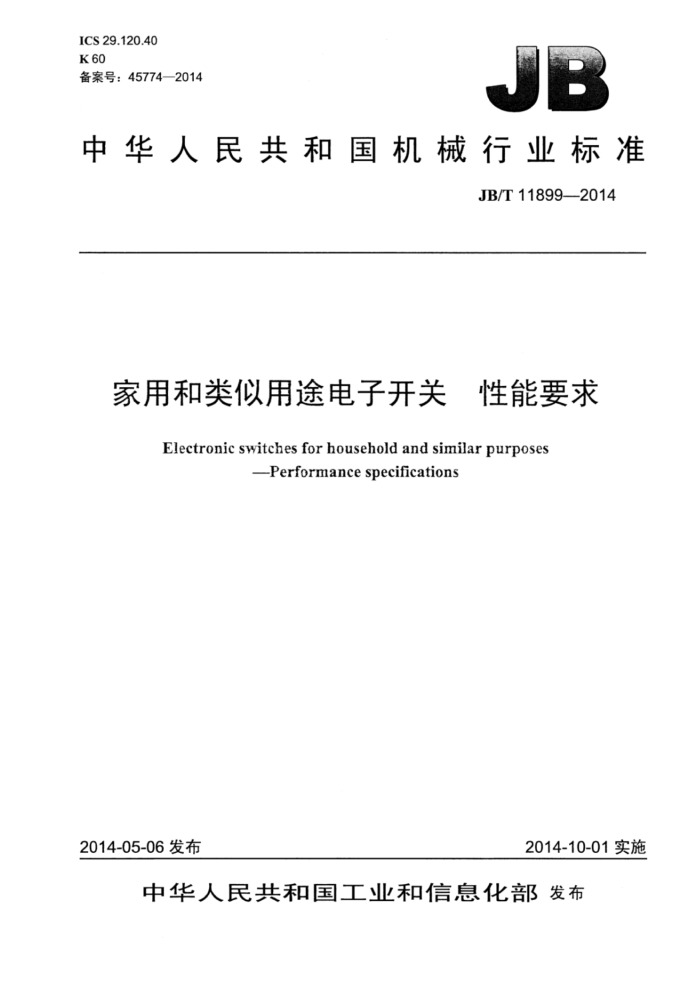

ICS 29.120.40 K60 备案号：45774—2014
中华人民共和国机械行业标准
JB/T11899—2014
家用和类似用途电子开关 性能要求
Electronic switches for household and similar purposes
Performance specifications
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
家用和类似用途电子开关 性能要求
JB/T11899—2014
+
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mmX297mm·1.25印张·40千字 2014年11月第1版第1次印刷
定价：21.00元
*
书号：15111·12091 网址：http：//www.cmpbook.com 编辑部电话：（010）88379778 直销中心电话： （010)88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T11899—2014
目 次
前言.. 范围.
1
2规范性引用文件. 3术语和定义 4 分类
技术要求试验方法.
5 6
检验规则.. 8标志、包装、运输和贮存... 附录A（资料性附录）电子开关的PCBA的尺寸. 附录B（资料性附录）感应开关与冷热气流（源）的距离，附录C（资料性附录）加速老化试验的来源参考文献
10 13 14 16
图1感应开关的天花板安装示意图2感应开关的墙面安装示意，图3 检测暗室. 图4标准滑块示意图A.1 人体感应开关的PCBA的尺寸图A.2 声光控开关的PCBA的尺寸. 图A.3 插卡取电开关的PCBA的尺寸. 图B.1 感应开关与冷热气流（源）的距离，
.12 13
表1出厂检验。 表2确认检验。 表C.1加速寿命测试的测试温度和测试时间
X
15 JB/T11899—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国电器附件标准化技术委员会（SAC/TC67）归口。 本标准起草单位：中国电器科学研究院有限公司、奇胜工业（惠州）有限公司深圳分公司、浙江正
泰建筑电器有限公司、霍尼韦尔朗能电器系统技术（广东）有限公司、公牛集团有限公司、TCL-罗格朗国际电工（惠州）有限公司、杭州鸿雁电器有限公司、广东美的照明电气制造有限公司、惠州市宏枫实业有限公司、库柏电子科技（上海）有限公司、宁波瑞明电器有限公司、威凯检测技术有限公司、佛山市顺德区百顺电器有限公司、立维腾电子（东莞）有限公司、北京ABB低压电器有限公司、跃华控股集团有限公司、西蒙电气（中国）有限公司、深圳市浩博特电子有限公司、广东松本电工电器有限公司、北京中科可来博电子科技股份有限公司、广东福田电器有限公司、浙江恒泰电工有限公司、浙江东普电子科技有限公司，西门子（中国）有限公司上海分公司、飞雕电器集团有限公司、杭州鸿世电器有限公司、广州市友和电器有限公司、惠州祺瑞电工有限公司、广东俊朗松田电器有限公司、罗格朗（北京）电气有限公司、广州市番禺天虹工业开发有限公司。
本标准主要起草人：蔡军、龚志雷、陈玉、陈家礼、阮立平、汪凤琴、彭云、罗宣果、苏启红、陈克杰、赵小强、高一盼、林锦元、黄国辉、蒋邦通、王朝圣、乔成、刘剑、张文捷、黄顺亲、胡红波、 骆德元、江强、赵卓君、郑伟、鲁崇衡、张辉、陈涛、刘水秀、张桢亮、黎达坚、罗时明、何均匀、石勇、陆正平、李声沛、李维安、钱富才。
本标准为首次发布。
I JB/T11899--2014
家用和类似用途电子开关性能要求
1范围
本标准规定了家用和类似用途电子开关的术语和定义、分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于操作照明电路、控制灯的亮度（调光器）、控制电动机（例如排气扇等用的）转速和其他用途（例如加热控制）的固定式安装的电子开关。
注1：电子开关的例子：人体感应开关、声光控开关、触摸延时开关、插卡取电开关、智能遥控开关、调光开关、
调速开关等。
注2：考虑到两线制电子开关产品使用场所的局限性，对于两线制和三线制电子开关，本标准推荐采用三线制。 注3：由电池供电的电子开关在考虑中。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB16915.1一2013家用和类似用途固定式电气装置的开关第1部分：通用要求 GB16915.2-一2012家用和类似用途固定式电气装置的开关第2-1部分：电子开关的特殊要求 JB/T8593-2013电器附件用面板、调整板和安装盒尺寸要求 JJG277-1993标准声源 SN/T1667.3一2007进出口机电产品检测方法第3部分：家用电器待机功率的测量
3术语和定义
GB16915.2一2012界定的以及下列术语和定义适用于本文件，
3.1
电子开关electronic switch 能在正常电路条件下（包括规定的运行过载条件）接通、承载、分断和（或）控制电流；也能在规
定的不正常电路条件下（如短路之类），在规定的时间内承载电流的电器。该电器包含可能是机械的也可能是电子的操动件、传动机构和开关器件。其中至少有一项必须是电子的。
［GB15092.1—2010，定义3.1.27]］
3.2
两线制电子开关two-wireelectronic switch 仅串接在主回路上、控制相线的、不需接入中性线的电子开关。
3.3
三线制电子开关three-wire electronic switch 需要同时接入相线和中性线的，以实现控制功能的电子开关。
3.4
使用寿命workinglife 电子开关正常使用的最低次数或时限。 JB/T118992014
3.5
印制电路板组件printed circuitboard assemblyPCBA 安装了电子元器件（例如集成电路（IC）、晶闸管、继电器、电阻、电容、电感）的印制电路板组
件。 3.6
感应距离 sensing ranges 感应开关被激励而转换工作状态时，起控点到电子开关的距离。 注1：感应开关的感应距离分为：对天花板安装的开关，对给定方向的感应距离是从感应开关在感应覆盖面的投影
点O到感应覆盖面外边界的径向半径R：对墙面安装，对给定方向的感应距离是与感应开关平行的水平距离 L.
注2：感应开关的安装如图1和图2所示。
单位为米
感应开关
天花板
6min
起控点
感应开关
O
墙面
感应区域外边界
地面
注：H为安装高度（由制造商声明》。
图1感应开关的天花板安装示意
图2感应开关的墙面安装示意
3.7
（光）照度illuminance 投射到包含该点的面元上的光通量d除以该面元面积dA。 ［GB/T2900.65--2004，定义845-01-38］
3.8
待机功率standbypower 电子开关连接到电源上，且处于等待状态未运行其主要功能时的有功功率。
3.9
工作功率operationpower 电子开关处于运行状态下的最大有功功率。
4分类
4.1按使用场所温度范围分类：
0℃~45℃开关；
2 JB/T11899—2014
-20℃~45℃开关
4.2按启动方式分类：
触摸开关：接近开关；
一光控开关；一声控开关；一其他外部感应开关。
4.3按是否延时分类：
一延时开关；一非延时开关。
4.4按是否带集控端子分类：
带集控端子开关：注：带集控端子的电子开关可用于消防等用途。
一无集控端子开关。
5技术要求
5.1总则
在本标准中，除另有规定者外，凡用“电压”或“电流”一词处均指其rms值（方均根值）；凡用 “功率”者或类似的词处均指其有功功率。 5.2额定值
符合本标准范围的电子开关的额定电压不超过交流250V，额定电流不超过32A。 5.3使用条件
符合本标准的电子开关，在下列使用条件下，应能正常工作：
额定电源电压的土10%；使用环境温度：-20℃～45℃；使用环境湿度：相对湿度不大于85%
5.4安全要求
电子开关的安全要求应符合GB16915.2的规定。 5.5尺寸
电子开关的面板和安装盒尺寸应符合JB/T8593或制造商声明的规定。 注1：建议选用长为86mm、宽为86mm的面板尺寸。 注2：电子开关的底座的最大高度推荐为30mm。 注3：推荐的电子开关的PCBA的尺寸参见附录A，附录A中给出了图A.1、图A.2、图A.3三种尺寸。
5.6待机功率
电子开关的待机功率分为以下几级：
-I级：<0.2W; —I级：≥0.2W，且≤1W; I级：>W. JB/T11899—2014
5.7工作功率
电子开关的工作功率应不大于其允许的最大输入功率的5%。 注：最大输入功率等于负载和电子开关本身消耗功率之和。
5.8电磁兼容
电子开关的电磁兼容应符合GB16915.2—2012中第26章的要求。 5.9 使用寿命
符合本标准的电子开关的使用寿命：
主回路为半导体开关器件：使用寿命应不低于30000h；注：半导体开关器件，如晶闸管、场效应晶体管等。 一主回路为继电器：应能通过80000次正常操作试验。
5.10低温启动
电子开关应能在制造商声明的最低使用环境温度下正常工作。 5.11高温启动
电子开关应能在制造商声明的最高使用环境温度下正常工作。 5.12人体感应开关的感应距离
人体感应开关的最小感应距离分别为：注：制造商可在产品说明书中给出感应开关离地面的高度为H时，对应地面投影点的半径R。 一按图1，对天花板安装：感应开关离地面的高度为H时：感应开关对应地面投影点的最小半径
R如下： H:3.5m，R:6m; H:2.5m.R:4.5m H: 1.5m R: 3m.
朝着圆心方向行走时，开关应启控。
按图2，对墙面安装：当安装高度为1.7m时，与开关平行方向的最小感应距离最小为6m。
5.13声控开关的感应灵敏度
声控开关的感应灵敏度由制造商声明。本标准推荐的启控分贝范围为65dB～75dB。 5.14光控开关的感应灵敏度
光控开关的感应灵敏度由制造商声明。本标准推荐的启控光照度范围为3Ix101x。 5.15防护等级
电子开关的防护等级，最小应为IP30。 5.16调光器的调光范围
由制造商声明，以光亮度或功率的百分比表示。 5.17调速开关的调速范围
由制造商声明：以功率的百分比表示。
4
