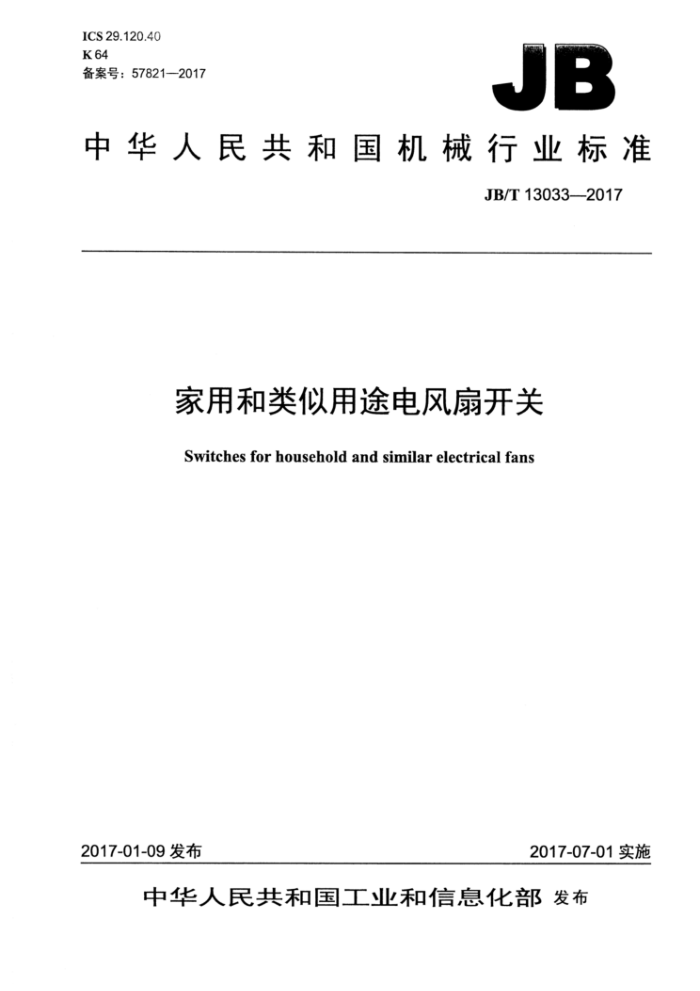

ICS 29.120.40 K 64 备案号：57821—2017
JB
中华人民共和国机械行业标准
JB/T 13033—2017
家用和类似用途电风扇开关
Switches for household and similar electrical fans
2017-01-09发布
2017-07-01实施
中华人民共和国工业和信息化部发布 JB/T13033—2017
目 次
前言 1范围. 2 规范性引用文件 3术语和定义 4额定值.. 5分类、型号与标志.
mI
5.1分类. 5.2型号.. 5.3标志， 6技术要求与试验方法. 6.1 一般要求 6.2 防触电保护. 6.3 端子与端头. 6.4 结构.. 6.5 机构. 6.6 防固体异物、防水和防潮. 6.7 绝缘电阻和介电强度 6.8 控制特性 6.9 发热. 6.10 耐久性. 6.11 机械强度 6.12 螺钉、载流件和连接件.. 6.13 电气间隙、爬电距离和固体绝缘 6.14 着火危险， 6.15 防锈. 6.16 电子开关的不正常工作和故障条件 6.17 电子开关元器件 6.18 电磁兼容性（EMC）要求， 7包装、运输和贮存 7.1 包装.. 7.2 包装盒内文件 7.3 运输和贮存附录A（资料性附录） 检验规则. A.1试验分类 A.2出厂试验... A.3型式试验与定期试验的规定附录B（资料性附录）软件评估
+0000000
6 11 12 12 ..13 .13 ....15
........0..0......0..0...0...
+.+..+.+++.+..+....o........0.
:80000.000..0800..00000000000000
15
....
.16 ..16
...
16 17 17 17 17 17 17 17 .18 .19
19 .20 20 ,21
I JB/T 13033—2017
图1 螺钉端子和螺栓端子示例.. 图2导线损伤试验示意图. 图3振动试验原理电路图….
文
10 .12
表1额定值的优选值表2特征代号表3设计代号表4功能代号.…. 表5电流与导线截面积，表6拧紧螺钉的力矩.. 表7螺钉与螺栓接线端子参数表表8螺钉螺栓端子中用的垫圈或压板尺寸. 表9柱式接线端子的尺寸. 表 10 导线承受的轴向拉力，表 11 导线截面与H值表 12 绝缘电阻与介电强度. 表 13 使用在不同电风扇中开关的调速比... 表 A.1 型式试验的项目与顺序..
2
00000000.00..0
9
9
10 10 13 13 19
II JB/T13033—2017
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国电器附件标准化技术委员会（SAC/TC67）归口。 本标准起草单位：上海电动工具研究所、浙江中讯电子有限公司、张家港华捷电子有限公司、浙江
冠宝电子有限公司、苏州市诺弗电器有限公司、浙江佳奔电子有限公司、中山市永联电器制品有限公司。
本标准主要起草人：张玮昌、陈平、郑建中、瞿海亮、方亮、戴泰官、杨晓龙、倪圣珑、梁颂文。 本标准为首次发布。
III JB/T13033—2017
家用和类似用途电风扇开关
1范围
本标准规定了家用和类似用途电风扇开关（以下简称开关）的术语和定义、额定值、分类、型号与标志、技术要求与试验方法、包装、运输和贮存。
本标准适用于装在家用或类似用途电风扇中的，借助人体动作或由人激发传感器去操动开关（或借助开关系统）接通和断开电器器具电源的，额定电压不超过480V、额定电流不大于30A的开关。
本标准适用于由人通过操动件操作，或者靠激发传感器（可在实体上或电气上与开关结合在一起，也可分开配置）操作的开关。
在特殊环境下使用的类似开关也可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2099.1一2008家用和类似用途插头插座第1部分：通用要求 GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB4706.1一2005家用和类似用途电器的安全第1部分：通用要求 GB4706.27-2008家用和类似用途电器的安全第2部分：风扇的特殊要求 GB/T13380—2007交流电风扇和调速器 GB/T15092.1一2010器具开关第1部分：通用要求 GB/T15092.2器具开关第2部分：软线开关的特殊要求 GB/T21711.1一2008基础机电继电器第1部分：总则与安全要求 JB/T6212器具开关型号编制方法
3术语和定义
下列术语和定义适用于本文件。
3.1
调速比 speed regulation ratio 在额定电压和额定频率下，开关最低转速档位对应的风扇转速与最高转速档位对应的风扇转速之比。
3.2
触摸开关touch switches 使用在电风扇电路中，由人触摸或激发传感器，能依靠开关自身瞬时动作并借助自身系统中元器件
（如继电器），在正常电路条件（包括规定的运行过载条件）下接通、承载与分断电流的开关电器，开关本身不具备接通、承载与分断电器设备额定电流的能力。 3.3
触摸开关系统touch switchingdevice 通过移动触摸开关触点来瞬时驱动系统中（如继电器）电器元件来接通、承载、分断和（或）控制
电流，也能在规定的不正常电路条件（如短路等）下，在规定的时间内承载电流的电子电器系统。
注：触摸开关系统的例子如由触摸开关功能件、电子电路、半导体器件、继电器和/或控制继电器等组成的开关系统。
I JB/T13033—2017
4额定值
开关的额定值可参照表1的规定。
表1额定值的优选值
额定电流
额定电压
电源种类交流（AC) 直流 (DC)
v 125，250，440
A
0.5，1，2，4，6，8，10，12，16，18，20，25，30 0.5，1，2，4，6，8，10，12，16, 18，20，25，30
12，24，48，110，220
5分类、型号与标志
5.1分类 5.1.1# 按电源种类分：
-交流开关; —直流开关。
5.1.2按极数分：
单极； -2极; -3极。
一
5.1.3# 按环境温度分：
-在最高环境温度不高于55℃中使用的开关：一在最高环境温度高于55℃中使用的开关； -在最低环境温度不低于-10℃中使用的开关。
5.1.4按是否带有电子器件分：
-带电子器件；不带电子器件。
5.1.5按开关属性分：
附装式开关; 拼合式开关；带有触摸开关系统的开关。
5.1.6# 按开关功能分：
-单一开关功能的接通、断开; 具有延时功能的接通、断开；具有多负载选择（强档、中档、弱档）的接通、断开； -具有遥控功能的接通、断开；具有照明/调光功能的接通、断开；具有微机控制功能的接通、断开。
5.1.7 按操作循环数分：
100 000; -50 000; -25 000; 10000;
2 JB/T13033—2017
-6 000; -1 000。
5.1.8按开关负载类型分：
-电阻性负载；一电容性负载； —电动机负载；一钨丝灯负载及特殊灯泡负载。
5.1.9按断开类型分：
-微断开; -完全断开； -电子断开。
-
5.2型号 5.2.1型号的组成结构如下：
KQ□-O-OO
辅助代号（用汉语拼音大写字母或阿拉伯数字表示）规格代号（用阿拉伯数字表示）设计代号（用阿拉伯数字表示特征代号（用汉语拼音大写字母表示) 类别代号（用汉语拼音大写字母表示）器具开关 (可省略)
5.2.2类别代号表征开关的类别属性，用一位汉语拼音大写字母表示。附装式开关用 F表示；拼合式开关用P表示；带有触摸开关系统的开关用T表示；其他按照JB/T6212的规定。 5.2.3特征代号表征开关的操动方式，用一位汉语拼音大写字母表示，见表2。
表2特征代号
7
代号字母表征的操动方式
D 触摸
F 倾倒
Q 跷板
x 旋转
1 拉线
按钮
其他特征代号应符合JB/T6212的规定。 5.2.4设计代号表征开关型式与电路连接模式，见表3。
表3设计代号
开关型式
电路连接模式单一负载 (单极断开) 单一负载 (全极断开) 双负载（单极断开）
代号数字 12 13 14 15 16 17 18
单极 2 极 2 极 2极 3极 4极 3极
单向开关
双负载（单极断开，负载接在不同极性间）
中性线常通三相负载（3极断开）可通断中性线三相负载（4极断开）
三相负载（3极断开）
其他电路连接模式按GB/T15092.1一2010中表2的规定。
3 JB/T13033—2017
5.2.5规格代号表征以安为单位的开关最大额定电流值，用阿拉伯数字表示。
示例: 开关最大额定电流值为10A，则规格代号用阿拉伯数字10表示；若最大额定电流值为12A，则规格代号用12表示，
依此类推。 5.2.6辅助代号由功能代号和派生代号组成，用以补充说明开关的某些结构特性、电子特性、控制对象、派生产品等，具体如下：
-O
派生代号（用阿拉伯数字表示）功能代号（用汉语拼音大写字母表示）
辅助代号的组成：
功能代号表征开关的电气动作方式，用汉语拼音大写字母表示，见表4；
表4功能代号
代号字母表征电气动作方式
Y 压簧式
Q 跷板式
L 拉簧式
P 片簧式
E 电子式
H 滑动式
一派生代号作为派生覆盖产品之用，表征开关形式、尺寸等，可用相应的阿拉伯数字表示，由设
计（制造）单位自行确定。
示例：某种附装在电风扇中的按钮式单极单一负载的压簧式开关，其额定电压为250VAC，基本电阻性负载最大额定电流
为4A，其型号标记为：
FA12-4/Y
5.3标志 5.3.1开关上应具有以下标志：
-制造商名称或商标或识别标记。 一型号。 额定电压、额定电流与电源种类符号（按本标准5.3.2的规定）。 -端子标记：全部端子均应适当标示；连接电源相线的接线端子需在端子旁标有字母L或指向该端子的小箭头；也可以标示接线图。 微断开标记（适用时）。 一操作循环数标记（按本标准5.3.4的规定），操作循环数为10000次的开关不需要标示。 一环境温度限值标记（按本标准5.3.3的规定），环境温度限值为0℃～55℃的不需要标示。 一认证标志：已获得认证许可时，可按认证标志的有关规定在开关上标示。 等效发热电流（电子式开关）。 一开关的接通位置指示，可采用标志、光、声或其他适当方法指示（如适用）。 -符号标志及相关规定按GB/T15092.1的规定。
5.3.2额定电压、额定电流与电源种类可用下述方法表示：
一对电阻性负载电路，通常额定电流写在最前面，后面加上电流单位A，电压值排在A之后，
再标上电压单位V，再后边是电源种类符号，例如：
10A250VAC 或10A250V~
一对电阻和电容性负载电路，峰值浪涌电流的标志置于电阻性额定电流标志之后，并用斜杠隔开，电源种类符号置于电流、电压额定值之后。电阻性电流、峰值浪涌电流、电压和电源种
4
