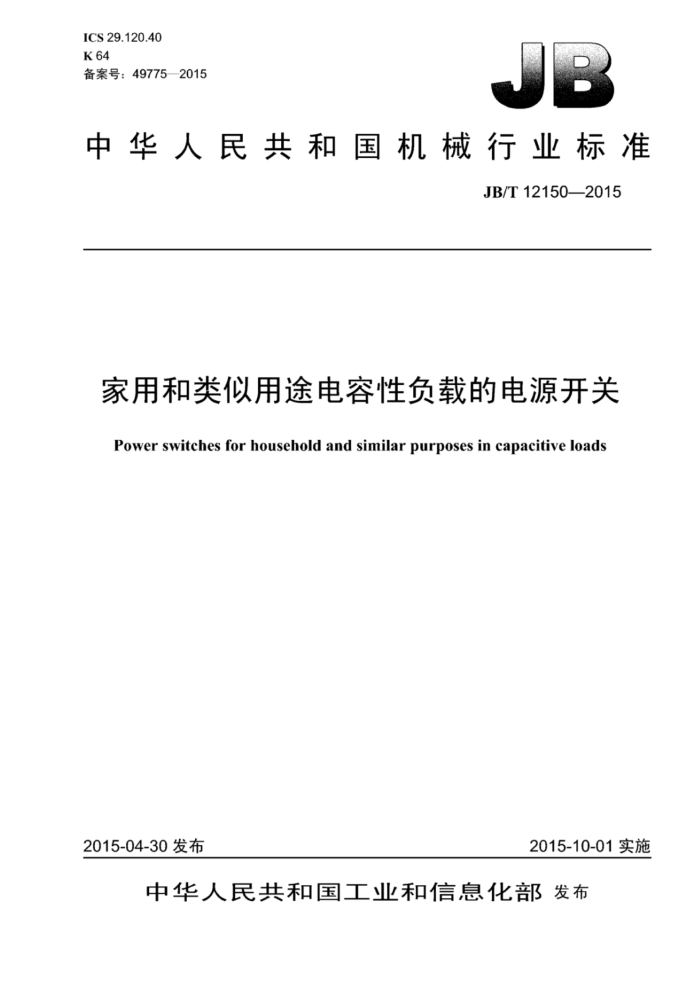

ICS 29.120.40 K 64 备案号：49775—2015
中华人民共和国机械行业标准
JB/T12150—2015
家用和类似用途电容性负载的电源开关
Power switches for household and similar purposes in capacitive loads
2015-10-01实施
2015-04-30发布
中华人民共和国工业和信息化部发布 JB/T12150—2015
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义 4 额定值... 5 分类、型号与标志. 6 技术要求与试验方法.. 7包装、运输和贮存. 附录A（资料性附录） 检验规则
I
15
图1螺钉端子和螺栓端子示例. 图2导线损伤试验示意图. 图3振动试验原理线路图图4介电强度试验用辅助装置
9
13
表1 额定值的优选值。 表2 特征代号表3 设代号表4功能代号表5口 电流与导线截面积.. 表6 螺钉与螺栓端子参数表表7 螺钉与螺栓端子中用的垫圈或压紧板尺寸. 表8 柱式端子的尺表9 拧紧螺钉的扭矩。 表10 导线承受的轴问拉力。 表11 导线截面与H值表12 绝缘电阻与介电强度表13 控制电源输出插座开关的峰值浪涌电流表A.1 型式试验的项目与顺序.
2
?
L
10
17 JB/T12150—2015
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国电器附件标准化技术委员会（SAC/TC67）归口。 本标准起草单位：上海电动工具研究所、浙江中讯电子有限公司、张家港华捷电子有限公司、杭州
鸿雁电器有限公司、中国质量认证中心上海电气器具检验测试所。
本标准主要起草人：张玮昌、郑建中、方亮、李立新、杨栋、陈平。 本标准为首次发布。
II JB/T12150—2015
家用和类似用途电容性负载的电源开关
1范围
本标准规定了家用和类似用途电容性负载的电源开关（以下简称开关）的安全、性能、试验方法和检验规则。
本标准适用于装在家用或类似用途电气器具和其他设备中的，借助人体动作去操动开关接通和断开电容性负载器具电源的，额定电卡不超过480V额定电流不大于30A的开关。
本标准适用于由人通过操动件操作，或者靠激发传感器（可在实体上或电气上与开关结合在一起，也可分开配置）操作的开关。
在特殊环境下使用的类似开关也可参照本标准。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB2099.1一2008家用和类似用途插头插座第1部分：通用要求 GB/T2828.1一2012计-数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样
订划
GB8898一2011音频、视频及类似电子设备安全要求 GB15092.1一2010器具开关第1部分：通用要求 GB/T21711.1一2008基础机电维电器第1部分：芯则与安全要求 JBT6212一2008器具开关型号编制方法
3术语和定义
下列术语和定义适用于本文件。
3.1
浪涌电流系数 surge current ratio 电容性负载的峰值浪涌电流与额定电阻性电流的比值，用X表示。
3.2
电容性负载的电源开关powerswitchesincapacitiveloads 使用在家用和类似用途电容性负载电路中，能在正常电路条件（包括规定的运行过载条件）下接通
承载与分断电流，也能在规定的不正常电路条件（如短路之类）下，在规定的时间内承载电流的机械开关电器。
[GB15092.1—2010+定义3.1.2]
3.3
器具手动开关 manually operated switch on or with an appliance 可安装在或与器具拼合在一起的、通过移动触点能接通或分断预期功能的手动开关装置，但不包括
平导体器件。
注：器具手动开关的例了有：单极或全极电源开关、功能开关以及由如继电器和控制继电器的开关组成的开关系统。
1 JB/T121502015
4 额定值
开关的额定值可参照表1的规定。
表1额定值的优选值
额定电压
电容性负载额定电流
额定频率
V 125，250,440
Hz 50/60
A
46.8.10,12.16.18.20,25.30
5分类、型号与标志
5.1分类 5.1.1按极数分：
a）单极； b）2极。
5.1.2按热带气候条件分：
a）在非热带气候条件下使用的开关： b）在热带气候条件下使用的开关。
5.1.3按海拔环境条件分：
a）海拔2000m及以下使用的开关； b）海拨5000m及以下使用的开关。
5.1.4按开关属性分：
a）附装式开关； b）拼合式开关； c）带有继电器开关组合的器具手动开关。
5.1.5按操作循环数分：
a）100000个操作循环的开关； b）50000个操作循环的开关： c）25000个操作循环的开关； d）10000个操作循环的开关； e）6000个操作循环的开关。
5.1.6按开关操动方式分：
a）跷板开关； b）按钮开关； c）触摸开关。
5.1.7按断开类型分：
a）微断开开关： b）完全断开开关。
5.2 型号的组成 5.2.1 型号的组成结构如下：
2 JB/T12150—2015
口O
KQ C 口 O
0/
辅助代号（用汉语拼音大写字母或阿拉伯数字表示）规格代号（用阿拉佰数学表示）设计代号（用阿拉伯数字表示）特征代号（用汉语拼音大写字母表示）开关代号可省略
5.2.2特征代号表征开关的操动方式，用一位汉语拼音大写字母表示，见表2。
表2特征代号 B 跷板
代号字母表征的操动方式
A 按钮
D 触摸
其他特征代号应符合JB/T6212中的规定。 5.2.3 设计-代号用以表征开关电路型式与电路连接模式，见表3
表3设计代号
开关电路型式单向开关
电路连接模式单一负载（单极晰开）单一负载（全极断开）
代号数字
12 13
单极 2极
5.2.4规格代号表征以安为单位的开关最大额定电流值，用阿拉伯数字表示。
示例：开关最大额定电流值为10A，则规格代号用阿拉伯数宁10表示：如为20A，则用20表示，依此类推。 5.2.5辅助代号用以补充说明开关的某些结构特性、控制对象、派生产品等，“它由功能代号和派生代号组成：
口 O
派生代号（用阿拉伯数字表示）功能代号（用汉语拼音大写字母表示）
a）功能代号表征开关功能用途，用汉语拼音大写字母表示，见表4：
表4功能代号
代号宁母表征功能用途 b）派生代号作为派生覆盖产品之用，表征开关形式、尺寸等，可用相应的阿拉伯数字表示，由设
F 附装式开关
P 拼合式开关
H
带有继电器开关纠合的器具手动开关
计（制造）单位自行确定。
5.2.6型号示例
示例：某种装在器具设备中的按钮式单极单一负载的附装式开关，其额定电压为交流250V，基本电容性负载额定
电流为10A，其型号为：CA12-10/F。
5.3开关上标志 5.3.1开关上应具有如下标志：
3 JB/T12150—2015
试验后，标志仍应易辨认 5.3.8开关组成中的继电器绕组绝缘耐热等级及开关正常安装后所达到的防护等级（IP），制造商应在其产品说明书中加以规定说明。
6技术要求与试验方法
6.1一般要求
6.1.1开关应能在下列环境条仆：下正常工作：
a）海拨2000m及以下或5000m及以下 b）预定在非热带气候条件：下使用或在热带气候条件下使用： c）空气相对湿度不超过90%（25C时）。
6.1.2开关检验规则参见附录A。 6.1.3除另有规定外，试验在下列正常工作条件：下进行：
a）环境温度为15℃～35℃ b）相对湿度最大为75%。
6.1.4开关应按经规定程序批准的图样和技术文件制造。 6.1.5开关在器具正常使用时应安全可靠，即使在正常使用中可能发生蔬忽时，也不致对人和周围环境造成危险。 6.1.6开关外部手柄、防护罩等部仆应表面光洁，不应有毛刺等缺陷。 6.1.7对开关组成中的继电器线圈或类似装置，如果在使用过程中可能发生连续工作，则该继电器线圈或类似装置应按连续工作考核。 6.2防触电保护 6.2.1开关应具有足够的防止触电的保护，按制造商规定的方法安装与正常使用时人体应不会触及带电零仆。
按制造商文个规定的任何方位安装，开拆下易拆卸零后，对开关易触及部分进行检验。
6.2.2按制造商文件规定的方法安装后，开关易触及部分应满足双重绝缘或加强绝缘的要求。
通过GB15092.1一2010中第9章的试验来检验。 6.2.3开关易触及部分的材料，应满足GB15092.1一2010中9.3的规定。 6.2.4防止意外接触带电零件的保护，不宜采用漆、普通纸、棉织物、氧化膜或受热会软化的密封胶等材料。
清漆、瓷漆、普通纸、棉织物、金属零件上的氧化膜、玻璃粉或密封胶（白硬性树脂除外）均不认为会形成防止触及带电零件所需的保护。 6.3端子与端头 6.3.1一般要求 6.3.1.1开关应用螺纹型端子、扁形快速连接端头或等效的构件来实现连接，接线和拆线时可以使用专用工具。
通过观察来检验。 6.3.1.2端子应固定，在拆装导线时端子的固定应不能松动。
通过将一根具有表5规定的最大截面积导线夹紧和松开（或插入和脱开）各10次来检验，对螺纹型端子施加的扭矩按表9的规定。
5
