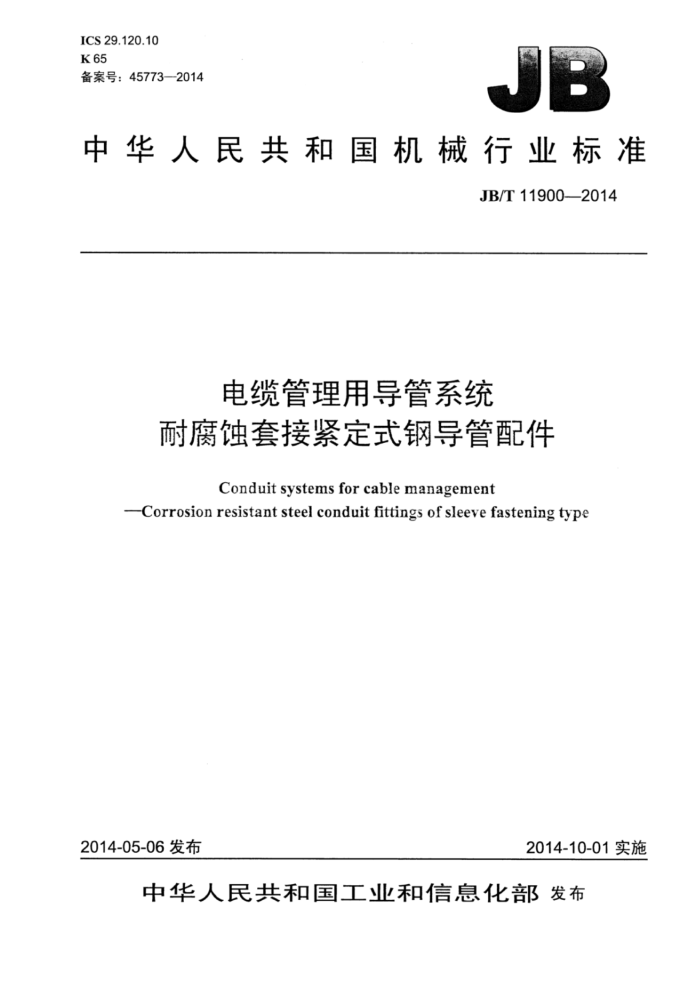

ICS29.120.10 K65 备案号：45773—2014
产
中华人民共和国机械行业标准
JB/T11900—2014
电缆管理用导管系统
耐腐蚀套接紧定式钢导管配件
Conduit systems for cable management
-Corrosion resistant steel conduit fittings of sleeve fastening type
2014-05-06发布
2014-10-01实施
中华人民共和国工业和信息化部发布 JB/T11900—2014
目 次
前言 1 范围 2规范性引用文件， 3术语和定义. 4配件结构和尺寸，
I
4.1直通接头. 4.2弯通接头 4.3 安装盒接头 4.4配件端面. 4.5 配件与导管固定 5性能要求.. 5.1 一般要求 5.2耐腐蚀性能等级， 5.3机械性能。 5.4导线绝缘保护性能 5.5防护等级 5.6配件连接的电气连续性能 6试验方法
标志 8检验规则.. 8.1出厂检验. 8.2型式检验... 9包装、运输和贮存. 附录A（规范性附录）电气连续性试验附录B（规范性附录）抗拉强度试验附录C（规范性附录）性能代码. 附录D（规范性附录）镀锌层均匀性试验（硫酸铜溶解试验） D.1 试样准备. D.2 硫酸铜溶液配制方法 D.3 试验准备 D.4 试验方法. D.5 浸蚀终点的确定参考文献.
7
8
10 11 12 12 12 12 12 12 13
表1 直通接头基本结构和尺寸表2弯通接头基本结构和尺寸表3安装盒接头基本结构和尺寸表4恒力矩螺钉基本结构和尺寸 JB/T11900—2014
表5 耐腐蚀等级，表6 涂层性能. 表7 导管系统连接抗拉强度表8 配件抗压强度分类等级表9 耐冲击性能及试验值. 表B.1 抗拉强度试验的拉力值表C.1 第1位数字：抗拉强度等级表C.2 第2位数字：耐腐蚀等级。 表C.3 第3位数字：防止水进入防护性能表C.41 第4位数字：防止固体异物进入防护性能
6 .6
.10 11 11 11 .11
0
II JB/T11900—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国电器附件标准化技术委员会（SAC/TC67）归口。 本标准起草单位：广州市番禺天虹工业开发有限公司、中国电器科学研究院有限公司、TCL-罗格
朗国际电工（惠州）有限公司、广东华捷钢管实业有限公司、广东一通钢管科技有限公司、广州珠江管业科技有限公司、南京普天鸿雁电器科技有限公司、公牛集团有限公司、威凯检测技术有限公司、跃华控股集团有限公司、中山市长顺五金制品有限公司、佛山顺德区可图电器设计有限公司、徐州市产品质量监督检验所。
本标准主要起草人：黎达坚、蔡军、刘开喜、袁润超、吴伟国、樊茂华、金峰、阮立平、袁曲、王朝圣、欧阳玉清、李杰英、马源，姜惠芬，蔡映峰，罗时明。
本标准为首次发布。
II JB/T11900—-2014
电缆管理用导管系统
耐腐蚀套接紧定式钢导管配件
1范围
本标准规定了耐腐蚀套接紧定式钢导管配件的结构和尺寸，耐腐蚀性能等级、机械性能，导线绝缘保护性能，防护等级，配件连接的电气连续性能等技术要求，试验方法，标志，检验规则、包装，运输和贮存。
本标准适用于耐腐蚀套接紧定式钢导管配件注：包括钢制导管连接直通接头、弯通接头、管卡与安装盒接头、管路固定支架吊架、附件。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的弓用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1922003普通螺纹基本牙型 GB/T1720—1979漆膜附着力测定法 GB4208外壳防护等级（IP代码） GB/T4956一2003磁性基体上非磁性覆盖层覆盖层厚度测量磁性法 GB/T9274一1988色漆和清漆耐液体介质的测定 GB/T10125人造气氛腐蚀试验盐雾试验 GB/T20041.1一2005电气安装用导管系统第1部分：通用要求
3术语和定义
下列术语和定义适用于本文件。
3.1
导管配件conduitfitting 用以连接导管系统的一个或多个元件，或使之改变方向的器件［GB/T20041.12005，定义3.3］
3.2
套接紧定式导管配件socket adapter conduitfittingof sleevefasteningtype 导管与配件的连接处不形成螺纹，导管直接进入配件，采用螺钉固定的配件。
3.3
金属导管配件metal conduitfitting 仅以金属材料制成的导管配件。 ［GB/T16316—1996，定义3.2]
3.4
耐腐蚀导管配件 corrosion resistant conduit fitting 适应腐蚀环境条件下运行的导管配件。 JB/T11900—2014
3.5
直通接头straight-throughconnector 一种不改变方向、用于导管系统连接的部件。
3.6
弯通接头elbowconnector 一种改变方向、用于导管系统连接的部件。
3.7
安装盒接头mountingboxconnector 一种用于导管系统与安装盒连接的部件。
3.8
管卡 pipeclamp 使导管系统保持连续刚性和定位的部件。
3.9
恒力矩螺钉 :constant torque screw 用于限定紧固力矩的螺钉。
3.10
支架吊架brackethanger 悬吊支承导管系统的刚性部件。
3.11
附件accessory 用于导管系统连接、支承，以构成连续刚性结构系统所必需的其他部件。
配件结构和尺寸
4
4.1直通接头
直通接头在符合表1基本结构和尺寸的基础上，允许附加有利于连接效果的附属结构
表1直通接头基本结构和尺寸
单位为毫米
规格 $25 25
名称
16 16
$32 32
$20 20 +0.30 0
$40 40 +0.40 0
$50 50
内径d 内径极限偏差
壁厚s 长度L 螺纹直径螺纹长度
1.6±0.10
55±1
75±1
90±1
90±1
M5 3 7±0.2
螺纹孔中心距端部尺寸
螺纹孔数量
2
4
2 JB/T11900—2014
表1 直通接头基本结构和尺寸（续）
规格 Φ25
名称
$20 2.5
$40
$50
$16
$32
2XM5,
Hz
16、$20~$25
直通接头结构示例
2.5
4XM5 心
5
32、$4050
直通接头结构示例
4.2 弯通接头 4.2.1 弯通接头在符合表2基本结构和尺寸的基础上，允许附加有利于连接效果的附属结构。 4.2.2 导管直径小于32mm的管路改变方向时，其导管可使用工具直接弯曲。 4.2.3 弯通配件的弯曲部位变形量其最小尺寸不小于导入口内径的80%。 4.2.4 弯通配件的弯曲部位不得存在影响电缆通过的皱折。
表2弯通接头基本结构和尺寸
单位为毫米
规格 $40
名称
$32
$50
内径d 内径极限偏差
32
40 +0.40 0 1.6±0.10
50
壁厚s 导入长度L 螺纹直径螺纹长度
27.5±0.5
37.5±0.5
45±0.5
M5 3 7±0.5 4
螺纹孔中心距端部尺寸
螺纹孔数量 JB/T11900—2014
表2 弯通接头基本结构和尺寸（续）
规格 $40
名称弯曲半径示例
$50
$32
6D
L
90
SAX
弯通接头结构示例
90%
R1.5. 1
0
注：弯曲半径示例中“D”为导管的直径。弯曲半径可依照使用要求调整确定。 4.3 安装盒接头
安装盒接头在符合表3基本结构示例和尺寸的基础上，允许附加有利于连接效果的附属结构。
表3 安装盒接头基本结构和尺寸
单位为毫米
规格
名称内径d 内径极限偏差
$32 32
$40 40
$50 50
$16 16
§20 20
$25 25
+830 40±1 $20
+0:40 60±1 :40
壁厚S 长度Li
1.6±0.10
50±1 g32
60±1 050
缩口处螺纹公称直径缩口处螺纹规格缩口处螺纹长度L2 螺纹孔中心距端部尺寸
516
92.5 米制螺纹 螺距1.5
10 7±0.5 M5 3
螺纹直径爪形螺母厚度爪形螺母爪子高度
1
螺纹孔数量
2
1
MS
162025 安装盒接头
W
结构示例
5
L1
4
