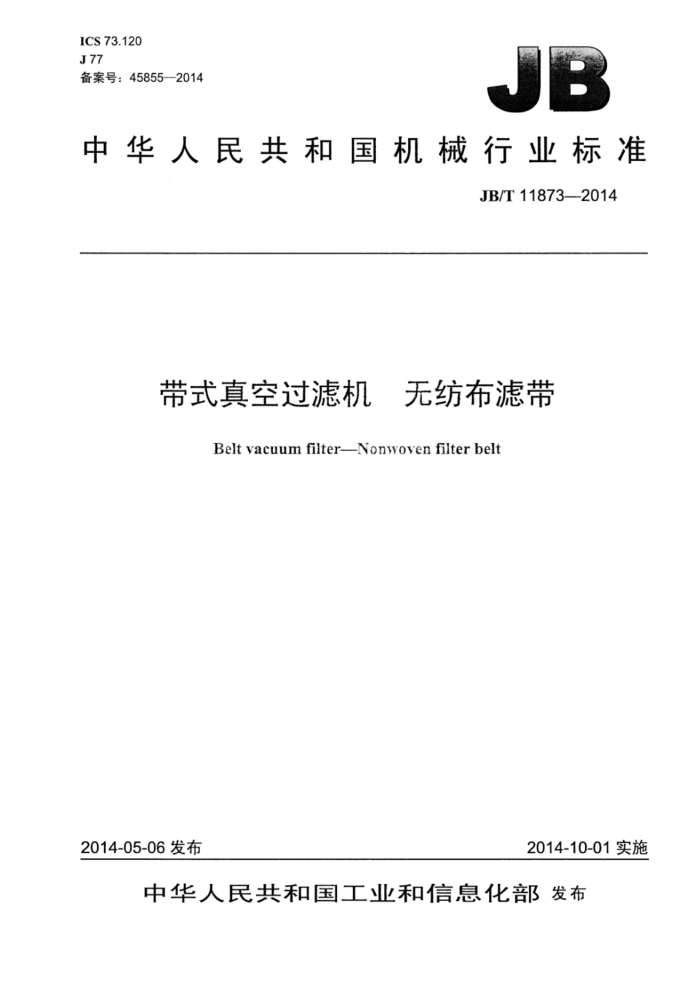

ICS 73.120 J77 备案号：45855--2014
JB
中华人民共和国机械行业标准
JB/T11873—2014
带式真空过滤机 无纺布滤带
Belt vacuum filter--Nonwoven filterbelt
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部发布 中华人民共和 国
机械行业标准
带式真空过滤机无纺布滤带
JB/T11873-2014
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm-0.75印张·23千字
2015年3月第1版第1次印刷
定价：15.00元
*
书号：15111·12172 网址：http：//www.cmpbook.com 编辑部电话： （010) 88379778 直销中心电话： （010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T11873—2014
目 次
前言 1 范围. 2规范性引用文件. 3术语和定义.. 4型号表示方法. 5技术要求. 6 试验方法
检验规则. 8标志、包装、运输和贮存、 图1带接头的滤带试样选取方法表1纤维材质符号表2滤带接头连接方式符号表3滤带截留精度符号.. 表4滤带表面处理方式符号表5带式真空过滤机使用要求. 表6不同材质滤带的最高安全使用温度表7滤带尺寸偏差表8滤带的检验项目
7
一 JB/T11873—2014
前 言
本标准按照GB/T1.1—2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国分离机械标准化技术委员会（SAC/TC92）归口。 本标准起草单位：大连华隆滤布有限公司。 本标准主要起草人：于志华、张虹、于洋、杨玉刚、浦云芸。 本标准为首次发布。
Ⅱ JB/T118732014
带式真空过滤机无纺布滤带
1范围
本标准规定了带式真空过滤机用无纺布滤带（以下简称滤带）的术语和定义、型式、基本参数、技术要求、试验方法，检验规则、标志、包装，运输和贮存。
本标准适用于带式真空过滤机用滤带。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T3820 纺织品和纺织制品厚度的测定 GB/T3923.1 纺织品织物拉伸性能第1部分：断裂强力和断裂伸长率的测定（条样法） GB/T4666 纺织品织物长度和幅宽的测定 GB/T4669 纺织品机织物单位长度质量和单位面积质量的测定 GB/T4774 过滤与分离名词术语 GB/T5709 纺织品非织造布术语 GB/T 6388 运输包装收发货标志 GB/T13306 标牌 GB/T13384 机电产品包装通用技术条件 JB/T11093 固液分离用织造滤布过滤性能测试方法
3术语和定义
GB/T4774GB/T5709界定的以及下列术语和定义适用于本文件。
3.1
无纺布滤带 nonwoven filter belt 用无纺布制作，由一定宽度和长度的滤带与接头组成的环形带。
3.2
滤带宽度beltwidth 滤带实际测量的平均宽度。
3.3
滤带长度beltlength 滤带总长度（含接头长度，即环形带的周长）。
3.4
滤带接头filterbeltclipper 为了使滤带形成环形，将其首尾两端连接，连接处为滤带接头。 JB/T11873—2014
3.5
烫光处理hotlighttreatment 使滤布通过低压热辊，获得较平整的表面，以利于清除滤饼的同时，又保证了滤布具有较小的透水
阻力。 3.6
轧光calendering 使滤布通过高压热辊，获得平整的表面，以利于清除滤饼。
3.7
烧毛singeing 将火口处于距滤带工作面一定距离处，将滤带表面纤维用火焰烧结的方式。
3.8
滤带厚度beltthickness 对滤带施加规定压力的水平基准板和测量板之间的垂直距离。
3.9
滤带单位面积质量beltmassperunitarea 单位面积滤带和所含的非纤维物质及水分的总质量。
3.10
接头断裂强力 seam intension 指定尺寸的样布在恒定速率下垂直拉伸，接头断裂时所能承受的最大拉力。
3.11
截留精度rejectionrate 指过滤初始阶段滤带对颗粒的截留能力，可用最大透过粒径或最小截留粒径表示。
3.12
热水收缩率shrinkageinhotwater 将滤带样品置于特定温度的水中规定时间后，滤带样品的长度变化率。
3.13
滤带对角线差thedifferenceof beltdiagonal length 打开滤带环形接头，将其平铺后，两条对角线长度的差值。
4型号表示方法
4.1型号排列规则
WZD/O-OOD
滤带表面处理方式，见表4 截留精度，见表3 滤带接头连接方式，见表2 纤维选用材质，见表1 带式真空过滤机用无纺布滤带
2 JB/T11873—2014
4.2 纤维材质符号
滤带选用纤维材质符号表示方法应符合表1的规定。
表1纤维材质符号
材质符号
聚酯 PET
聚丙烯 PP
聚酰胺6 PA6
聚酰胺66 聚四氟乙烯 复合材质 PA66
PTFE
FH
4.3 滤带接头连接方式
滤带接头连接方式表示方法应符合表2的规定。
表2滤带接头连接方式符号焊接
连接方式符号
卡钩连接
无端环形
H
W
K
4.4滤带截留精度
滤带截留精度表示方法应符合表3的规定。
表3 滤带截留精度符号
截留精度范围
2
1
10
50
5
100
150
μm 符号注：截留精度表示在1μm~9μm之间均在精度值前加00"，在10μm~99μm之间均在精度值前加“0"”，100μm
001
002
005
010
050
100
150
以上以实际精度值表示。
4.5滤带表面处理方式
滤带表面处理方式表示方法应符合表4的规定。
表4滤带表面处理方式符号
轧光
表面处理方式
烫光
烧毛
双面轧光 RY
单面轧光 DY
符号
TG
SM
4.6 标记示例
标记示例规定如下： a）带式真空过滤机用滤带，纤维材质为聚丙烯，接头连接方式为焊接，截留精度为5um，滤布表
面处理方式为单面轧光，则滤带的型式表示方法为：WZD/PP-H005DY b）带式真空过滤机用滤带，纤维材质为聚酯，接头连接方式为卡钩连接，过滤精度为50um，滤
布表面处理方式为双面轧光，则滤带的型式表示方法为：WZD/PET-K050RY； c）带式真空过滤机用滤带，纤维材质为聚酰胺6，接头连接方式为无端环形链接，过滤精度为100uml
滤布表面处理方式为烧毛，则滤带的型式表示方法为：WZD/PA6-W100SM。
3 JB/T118732014
技术要求
5
5.1 基本要求
滤带应符合本标准的规定，并按经规定程序批准的技术文件制造。 5.2 材料及外购件
所采用的材料及外购件应符合相应标准的规定，并应有供方的合格证书。 5.3 物理性能
滤带物理性能应符合表5、表6的规定。
表5 5带式真空过滤机使用要求
项目名称
滤带物理性能指标
断裂强力（经向） N/5cm 接头断裂强力N/5cm 定力伸长率（经向） % 热水收缩率（经向） %
≥1500 ≥1500 ≤1.8 ≤2.5
注：这里无纺布滤带的经向指无纺布基布的经向。
表6 不同材质滤带的最高安全使用温度
材质温度℃ 5.4 尺寸偏差
PA6 ≤95
PET ≤130
PP ≤90
PA66 ≤130
FH ≤130
PTFE ≤260
滤带尺寸偏差应符合表7的规定
单位为毫米
表7 滤带尺寸偏差
名 称带宽
尺寸范围 <2500 ≥2 500 <20 000
偏差值 ≤20 ≤30 ±50 ±80 ±100 ≤40 ±40 ± 50 ± 60 ≤1 10≤20
带长L
20 000≤L≤40 000
L>40 000 任意尺寸 <20000
两侧带长差
滤带对角线差
20000≤L≤40 000
L>40000 任意尺寸任意尺寸
边胶厚度边胶宽度n
5.5 5过滤性能 5.5.1 滤带的主要过滤性能参数： 4
