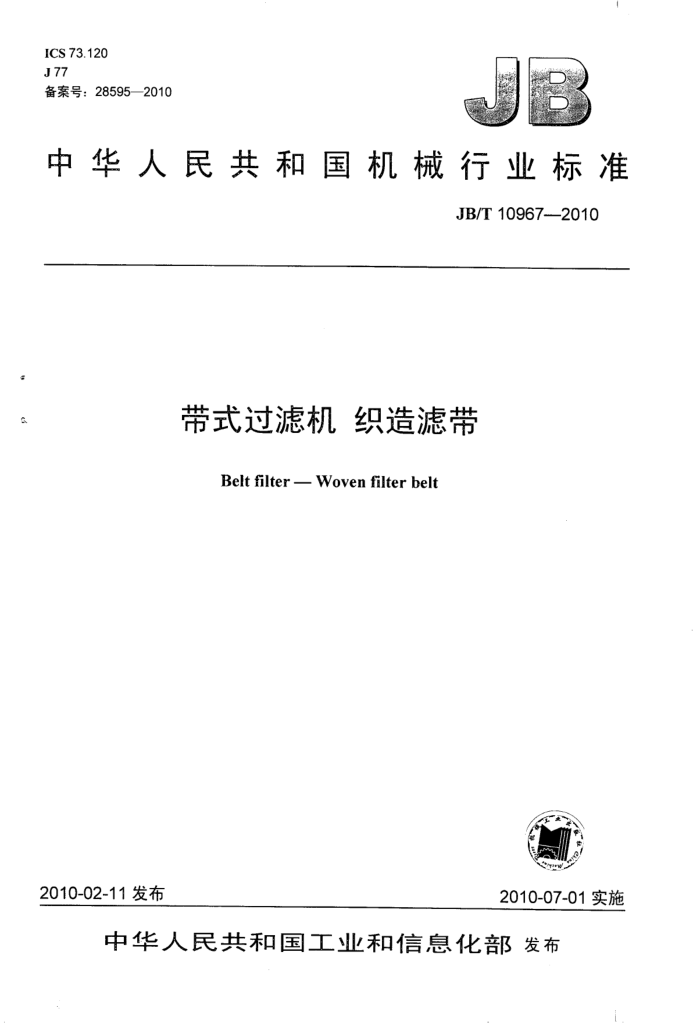

ICS 73.120 J 77 备案号：28595—2010
中华人民共和国机械行业标准
JB/T 10967-2010
带式过滤机织造滤带
Belt filter - Woven filter belt
2010-02-11 发布
2010-07-01实施
中华人民共和国工业和信息化部发布 JB/T 10967- -2010
次
目
前言 1 范围
推
规范性引用文件 3　术语和定义. 4 型号表示方法 4.1水平带式真空过滤机用滤带的型号表示方法. 4.2 带式压榨过滤机用滤带的型号表示方法 4.3 经线材质符号表示方法 4.4 标记示例 5技术要求 5.1，.材料及外购件 5.2 物理性能. 5.3 尺寸偏差. 5.4 过滤性能. 5.5 ·其他要求 5.6 外观质量 6. 试验方法. 6.1 断裂强力测定方法， 6.2 接头断裂强力测定方法： 6.3 定力伸长率测定方法. 6.4 滤带鼓泡孔径的测定方法 6.5 滤带透水性能的测定方法， .6.6 耐磨性能测定方法 6.7 真空过滤性能的测定方法 6.8 滤带长度测定方法… 6.9 滤带宽度测定方法 6.10 经密、纬密测定方法.… 6.11 滤带厚度测定方法 6.12 单位面积质量测定方法 6.13 热水收缩率测定方法 6.14 外观质量检验方法 7 检验规则 7.1 检验分类， 7.2 检验项目， 7.3 出厂检验 7.4 型式检验 8标志、包装、运输和贮存 8.1 标志
2
+
..
.............
+
.....
.6
.+ JB/T 10967—2010
8.2包装 8.3运输和贮存… 附录A（规范性附录）滤带鼓泡孔径的测定方法 A.1 术语和定义 A.2 测定原理 A.3 试验用液体 A.4 测定装置流程 A.5 仪器及装置 A.6计算公式 A.7 试验步骤 A.8 结果表示、 附录B（规范性附录）滤带透水性能的测定. B.1测定原理. B.2试验装置及仪器. B.3计算公式, B.4测定步骤. B.5数据处理附录（资料性附录）真空过滤性能的测定 C.1 术语和定义 C.2测定原理. C.3测定装置. C.4 计算公式 C.5 试样制备 C.6 测定条件.． C.7 数据处理. 图1 带接头的滤带试样选取方法图 A.1 滤带鼓泡孔径测定装置流程图. 图 B.1 滤带透水试验装置图 C.1 真空过滤性能测定装置流程示意图表1 经线材质符号表.…. 表 2 水平带式真空过滤机用滤带物理性能表表 3 带式压榨过滤机用滤带物理性能表表4不同材质滤带的最高安全使用温度表５滤带尺寸偏差表. 表．滤带的检验项目表表C.1过滤介质真空过滤性能测定记录表. 表 A.1 滤带鼓泡孔径测定采用的液体（20℃）表 A.2 滤带鼓泡孔径测定原始数据记录表 B.1 定压差下透水性能试验记录
中中
中一4 量骨究常素患
.
13 L
14 14 14 .15 15 15
+-++
1
14
+++-+....
16
10
1 JB/T 109672010
前 言
本标准的附录中附录 A、附录,B 为规范性附录，附录 C 为资料性附录。 本标准由中国机械工业联合会提出。 本标准由全国分离机械标准化技术委员会（SAC/TC92）归口。 本标准负责起草单位：厦门怡洋过滤材料工业有限公司、上海化工研究院。 本标准参加起草单位：无锡市金禾环保工程有限公司、昆山菲萝环保工程装备有限公司、湖州核华
机械有限公司、烟台桑尼核星环保设备有限公司。
本标准主要起草人：关太平、都丽红、林志新、王士勇、张德成、邓伯虎、郑庆增、林明辉。 本标准为首次发布。
III
. JB/T 10967—2010
带式过滤机 织造滤带
1范围.
本标准规定了水平带式真空过滤机和带式压榨过滤机用织造滤带（以下简称滤带）的型式、基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存等要求。
本标准适用于水平带式真空过滤机、带式压榨过滤机用织造滤带。 2规范性引用文件
下列文件中的条款，通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准；然而，鼓励根据本标准达成协议的各方研究可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T191包装储运图示标志（GB/T 191-2008，ISO 780：1997，MOD) GB/T3820纺织品和纺织制品厚度的测定（GB/T3820—1997，eqvISO5084：1996） GB/T 3923.1纺织品织物拉伸性能第1部分：断裂强力和断裂伸长率的测定＇条样法（GB/T
3923.1-1997, neg ISO/DIS 13934-1: .1994)
GB/T 4666 纺织品织物长度幅宽的测定（GB/T4666—2009，ISO22198：2006，IDT） GB/T4668机织物密度的测定（GB/T4668-1995，neqISO7211-2:：1984) GB/T 4669 纺织品机织物.单位长度质量和单位面积质量的测定（GB/T.4669—2008，ISO3801：
1997，MOD)
GB/T 4774 分离机械 名词术语 GB/T 6388 运输包装收发货标志 GB/T 13306 标牌 GB/T 13384 机电产品包装通用技术条件 GB/T21196.3纺织品马丁代尔法织物耐磨性能的测定第3部分：质量损失的测定（GB/T21196.3
-2007,ISO 12947-3:,1998，MOD) 3 术语和定义
GB/T 4774 中确立的以及下列术语和定义适用于本标准。
3.1
织造滤带 woven filter belt 定宽度和长度的织造滤布与接头组成的环形带。
3.2
滤带宽度belt width 滤带实际测量的平均宽度。
3.3
滤带长度belt length 滤带总长度（含接头长度，即环形带的周长）。
3.4
断裂强力 force at rupture 在规定条件下进行拉伸试验过程中，试样被拉断时所需的力。 JB/T 10967—2010
3.5
定力伸长率 elongation at definite force 指定尺寸的滤带试样在恒定速率下拉伸至一定的拉力，试样的伸长与其初始长度之比
3.6
沸腾孔径bubbling pore size 滤带绝大部分（80%以上）孔全部被气体打开，液体表面呈沸腾状态，此时通过测量试样两侧的压
差而计算出的孔径称为沸腾孔径。 3.7
经密 longitude density 滤带单位长度的经线根数
3.8
纬密 latitude density 滤带单位长度的纬线根
3.9
滤带厚度 belt thickn 对滤带施加规定压力的水平基准板和测量板之间的垂直距离。
3.10
滤带单位面积质量 beit mass'per unit area 滤带有效过滤面的单位面积和所含的非纤维物质及水分的总质量：
3.11
接头断裂强力 seam intension 指定尺寸的样布在恒定速率下垂直拉伸，接头断裂时所能承受的最大拉力，
3.12
耐磨指数 abrasion index 滤带承受外力磨损的性能，以试样反复受磨至破的次数表示，或以受磨一定次数以后的外观、强度、
厚度、质量等的变化程度来表示 3.13
·透水阻力 water resistanc 水垂直通过单位面积的滤带试样所受到的阻力
3.14
热水收缩率 shrinkage of hot water 将滤带样品置于一特定温度的水中一段时间后，滤带样品的长度变化率。
3.15
滤带对角线差 the difference of belt diagonal length 打开滤带环形接头，将之平铺后，两条对角线长度的差值。
4型号表示方法 4.1水平带式真空过滤机用滤带的型号表示方法
1-
ZD /
经密，单位为根/10cm 经线材质符号沸腾孔径，单位为um D代表经线为单丝，F代表经线为复丝水平带式真空过滤机用滤带
2
JB/T 10967--2010
表3 带式压榨过滤机用滤带物理性能表
单位 N/cm % 次/mg %
项目名称接头断裂强力定力伸长率耐磨指数热水收缩率
滤带物理性能指标
≥2 000 ≤0.5 ≥500 ≤1.5
注：定力伸长率、热水收缩率均指滤带经向参数。
表 4 不同材质滤带的最高安全使用温度 PP
材质温度 ℃
PET 120
PA6 90
PA66 120
PPS 190
PAN 135
PTFE
80
260
5.3 尺寸偏差
滤带尺寸偏差应符合表5的规定。
表5 滤带尺寸偏差表
单位：mm
偏差值
名 称带宽
尺寸范围 <2 500 ≥2 500 <20 000 20 000≤L≤40 000
真空带 ±10 ±15
压榨带 ±6 ±10
±20 ±40 ±60 ≤20 ±20 ±30 ±40 ≤1 ≥10 ≥10
带长 (L)
L>40 000 任意尺寸 <20 000
两侧带长差
20 000≤L≤40 000
滤带对角线差
L>40 000 任意尺寸任意尺寸任意尺寸
边胶厚度（若需边胶处理）边胶宽度（若需边胶处理）轧花宽度（若需轧花处理）
5.4 过滤性能 5.4.1滤带的主要过滤性能参数：
a）滤带的沸腾孔径； b）透水速率、透水阻力; c）真空过滤性能。
5.4.2滤带的过滤性能参数应符合设计要求。 5.5其他要求 5.5.1滤带经线截面尺寸、经密、滤带厚度、 滤带单位面积质量等性能指标应符合设计要求。 5.5.2滤带在制作完成后应进行整体定型处理。 5.6外观质量
