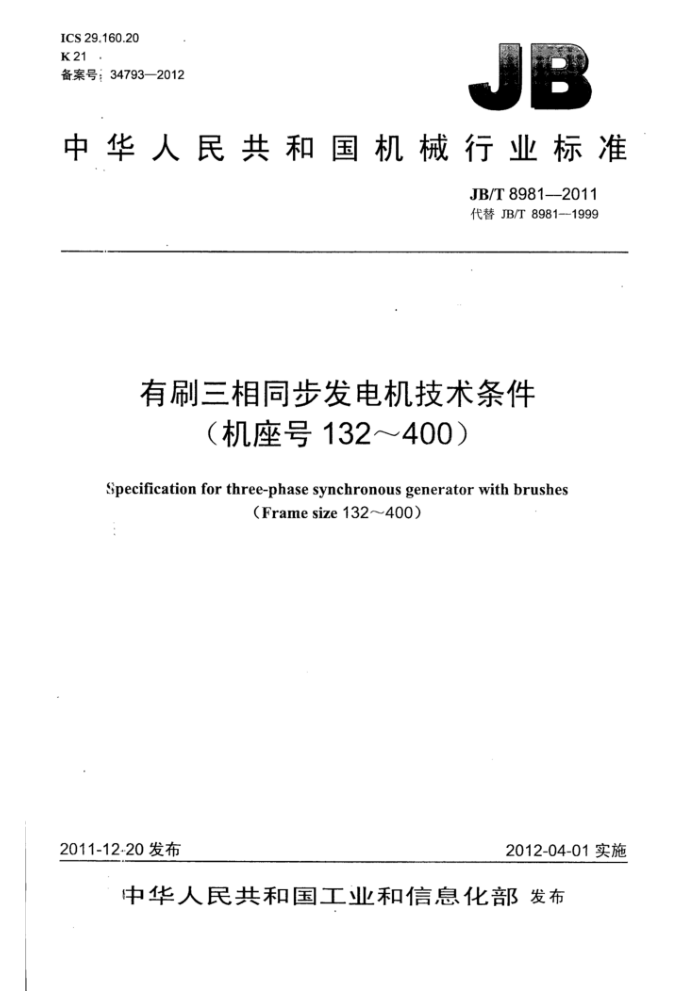

ICS 29:160.20 K 21 备案号：34793—2012
中华人民共和国机械行业标准
JB/T 8981--2011 代替 JB/T 8981--1999
有刷三相同步发电机技术条件
（机座号132～400）
Specification for three-phase synchronous generator with brushes
(Frame size 132～400)
2011-12-20 发布
2012-04-01实施
中华人民共和国工业和信息化部发布 JB/T 8981—2011
目 次
前言 1范围 2 规范性引用文件 3型式、基本参数与尺寸 4技术要求. 5试验方法... 6 检验规则. 7标志、包装及保用期. 附录A（规范性附录）机座号与功率和转速的对应关系图 1 IMB3... 图 2 IMI B34 表 1 发电机的额定功率表 2 发电机的安装尺寸及公差，表3轴伸键的尺寸及公差表4径向圆跳动公差表 5 径向圆跳动及端面圆跳动公差表6 稳态电压和瞬态电压特性表 7 发电机的效率（n）保证值. 表 8 空气间接冷却绕组的温升限值. 表 9 测点位置表 10 耐电压试验表 11 空载最大A计权声功率级值LwA 表 12 在空载时测得的振动速度的有效值表13电磁发射限值表14试验项目，表15出线端子标志表 A.1 机座号与功率和转速的对应关系
II
10 1 13 15 2
9 O 12 13 15 JB/T 8981-2011
前言
本标准按照GB/T1.1--2009给出的规则起草。 本标准代替JB/T8981-1999《有刷三相同步发电机技术条件（机座号132～400)》，与JB/T8981
1999相比主要技术变化如下：
电话谐波因数（THF）改用总谐波畸变率（THD）来考核； -增加了“谐波电流因数（HCF）不超过0.05”和“负序和零序电流分量均不超过正序分量的5%” 的要求； -效率容差：修改为“150kW及以下时为-0.15（1-n)；150kW以上时为-0.10（1-n）"； -155（F）级绝缘的ETD温升限值：修改为“115K"；电磁骚扰限值：修改为“电磁发射限值，并相应改变表格内的内容叙述方式”； -振动：按GB10068--2008的规定；噪声：按GB10069.3-2008的规定。
本标准由中国机械工业联合会提出。 本标准由全国旋转电机标准化技术委员会（SAC/TC26）归口。 本标准负责起草单位：上海电器科学研究所（集团）有限公司、上海电机系统节能工程技术研究中
心有限公司、浙江临海电机有限公司、福建福安闽东亚南电机有限公司、浙江金龙电机股份有限公司。
本标准参加起草单位：佳木斯电机股份有限公司。 本标准起草人：葛荣长、刘憬奇、倪文乞、龚定章、沈裕生、卢友文、叶锦武、常颜芹。 本标准所代替标准的历次版本发布情况为：
JB/T8981--1999。
II JB/T 8981--2011
有刷三相同步发电机技术条件
（机座号132～400）
1 范围
本标准规定了往复式内燃机驱动的有刷三相同步发电机的型式、基本参数与尺寸、技术要求、试验方法、拉验规则、标志、包装及保用期的要求。
本标准适用于往复式内燃机驱动的额定频率为50Hz的有刷三相同步发电机（机座号132～400) （以下衡称发电机）。
注：本标准可供额定频率为60Hz的发电机参考。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191--2008包装储运图示标志 GB1552008旋转电机定额和性能 GB/T997一2008旋转电机结构型式、安装型式及接线盒位置的分类（IM代码） GB/1029—2005三相同步电机试验方法 GB/I1993-1993旋转电机冷却方法 GB/ 2829—2002 周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查） GB/4772.1-1999旋转电机尺寸和输出功率等级第1部分：机座号56～400和凸缘号55～1080 GB 2.824--2004 工业、科学和医疗（ISM）射频设备电磁骚扰特性限值和测量方法 GB/4942.1—2006旋转电机整体结构的防护等级（IP代码）分级 GB10068—2008轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值 GB/10069.1-2006旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法 GB/12351--2008热带型旋转电机环境技术要求 GB/T12665—2008电机在一般环境条件下使用的湿热试验要求 GB1:1711—2006中小型旋转电机安全要求 GB/T22714-2008交流低压电机成型绕组匝间绝缘试验规范 GB/T22717—2008电机磁极线圈及磁场绕组匝间绝缘试验规范 GB/T22719.1一2008交流低压电机散嵌绕组匝间绝缘第1部分：试验方法 GB/T22719.22008交流低压电机散嵌绕组匝间绝缘第2部分：试验限值
3型式、基本参数与尺寸 3.1发电机的外壳防护等级为IP11、IP21、IP22、IP23（按GB/T4942.1-—2006的规定）。 3.2发电机的冷却方法为IC01（按GB/T1993的规定）。 3.3发电机的结构及安装型式为IMB3、IMB9、IMB15、IMB34、IMB35（凸缘内外止口均可），也可制成底脚抬高有凸缘端盖IMB5/IMB20、IMB14/IMB20的安装型式（按GB/T997—2008的规定）。 3.4．发电机的定额是以连续工作制（S1）为基准的连续定额。 3.5发电机的额定频率为50Hz。 JB/T 89812011
3.6 发电机的额定电压为400V。电枢绕组为中性点有引出线的星形接法。 3.7 发电机的额定功率因数为0.8（滞后）。 3.8 发电机的额定功率按表1的规定，单位可用kVA或kW表示。机座号与功率和转速的对应关系见附录 A。
表 1 发电机的额定功率
额定功率 kVA 额定功率
3.75 6.25 9.38 (10) 12.5
(18.75) 20
15
25
30
(15) 16
3
7.5 (8)
10
20
5
24
12
kw 额定功率 kVA 额定功率 kw 额定功率 kVA 额定功率
37.5 50 62.5 80
93.75 (105) 112.5 150 (168.75) 187.5
30
50
64
(84)
90
(135)
40
75
120
150
(200) 250 312.5 350 (375) 400 443.75 500 625
(160) 200 250 280 (300) 320
355 400
500
kw 注：应优先采用不带括号者。
3.9发电机尺寸及公差： 3.9.1发电机的结构型式、安装尺寸及公差由企业标准规定，且符合GB/T4772.1—1999的规定；IMB3、 IMB34型式的安装尺寸及其公差应优先采用本标准中表2（图1、图2）的规定。单轴承发电机由制造厂和用户按协议生产。
鱼
4XK
图 IM B3
XS
a
4X
图 2 IM B34 JB/T 8981--2011
.sz]
2
.St 4
单 凸缘孔数
8
3 4
1 镀搓位 公
5
6
@o 00
@o 基本尺寸 OUW ziw]
@l 91W
91W
基本尺寸 P 极限偏差
0
R
000 000 0 00 05 4
9100 8100千 220 099
基本尺寸 001 00 0 000
OSE
OSs 009
S9 5 0 OSE 00 OW zw
M
91W
OEW
00
啵差做公极限偏差基本尺寸 2 s'tl 极限偏差
@o @ 3.
@0 @s
3 2 3
0.
S81
4
-4
1
2 0 0 10 2 —0 0 5 000
乙 湛本尺寸
1
.
极限偏差基本尺寸 2 3 3 一 4 8 0 1 8 0 极限偏差
.
.
.
F
基本尺寸 0 2—4 8 2 2 -3 2
拉
050F
极限偏差 3 '0f 0F 基本尺寸 8
x)
（）
0t1
3
01
0
极限偏差
D
基本尺寸 2 8 14 -4 8 1 0 18 0 001
0'F
0
07
极限偏差基本尺寸 8 0 2 8 9 0 % 4 087 基本尺寸 2
C
100 4 800 190 987 8 958 0P 8
B
4
-00
基本尺寸 0 5 0 0 6 4 5 0 机座号
8
A
K
R
>
P
3 JB/T 8981—2011
3.9.2 发电机轴伸键的尺寸及公差应符合表3的规定。
单位为毫米
表3轴伸键的尺寸及公差
轴伸直径
键宽 10 ~0.022 12 -0.027
键高 8 0.090 9 .0.090
32 38 42 48 60 70 80 90 100
14 0.027 18 0.027
11 0.10 12 0.110 14 0.10 16 ~0.10
20 0.033 22 -0.03
25 0.03 28 -0.033
3.9.3 轴伸长度一半处的径向圆跳动公差应不大于表4的规定。
表4 径向圆跳动公差
单位为毫米
轴伸直径
圆跳动公差
≥32~48 >48~80 >80～100
0.05 0.06 0.07
3.9.4凸缘止口对发电机轴线的径向圆跳动和凸缘配合面对发电机轴线的端面圆跳动公差应不大于表 5的规定。
表5径向圆跳动及端面圆跳动公差
单位为毫米
凸缘止口直径
圆跳动公差
0.100 0.125 0.160
≥130～230
>230~350 >350~550
4技术要求 4.1 发电机应符合本标准的要求，并按照经规定程序批准的图样及技术文件制造。 4.2在下列的海拔和环境空气温度条件下，发电机应能额定运行。 4.2.1海拔不超过1000m。 4.2.2最高环境空气温度随季节而变化，但不超过40℃。
注：如发电机指定在海拔超过1000m、最高环境空气温度高于或低于40℃的条件下使用时，按GB755-2008的
规定。
4.2.3最低环境空气温度为-15℃。按需要可为-25℃或-40℃。 4.3按需要可制成在环境空气温度为50℃带额定负载运行4h的发电机，其稳态电压调整率仍须符合本标准的规定。其他因环境温度提高到50℃时有影响的项目，可不按本标准考核。 4.4发电机按需要可制成湿热带型。该发电机除应符合本标准的要求外，还应符合GB/T12351的规定。
X JB/T 8981—2011
4.5 发电机运行期间电压和频率变化按GB755的规定。 4.6发电机及其励磁系统应能可靠起励。 4.7 发电机的励磁系统应设置电压整定装置，该装置亦可安装在配电板上。
发电机空载时，上限电压（Usup）整定范围|△Usupl及下限电压（UsDo）整定范围|△UsDol均应不小于5%。
发电机上限电压整定范围△Usup和下限电压整定范围AUsDo按式（1）、式（2）计算：
Usup -Uz ×100% UN Uspo -Uα ×100%
AUsup
(1)
△UsDo
(2)
Un
式中: Usu"?上限整定电压，单位为伏（V); Usro—下限整定电压，单位为伏（V); U 一发电机额定电压，单位为伏（V)。 注：对不需要并联运行及不要求电压整定的发电机或用户另有要求时，电压整定范围可另行协议。
4.8发电机从空载到额定负载，电压应能保持在（1土Sstu）Un范围内，Stu为发电机的稳态电压调整率，分Gj、（i2、G3、G4四级（见表6）。su按式（3）计算：
Umax -Umin n ×100%
Sstu =
(3)
2Un
式中: Umax+ Umin— 负载在满载与空载之间变化时，发电机端电压（有效值）的最大值和最小值，按三
相平均值最大值和最小值计算，单位为伏（V)；
UN一发电机额定电压，单位为伏（V)。
稳态电压调整率是在下列条件下确定的： a）负载功率从零到额定功率，且三相电流平衡。 b）功率因数为0.8（滞后）到1。 c）原动机的转速变化率规定为5%（即空载时为105%额定转速，满载时为额定转速）。原动机的
轻速变化率小于5%而另有规定时，则按规定的转速变化率。 d）发电机的空载电压应接近额定电压。
4.9发电机及其励磁系统在额定转速和接近额定电压状态下空载运行，突加60%额定电流，功率因数不超过0.4（滞后）的恒阻抗三相对称负载。稳定后再突卸此负载，发电机的瞬态电压调整率及其电压变化后恢复并保持在（1±Sstu）Un之内所需的时间（恢复时间）应不大于表6的规定。
表6稳态电压和瞬态电压特性
特性级别稳态电压调整率&tu
G3 1 -15 20 1.5
Gi 5 -30 35 2.5
G2 2.5 -20 25 1.5
G4 AMP AMP AMP AMP
最大瞬态电压降5-dynu 最大瞬态电压升S+dymu
瞬态电压训整率
%
恢复时间 s
注：AMP 由用户和制造厂协议。 瞬态电压调整率按式（4)、式（5）计算：
5
