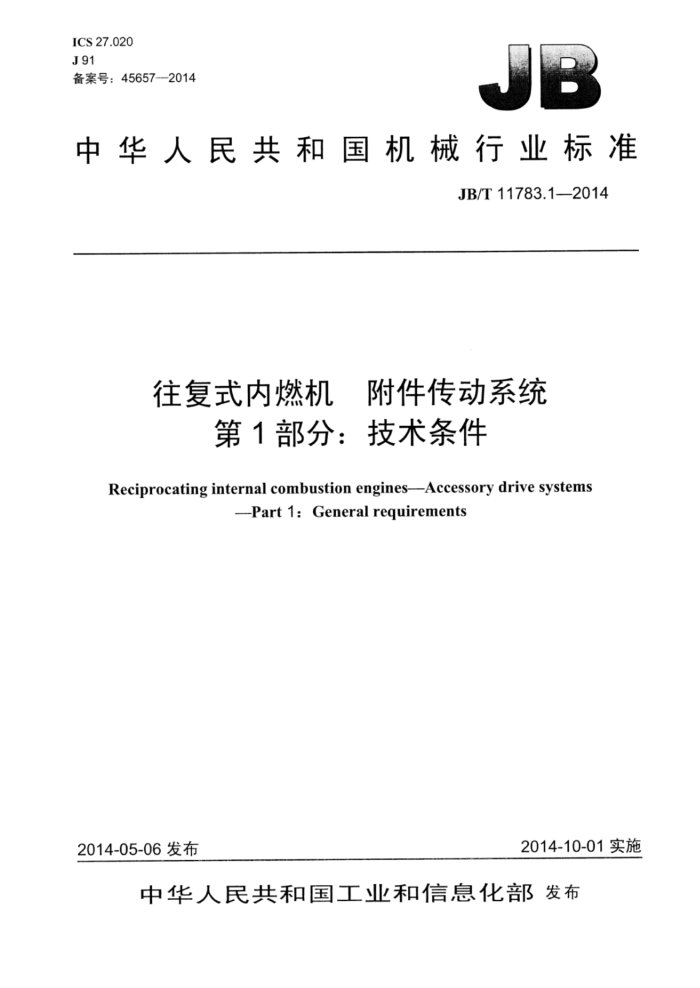

ICS27.020 J91 备案号：45657--2014
中华人民共和国机械行业标准
JB/T11783.1—2014
往复式内燃机 附件传动系统
第1部分：技术条件
Reciprocating internal combustion engines-Accessory drive systems
--Part 1: General requirements
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
往复式内燃机附件传动系统
第1部分：技术条件 JB/T 11783.1—2014
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mmX297mm-1.75印张-53千字
2015年3月第1版第1次印刷
定价：27.00元
+
书号：15111-11974 网址：http：//www.cmpbook.com 编辑部电话：（010）88379778 直销中心电话： （010) 88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T11783.1—2014
目 次
前言范围. 2规范性引用文件 3术语和定义 4带.
4.1V带 4.2多楔带 5带轮 5.1V带轮.. 5.2多楔带轮 6张紧器.. 6.1分类... 6.2要求. 7标志、包装、运输和贮存 7.1标志.
13 16 16 17 22 22 22 22 22
7.2 包装 7.3 运输 7.4 贮存
图1 V带结构图2 V带截面.. 图3 V带露出高度. 图4 PK带结构. 图5 PK带截面图6 PK带露出高度图7 单槽V带轮槽型图8 多槽V带轮槽型图9 PK带轮槽型. 图10 PK带轮直径图11 节径的确定.. 图12 机械式自动张紧器结构型式图13 机械式自动张紧器结构图14 机械式自动张紧器弹簧扭矩误差曲线图15 附件传动系统布置图16 机械式自动张紧器特性. 图17 张紧器动态扭矩输出图18 轴承座高度示意，图19 轴承座平面倾角示意
1
10 11 14 14 16 17 18 18 19 19 20 21 21
1 JB/T11783.12014
表1V带外观质量要求表2V带截面尺寸表3V带有效长度表4V带露出高度极限偏差表5V带物理性能表6V带疲劳寿命.. 表7PK带截面尺寸表8PK带有效长度极限偏差和中心距变化量.. 表9PK带物理性能表10 PK带疲劳寿命.. 表11 车用V带轮轮槽尺寸. 表12 非车用V带轮轮槽尺寸，表13 PK带轮轮槽尺寸.. 表14 槽间直径差值表15 径向圆跳动公差. 表16 圆球（或圆柱）外缘带轮直径的极限偏差
6
8 8 9
12 14 15 15 .16
II JB/T11783.1—2014
前言
JB/T11783《往复式内燃机附件传动系统》分为两个部分：
一第1部分：技术条件；一第2部分：试验方法。
本部分为JB/T11783的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国内燃机标准化技术委员会（SAC/TC177）归口。 本部分起草单位：上海内燃机研究所、常州常瑞天力动力机械有限公司、盖茨优霓塔传动系统（苏
州）有限公司、东风朝阳朝柴动力有限公司。
本部分主要起草人：计维斌、高敏、乔亮亮、郭华、瞿俊鸣、贾贵起、赵霄鹏、钱华金、王增宝、 秦娟、傅红良、宋国婵。
本部分为首次发布。
III JB/T11783.1--2014
住复式内燃机阝 附件传动系统
第1部分：技术条件
1范围
JB/T11783的本部分规定了往复式内燃机附件传动系统用带、带轮和张紧器的产品分类、型号编制规则和技术要求，以及标志、包装、运输和贮存。
本部分适用于道路车辆、农用拖拉机和林业机械、工程机械、船舶、发电机组、排灌机械等内燃机用附件传动系统，正时传动系统除外。对其他行业用传动系统的带、带轮和张紧器，只要制造厂和客户商定，也可对本部分作适当修改后使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T6931.1带传动术语第1部分：带传动基本术语 GB/T6931.2带传动术语第2部分：V带和多楔带传动术语 GB/T10412普通和窄V带轮（基准宽度制） GB/T11357 带轮的材质，表面粗糙度及平衡 GB/T11545 带传动汽车工业用V带疲劳试验 GB12732 汽车V带 GB13552 汽车多楔带 JB/T10859 滚动轴承汽车发动机张紧轮和情轮轴承及其单元 SAEJ2436 6附件传动装置张紧器测试标准（机械旋转型）［Accessorydrivetensionerteststandards
(mechanical rotarytype)]
3术语和定义
GB/T6931.1和GB/T6931.2界定的以及下列术语和定义适用于本文件。
3.1
联组V带powerbandV-belt 多根V带通过高强度的顶层织物连成一体，以满足大功率和高配组差要求的传动带。
3.2
配组差matching tolerance of multiple V-belts 多带成组传动时，同组V带长度的最大允许误差。
3.3
基准长度datum length 传动带在特定带轮宽度位置处的周长。
1 JB/T11783.1—2014
4带
4.1V带 4.1.1分类 4.1.1.1型号
V带按截面尺寸分为AV10、V10、AV13、V13、AV17、V15、AV22~20A、A、AX、B、BX、C、 CX、XPZ、3VX、XPA、XPB、5VX、XPC及并联带2/AV10、2/AV13、2/AV15等型号。 4.1.1.2标记
V带标记按下列顺序的数字和字母来表征： a）第1组字母表示型号。 b）第2组数字表示有效长度［单位为毫米（mm）］的有：AV10、V10、AV13、V13、AV17、V15~
AV22、20A、2/AV10、2/AV13、2/AV15；表示内周长［单位为英寸（in）］的有：AX、BX、 CX、A、B、C；表示基准长度［单位为毫米（mm）的有：XPZXPA、XPB、XPC；表示10 倍有效长度［单位为英寸（in）］的有：3VX、5VX。
示例：
AV10×1430
有效长度［单位为毫米（mm）] 型号
AX
60
内周长［单位为英寸（in）］型号
XPZ 1420
基准长度［单位为毫米（mm）】 型号
3VX 600
10倍有效长度［单位为英寸（in）］型号
2/AV10×1000
有效长度【单位为毫米（mm）］型号（2联组）
4.1.1.3结构
V带的结构型式可分为包边V带、切边V带。切边V带又分为普通切边V带、有齿切边V带和底胶夹布切边V带三种，如图1所示。
2 JB/T11783.1-2014
c）有齿切边V带
b）普通切边V带
a）包边V带
中
8
d）底胶夹布切边V带
说明： 1- 一胶帆布： 5- 一芯绳：
一底胶； 7- 一底布：
一顶布； 3——顶胶；
6-
一缓冲胶；
一底胶夹布。
4
8-
图1V带结构
4.1.2要求 4.1.2.1 外观质量
V带的外观质量应符合表1的规定。
表1V带外观质量要求
要求
V带类别
缺陷名称带角胶帆布破损
外胶帆布每边累计破损长度不超过带长的30%
（内胶帆布不允许有）
鼓泡胶帆布搭缝脱开带身压偏
包边V带
不允许
飞边鼓泡带偏、开裂
顶面单侧飞边不得超过0.5mm
切边V带
不允许
4.1.2.2尺寸 4.1.2.2.1 截面尺寸
V带的截面尺寸见图2和表2。
