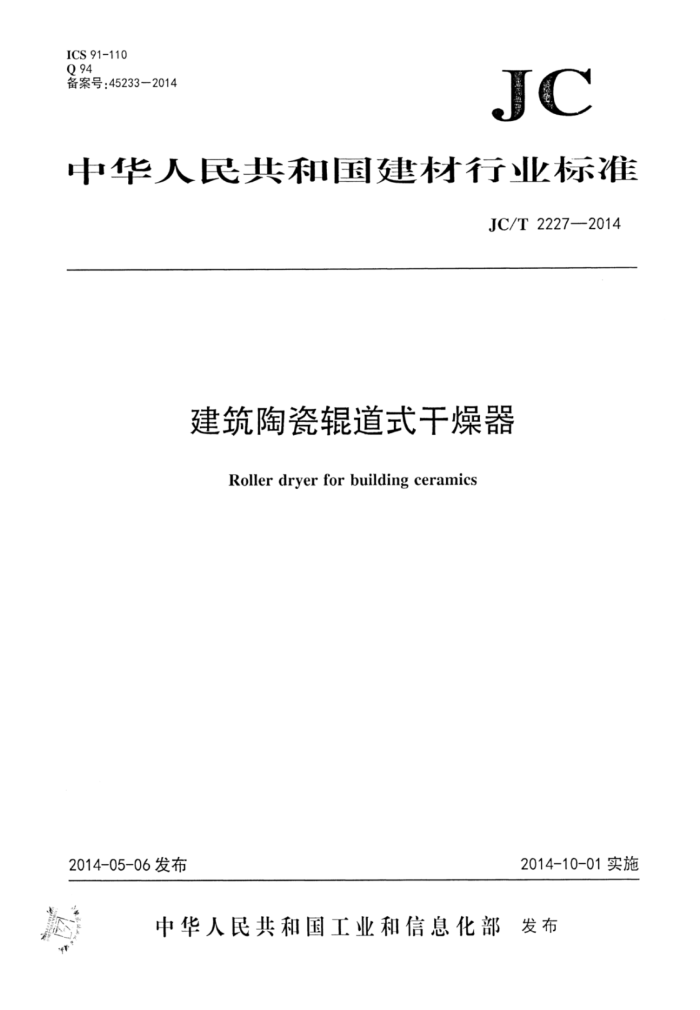

ICS 91-110 Q94 备案号：45233—2014
JC
中华人民共和国建材行业标准
JC/T 2227—2014
建筑陶瓷辊道式干燥器
Roller dryer for building ceramics
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部 发布 中华 人民 共 和 国建材行业 标准建筑陶瓷辊道式干燥器
JC/T 22272014
*
中国建材工业山版社山版建筑材料T业技术监督研究中心
(原国家建筑材料工业局标准化研究所)发行新华书店北京发行所发行各地新华书店经售
地矿经研院印刷厂印刷版权所有不得翻印
*
开本880×1230 1/16印张1 字数28千字 2014年8月第一版2014年8月第一次印刷
印数1—800定价24.00元
书号：155160·431
* 编号：0975
网址：www.standardenjc.com 电话：(010)51164708 地址：北京朝阳区管庄东里建材大院北楼 邮编：100024 本标准如出现印装质量问题，由发行部负责调换。 JC/T2227—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由国家建筑材料工业机械标准化技术委员会归口。 本标准负责起草单位：广东科达机电股份有限公司、广东摩德娜科技股份有限公司。 本标准参加起草单位：广东中鹏热能科技有限公司、中国建材机械工业协会。 本标准主要起草人：陈水福、李振中、熊亮、万鹏、唐丹、荆海山、蔡中杰。 本标准为首次发布。
I JC/T2227—2014
建筑陶瓷辊道式干燥器
1范围
本标准规定了建筑陶瓷辑道式干燥器的分类、型号和基本参数、要求、试验方法、检验规则以及标志、包装、运输和贮存。
本标准适用于建筑陶瓷砖、陶瓷板和陶瓷瓦的辊道式干燥器（以下简称干燥器）。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T191包装储运图示标志 GB/T1184—1996形状和位置公差 未注公差值 GB/T1804—2000 ）一般公差未注公差的线性和角度尺寸的公差 GB2894 安全标志及其使用导则 GB 4053.1 固定式钢梯及平台安全要求 第1部分：钢直梯 GB 4053.2 固定式钢梯及平台安全要求 第2部分：钢斜梯 GB 4053.3 固定式钢梯及平台安全要求 第3部分：工业防护栏杆及钢平台 GB5226.1一2008机械电气安全机械电气设备 第1部分：通用技术条件（IEC60204-12005，
IDT)
GB6222—2005 工业企业煤气安全规程 GB/T 6388 运输包装收发货标志 GB/T 8196 机械安全防护装置 固定式和活动式防护装置设计与制造一般要求(GB/T8196-
一
2003，ISO14120:2002，MOD)
GB 11174 液化石油气 GB/T11835 绝热用岩棉、矿渣棉及其制品 GB/T 13306 标牌 GB/T 13384 机电产品包装通用技术条件 GB/T13612 人工煤气 GB/T 16400 绝热用硅酸铝棉及其制品 GB/T 16471 运输包装件尺寸与质量界限 GB/T 16618 工业密炉保温技术通则 GB 17167 用能单位能源计量器具配备和管理通则 GB/T17248.3声学机器和设备发射的噪声 工作位置和其他指定位置发射声压级的测量现
场简易法
GB 17820 天然气 GB50093 自动化仪表工程施工及验收规范 GB50171 电器装置安装工程盘、柜及二次回路结线施工及验收规范
1 JC/T2227—2014
GB50205钢结构工程施工质量验收规范 JB/T8828切削加工件通用技术条件 JC/T402一2006水泥机械涂漆防锈技术条件 JC/T413辊道窑用陶瓷辊 JC532—2007 建材机械钢焊接通用技术条件
3 分类、型号和基本参数
3.1 分类 3.1.1 按热源不同分为：
a) 燃油(Y)：轻柴油、煤汕等； b) 燃气（Q）：天然气、人工煤气、液化石油气等： c) 窑炉余热(不标)。
3. 1.2 按干燥砖坏的运行通道层数分为：
a) 单层(不标注)； b) 多层（按层数标阿拉伯数字）。
3.1. 3 按供热结构特征分为：
a) 燃料供热型(A)； b) 燃料供热+窑炉余热型(B)； c) 窑炉余热型(C)。
3.2型号
干燥器的型号表示方法见图1。
GG A /△
A 口
供热结构特征代号热源代号层数间隔符长度，单位为米(m) 分隔符内宽，单位为米(m) 产品代号
图1 型号表示方法
示例：热源为天然气，供热结构特征为燃料供热型，内宽为3.4m，长为187m的二层辑道式干煤器标记为：
T燥器JC/T2227—2014GG3.4/187—2QA
3.3基本参数
干燥器的基本参数见表1。
2
