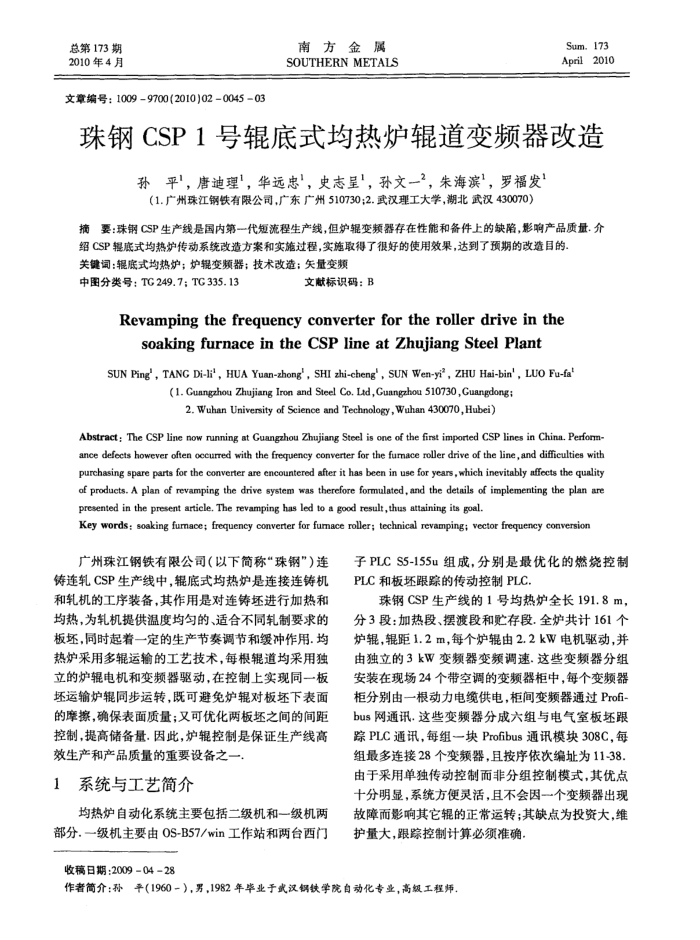

总第173期 2010年4月
文章编号：10099700(2010)02004503
南方金属 SOUTHERNMETALS
Sum.173 April2010
珠钢CSP1号辊底式均热炉辊道变频器改造
孙平"，唐迪理"，华远忠"，史志呈"，孙文一”，朱海滨"，罗福发（1.广州珠江钢铁有限公司，广东广州510730;2.武汉理工大学，湖北武汉430070）
摘要：珠钢CSP生产线是国内第一代短流程生产线，但炉辑变频器存在性能和备件上的缺陷，影响产品质量.介
绍CSP辑底式均热炉传动系统改造方案和实施过程，实施取得了很好的使用效果，达到了预期的改造目的关键词：辑底式均热炉；炉辑变频器；技术改造；失量变频
中图分类号：TG249.7；TG335.13
文献标识码：B
Revampingthefrequency converterfortherollerdriveinthe
soakingfurnaceintheCSPlineatZhujiangSteelPlant
SUN Ping' , TANG Di-li', HUA Yuan-zhong', SHI zhi-cheng', SUN Wen-yi°, ZHU Hai-bin', LUO Fu-fa
(1. Guangzhou Zhujiang Iron and Steel Co. Lid,Guangzhou 510730,Guangdongi 2, Wuhan University of Scienoe and Technology, Wuhan 430070,Hubei)
Abstract: The CSP line now running at Guangzhou Zhujiang Steel is one of the first imported CSP lines in China, Perform-ance defects however often occurred with the frequency converter for the fumace roller drive of the line,and difficulties with purchasing spare parts for the converter are encountered after it has been in use for years,which inevitably affects the quality of products. A plan of revamping the drive system was therefore formulated, and the details of implementing the plan are presented in the present article, The revamping has led to a good result,thus attaining its goal.
Key words: soaking fumace; frequency converter for fumace roller; technical revamping; vector frequency conversion
广州珠江钢铁有限公司（以下简称“珠钢”）连铸连轧CSP生产线中，辑底式均热炉是连接连铸机和轧机的工序装备，其作用是对连铸坏进行加热和均热，为轧机提供温度均匀的、适合不同轧制要求的板坏，同时起着一定的生产节奏调节和缓冲作用.均热炉采用多辑运输的工艺技术，每根辊道均采用独立的炉辑电机和变频器驱动，在控制上实现同一板坏运输炉辊同步运转，既可避免炉辊对板坏下表面的摩擦，确保表面质量；又可优化两板坏之间的间距控制，提高储备量.因此，炉辊控制是保证生产线高
效生产和产品质量的重要设备之一 1系统与工艺简介
均热炉自动化系统主要包括二级机和一级机两部分.一级机主要由OS-B57/win工作站和两台西门收稿日期：2009-0428
子PLCS5-155u组成，分别是最优化的燃烧控制 PLC和板坏跟踪的传动控制PLC.
珠钢CSP生产线的1号均热炉全长191.8m，分3段：加热段、摆渡段和贮存段.全炉共计161个炉辊，辑距1.2m，每个炉辊由2.2kW电机驱动，并由独立的3kW变频器变频调速.这些变频器分组安装在现场24个带空调的变频器柜中，每个变频器柜分别由一根动力电缆供电，柜间变频器通过Profi-bus网通讯.这些变频器分成六组与电气室板坏跟踪PLC通讯，每组一块Profibus通讯模块308C，每组最多连接28个变频器，且按序依次编址为11-38. 由于采用单独传动控制而非分组控制模式，其优点十分明显，系统方便灵活，且不会因一个变频器出现故障而影响其它辊的正常运转；其缺点为投资大，维护量大，跟踪控制计算必须准确
作者简介：孙平（1960-），男，1982年毕业于或汉钢铁学院自动化专业，高级工程师。
