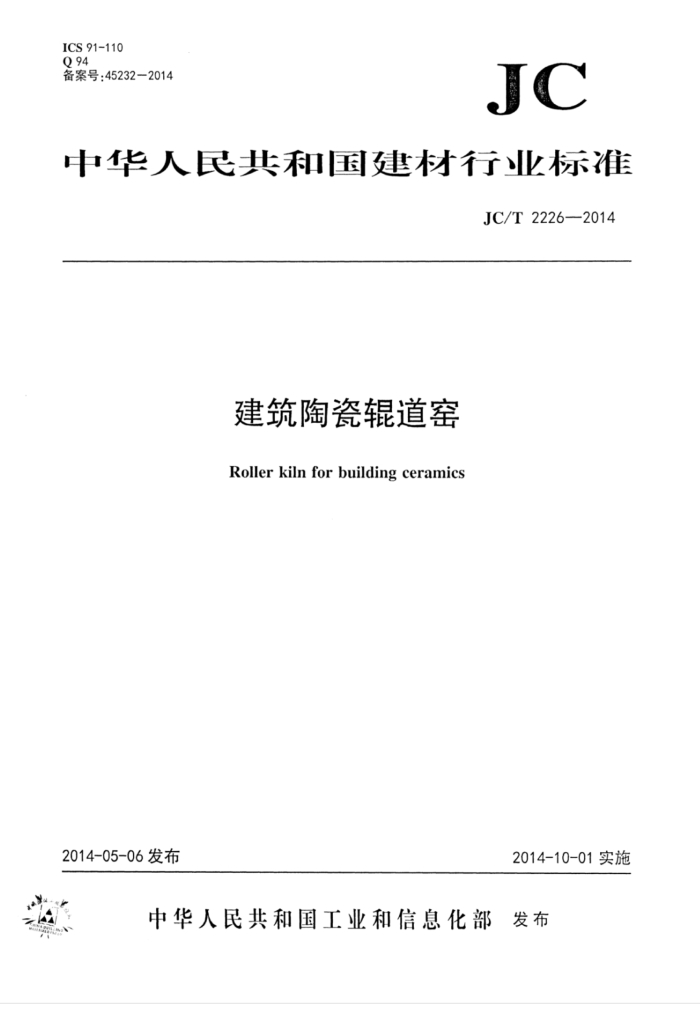

ICS 91-110 Q 94 备案号：45232—2014
JC
中华人民共和国建材行业标准
JC/T 22262014
建筑陶瓷辊道窑
Rollerkilnforbuildingceramics
2014-05-06发布
2014-10-01实施
中华人民共和国工业和信息化部发布 JC/T2226—2014
前 #言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由国家建筑材料工业机械标准化技术委员会归口。 本标准负责起草单位：广东科达机电股份有限公司、广东摩德娜科技股份有限公司。 本标准参加起草单位：广东中鹏热能科技有限公司、中国建材机械工业协会。 本标准主要起草人：陈水福、李振中、熊亮、万鹏、杨莎莉、荆海山、梁毅力。 本标准为首次发布。
- JC/T2226—2014
建筑陶瓷辊道窑
1范围
本标准规定了建筑陶瓷辊道窑的分类、型号和基本参数、要求、试验方法、检验规则以及标志、包装、运输和贮存。
本标准适用于烧成建筑陶瓷砖、陶瓷板和陶瓷瓦的辊道窑（以下简称辊道窑）。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T191包装储运图示标志 GB/T1184一1996形状和位置公差 未注公差值 GB/T1804—2000 ）一般公差未注公差的线性和角度尺寸的公差 GB 2894 1安全标志及其使用导则 GB/T 2988 高铝砖 GB/T 2992.1 耐火砖形状尺寸 第1部分：通用砖 GB/T 3994 粘土质隔热耐火砖 GB/T 3995 高铝质隔热耐火砖 GB 4053.1 固定式钢梯及平台安全要求 第1部分：钢直梯 GB 4053.2 固定式钢梯及平台安全要求 第2部分：钢斜梯 GB 4053.3 固定式钢梯及平台安全要求 第3部分：工业防护栏杆及钢平台 GB5226.1—2008 机械电气安全 机械电气设备 第1部分：通用技术条件（GB5226.1一2008，
IEC60204-1:2005，IDT)
GB6222一2005工业企业煤气安全规程 GB/T 6388 运输包装收发货标志 GB/T 8196 机械安全 防护装置 固定式和活动式防护装置设计与制造一般要求（GB/T8196-
2003，IS014120:2002，MOD)
GB 11174 液化石油气 GB/T 11835 绝热用岩棉、矿渣棉及其制品 GB/T 13306 标牌 GB/T 13384 机电产品包装通用技术条件 GB/T 13612 人工煤气 GB/T 16400 绝热用硅酸铝棉及其制品 GB/T 16471 运输包装件尺寸与质量界限 GB/T 16618 工业炉窑保温技术通则 GB 17167 用能单位能源计量器具配备和管理通则
1 JC/T2226—2014
GB/T 17248.3 声学 机器和设备发射的噪声工作位置和其他指定位置发射声压级的测量 现场简易法
GB 17820 天然气 GB 50093 自动化仪表工程施工及验收规范 GB 50171 电器装置安装工程盘、柜及二次回路结线施工及验收规范 GB 50205 钢结构工程施工质量验收规范 GB50309—2007工业炉砌筑工程质量验收规范 JB/T8828 切削加工件 通用技术条件 JC/T402—2006 水泥机械涂漆防锈技术条件 JC/T413—2005 辊道窑用陶瓷辊 JC/T532—2007 建材机械钢焊接通用技术条件
3 分类、 型号和基本参数
3.1 分类 3.1.1 按热源不同分为：
a) 燃油(Y)：轻柴油、煤油等； b) 燃气（Q)：天然气、人工煤气、液化石油气等； c) 电热(D)。
3.1.2 按辊道的层数分为：
a) 单层(不标注)； b) 双层(2)。
3.2型号
辊道窑的型号表示方法见图1。
YG
△ 口
/ A
T
热源代号层数分隔符长度，单位为米(m) 分隔符内宽，单位为米(m) 产品代号
图1 型号表示方法
示例：热源为天然气，内宽为2.5m，长为145m的双层辑道窑标记为：
辑道窑JC/T2226—2014YG2.5/145-2Q
3.3基本参数
辊道窑的基本参数见表1。
2 JC/T2226—2014
表1辊道窑基本参数
参数“ 15~420 1.1~3.6 1. 5~2. 5 1、2 ≤1 250 20~80
序号 I 2 3 4 5 6
项目名称长度/m 内宽/m 模段长度/m 层数/层工作温度/℃ 烧成周期/min
“特殊参数按合同要求设计制造。 “长度是指第一节模段前端面到最后一节模段后端面之间的距离。 内宽是指高温区两窑墙内侧壁之间的垂直距离。
4要求
4.1 基本要求 4.1.1 辑道窑应符合本标准的规定，并按照规定程序批准的图样和技术文件制造。 4.1.2 外购件及外协件应符合国家标准及有关行业标准的规定，并附有合格证。 4.1.3 辑道窑的基本参数应符合表1的规定。 4.1.4 机械加工质量应符合JB/T8828的规定。 4.1.5图纸上未注公差的线性尺寸、倒圆半径和倒角高度、角度尺寸极限偏差值，切削（或非切削)加工部位应分别符合GB/T1804一2000表1～表3中m级（或v级）规定。 4.1.6图样上形状和位置公差的未注公差不应低于GB/T1184一1996表1～表4中K级的规定。 4.1.7 焊接件的质量应符合JC/T532一2007的有关要求，其中焊接接头的表面质量等级不应低于表2 中的IV级；未注尺寸极限偏差不应低于表3中D级：未注角度的极限偏差等级不应低于表4中D级；直线度及平面度公差等级不应低于表6中的F级。 4.1.8 ：陶瓷辊应符合JC/T413的规定。 4.1.9 耐火材料应符合GB/T2992.1和GB/T2988的规定，隔热材料按所选材料类别应分别符合GB/T 3994、GB/T3995、GB/T11835或GB/T16400的规定。 4.1.10 保温技术应符合GB/T16618的规定。 4.1.11 钢结构施工质量应符合GB50205的规定。 4.1.12 砌筑施工质量应符合GB50309一2007第3章和15.1的规定。 4.1.13 电气系统的安全要求应符合GB5226.1-2008的规定。 4.1.14 电器装置施工应符合GB50171的规定。 4.1.15 自动化仪表施工应符合GB50093的规定。 4.1.16 每个标准模段两侧墙下部，应设置事故处理孔。 4.1.17 点火程序应严格按说明书进行。 4.1.18 按技术协议供货时，宜参照附录B确定相关参数项。 4. 2 整机性能要求
3
