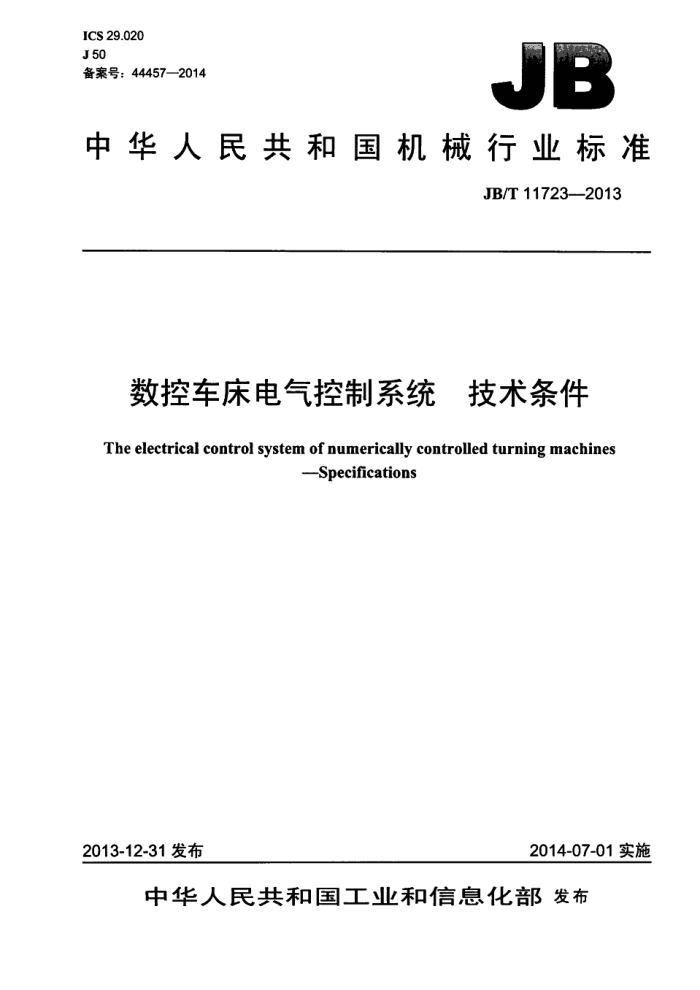

ICS 29.020 J50 备案号：44457-2014
中华人民共和国机械行业标准
JB/T117232013
数控车床电气控制系统 技术条件 The electrical control system of numerically controlled turning machines
--Specifications
2013-12-31发布
2014-07-01实施
中华人民共和国工业和信息化部发布 JB/T11723—2013
目 次
前言
I1
范围规范性引用文件术语和定义基本要求... 5 引入电源线端接法和切断开关，
4
电击防护电气设备的保护
6
8 等电位联结 9 控制电路和控制功能. 10 操作板和安装在机床上的控制器件 11 控制设备 12 数控系统及可编程序控制器 13 控制接口 14 导线和电缆， 15 配线技术. 16 附件和照明 17 标记、警告标志和参照代号. 18 技术文件 19 检验试验附录A（资料性附录）机床检验项目及要求参考文献表1海拔对电流和耐压影响的修正系数，表A.1检验项目及要求
.8 .9
10 12
10 JB/T11723—2013
前言
本标准按照GB/T1.12009给出的规则起草。 本标准由中国机械工业联会合提出。 本标准由全国工业机械电气系统标准化技术委员会（SAC/TC231）归口。 本标准负责起草单位：沈阳机床（集团）有限责任公司。 本标准参加起草单位：国家机床质量监督检验中心、安阳鑫盛机床有限公司、浙江凯达机床股份有
限公司，北京凯恩帝数控技术有限责任公司，九川（浙江）科技股份有限公司。广州机床厂有限分司等。
本标准主要起草人：李军、化春雷、黄祖广、汗玉平、何宇军、黄麟、焦亮、陈建国、谭竞舟。 本标准为首次发布。
II JB/T11723--2013
数控车床电气控制系统技术条件
1范围
本标准规定了数控车床电气控制系统设计、安装、检验等要求。 本标准适用于数控车床的电气控制系统（以下简称电气系统）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。
GB/T4026一2010人机界面标志标识的基本和安全规则设备端子和导体终端的标识 GB5226.1一2008机械电气安全机械电气设备第1部分：通用技术条件 GB/T6477—2008金属切削机床术语 GB/T24340—2009工业机械电气图用图形符号 GB/T24341一2009工业机械电气设备电气图、图解和表的绘制 GB/T26220一2010工业自动化系统集成机床数值控制数控系统通用技术条件 GB/T26675一2011机床电气。电子和可编程电子控制系统绝缘电阻试验规范 GB/T26676-2011 机床电气。电子和可编程电子控制系统耐压试验规范 GB/T26679一2011机床电气、电子和可编程电子控制系统保护联结电路连续性试验规范
3术语和定义
GB/T6477、GB5226.1—2008GB/T26220—2010界定的以及下列术语和定义适用于本文件。 为了便于使用，以下重复列出了GB/T6477、GB5226.1—2008GB/T26220—2010中的某些术语和定义。 3.1
数控车床 numerically controlled turning machines 主运动为工件相对刀具旋转，切削能是由工件而不是刀具提供的数控机床。 [GB/T6477-2008，定义3.1.1]
3.2
数控系统numerical control system 使用数值数据的控制系统，在运行过程中，不断地引入数值数据，从而实现机床加工过程的自动
控制。
数控系统的基本组成包括数控装置和驱动装置两部分。其中驱动装置又包括完整驱动单元和电机两部分。
［GB/T26220—2010，定义3.1]
3.3
动力电路 power circuit 从电网向生产性操作的电气设备单光和控制电路变压器等供电的电路。
1 JB/T117232013
［GB5226.1-2008，定义3.42]
3.4
带电部分live part 正常工作时带电的导线或导电体，包括中性线N，但规定不含PEN导体。 注：本术语不一定含有电击危险的意思。 [GB5226.1-2008，定义3.33]
3.5
（安全防护）联锁interlock（forsafeguarding）将防护装置或器件与控制系统互连和/或将全部或部分电能分配给机械的一种电路。 EGB5226.1-2008定义3.32]
3.6
控制设备controlgear 开关电器及其相关控制、测量。保护和调节设备的组合，也包括这些器件及设备与相关内部连接、
辅助装置、外壳和支承结构的组合，一般用于消耗电能的设备的控制。
［GB5226.1--2008定义3.9]
3.7
尾座tailstock 主要用于配合主轴箱支承工件或加工工具的部件。 ［GB/T6477—2008，定义2.5.16]
3.8
中心架 center rest: steady rest 径向支承旋转工件的辅助装置。加工时，与工件无相对轴向移动。 [GB/T6477--2008，定义2.5.21]
3.9
横梁rail; cross rail 装在立柱或其他类似的支撑部件上，带有水平导轨的部件。 ［GB/T6477--2008定义2.5.24]
3.10
点动inching 按动按钮即运动，松开按钮则运动停止。 [GB/T6477-2008定义2.3.1]
3.11
紧急停止emergencystop 预期停止要出现的危险过程或运动的紧急操作。 ［GB5226.1—2008，附录E】
3.12
复位reset 通过操作使工序或运动回到初始状态。
4基本要求
基本要求应按GB5226.1一2008中第4章按下列修改后适用于本标准。机床应能在海拔1000m以下正常工作。当机床安装在较高海拔位置上时，应考虑电气绝缘强度的减少和空气冷却效果的下降，在
2 JB/T11723—2013
这种条件下使用的机床，应按机床制造厂和用户的协议设计机床电气系统（海拔对电器电流和耐压影响见表1)。
表1海拔对电流和耐压影响的修正系数
海拔m 1 000 1 500 3 000 6 000
相对的电流标准
相对的耐压标准
1 0.99 0.96 0.90
1 0.95 0.80 0.56
5引入电源线端接法和切断开关
5.1概述
引入电源线端接法和切断开关除应符合GB5226.1一2008中第5章的规定以外，还应满足下列要求。 5.2引入电源线端接法
机床电气设备应连接到单电源上。如果需要用其他电源供电给电气设备的某些部分（如不同工作电压的电子设备），这些电源应尽可能取自组成为机床电气设备一部分的器件（如变压器，换能器等）。
使用中性线时，应在技术文件（如安装图和电路图）上表示清楚，要求标记N，并应对中性线提供单用绝缘端子。
在电气设备内部，中性线和保护联结电路之问不应相连，也不应使用PEN兼用端子。 例外情况：TN-C系统电源到电气设备的连接点处中线端子和PE端子可以相连。 所有引入电源端子都应按GB/T4026作出清晰的标记。
5.3电源切断部件
机床电气设备应具备下述能力的部件：
能使整个电气设备从电源上断开的部件：一出现危险时，使机床紧急停止工作的部件。
5.4电源切断开关
电源切断开关应符合GB5226.1-2008中5.3~5.45.5、5.6的规定。电源切断开关应采用断路器，并耳应是手动的，应能把机床的全部电气设备从电源上切断（必要时，可以不断开照明电路）。该切断开关只充许有“断开和“闭合，两种稳定状态并应有清楚的标志表明。在“断开位置上时，应有防正自行接通的机构。总电源切断开关应带有锁住机构：以便机床操作者不用机床时，锁住电源开关，防止别人随意闭合机床电源。电源切断开关应同时断开电源的全部相线，如果采用中性线时，建议切断电源中性线。电源切断开关一般不应作为急停部件使用。
6电击防护
电击防护应符合GB5226.1一2008中第6章的规定。
3 JB/T11723—2013
7电气设备的保护
7.1概述
电气设备的保护除应符合GB5226.1一2008中第7章的规定以外还应满足下列要求。 7.2防护门联锁保护
当机床在危险区域安装防护门时，防护门应具有电气的联锁保护。只有当防护门关好后，才能起动主轴和机床运动部件。如果在被保护区域内的危险没有消除，则不充许打开安全防护门。机床在调试或维修时，应设置专用开关或装置解除联锁，调试或维修结束后，应恢复防护门联锁保护功能。 7.3主轴起动条件 7.3.1卡盘
卡盘动作应与主轴运转相关联，主轴运转时，操作“卡盘”按钮和脚踏开关无效：卡盘未卡紧的条件下，起动主轴无效，卡盘的卡紧条件未满足时主轴不能起动。 7.3.2中心架
如果数控车床加工工件带要使用中心架，中心架与主轴运转相关联，中心架未卡紧的条件下，启动主轴无效：主轴运转时，操作中心架无效。中心架卡紧条件未满足时，则主轴不能启动。 7.3.3尾座
如果数控车床加工工件需要使用尾座套简，尾座套简与主轴运转相关联，尾座套简未顶紧不能启动主轴，条件满足后主轴运转，这时操作尾座套筒无效。套筒未顶紧的条件下或套简未退回（缩回）初始位置时，启动主轴无效。 7.4冷却泵电动机起动条件
当机床安装有防护门联锁装置时，自动运行方式下冷却泵电动机的运行应与防护门联锁，防护门打开时，冷却泵电动机起动无效：冷却泵电动机启动的条件下，打开防护门时，冷却泵电动机自动停止：关闭防护门后冷却泵电动机不能自行启动，可以手动起动冷却泵电动机。“手动操作方式”除外。 7.5液压系统控制条件
在机床液压系统带有液位开关和滤油器开关的情况下，如果机床液压系统出现液位报警或滤油器堵塞报警，应停止含有液压的一切动作，同时出现相关提示信息。在故障解决前禁止机床再次起动。液压系统主回路带有压力检测装置时，在检测到主回路压力低后，应先停止主轴再延时停止液压电动机。 7.6电主轴保护
如果在机床上使用电主轴，除对电主轴电动机应有的电气保护（过载、过电流。超速，过热等）外，还应满足下列工作条件。电主轴电动机在起动前，应有足够的润滑油压力，保证电主轴稳定运转；还应起动供电主轴冷却的冷却泵或风扇。停止电主轴时，应只有在电主轴电动机完全停止后，才充允许停止供电主轴润滑的油泵和相应的冷却水泵或风扇。 7.7电柜防护
为了防止出现危险情况。只有在下列的一种条件下才允许开启电柜：
4 JB/T11723—2013
a）打开电柜应用钥匙或工具。钥匙和工具由电气专业人员使用。打开门后，门内所有高于60V的
带电的部分应加以防护，预防意外触电。 b）打开电柜以前，应先断开电源。这种要求应由门与电源开关的联锁机构来实现，使得只能在切
断开关时，才能打开门，以及把门关闭后，才能接通开关。 这种电源联锁开关与门打开期间可以接通电源的开关装置应由专业人员进行操作。而且当门一闭
合：联锁机构应能自动复原。 7.8过电压保护
最终用户应在电源处安装过电压保护装置。 7.9欠电流与相序保护
电气设备中有些部件因工作电流减少，会导致工作不正常或产生危险，电路设计中应有欠电流与相序保护措施，防止产生危险。
8等电位联结
等电位联结应符合GB5226.1一2008中第8章的规定。
9控制电路和控制功能
9.1概述
控制电路和控制功能除应符合GB5226.1一2008中第9章的规定以外，还应满足下列要求。 9.2控制电路电源
控制电源应从主电源切断开关的负载侧引出。控制电路由交流电源供电时应使用变压器，这些变压器应有独立的绕组。如果使用了几个变压器，这些变压器的绕组要按二次侧电压同相位的方式连接。 9.3保护联锁
当机床电气系统具有一个以上的电气控制部件。由于任一部件发生故障可能导致破坏时，对控制电路应安排保护联锁，必要时，保护联锁要能中断机床所有动作：并且不充许危及人身安全。
10操作板和安装在机床上的控制器件
10.1概述
操作板和安装在机床上的控制器件除应符合GB5226.1一2008中第10章的规定外：还应满足下列要求。 10.2位置传感器
安全电路中采用机械动作的位置传感器，应设计成具有可靠的断开作用，即当位置传感器的操作件被压住时，要保证所有的动断触头处于断开状态。
如采用非机械动作的位置传感器用于机床的安全方面，则应具备同样的可靠性。 建议应在数控系统中使用软件设置行程限制，并在机床极限位置处安装位置传感器。
5
