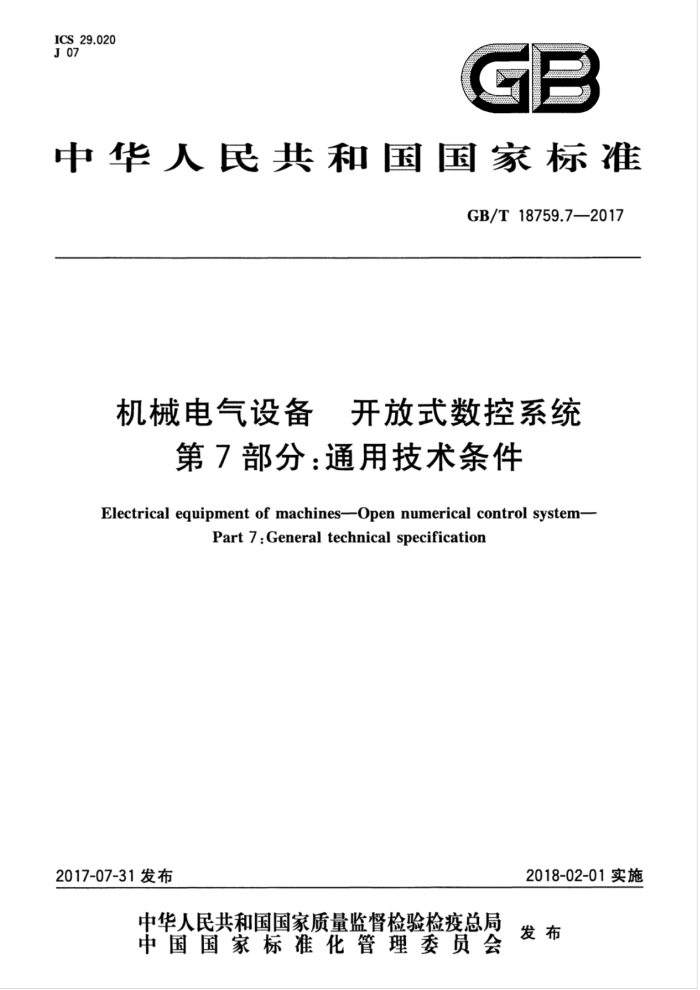

中华人民共和国国家标准
GB/T18759.7—2017
机械电气设备 开放式数控系统
第7部分：通用技术条件
Electrical equipment of machines-Open numerical control system-
Part7:Generaltechnicalspecification
2018-02-01实施
2017-07-31发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T18759.7—2017
目 次
前言 1范围 2 规范性引用文件…. 3 术语和定义
I
ONC系统的综合要求· 4.1 ONC系统的开放程度要求 4.2 ONC系统的硬件平台要求 4.3 ONC系统的软件平台要求 4.4 ONC系统的接口与通信要求 5 ONC系统的安全要求 5.1 ONC系统的基本安全要求 5.2 ONC系统的功能安全要求 6ONC系统的环境要求 6.1 气候环境要求
4
U
6.2 机械环境要求 6.3 电源环境要求 6.4 特殊环境要求 1
10 10 10 10 10 11 11 11 11 11 11 1 1 11 11 11 12 12 12 12 13 16
ONC系统的功能要求 ONC系统的设计与制造要求 8.1 标识(标志) 8.2 颜色要求 8.3 外观及结构 8.4 控制元件的位置 8.5 功能接地· 8.6 导线连接 8.7 元器件质量 8.8 操作与维修的方便性 9 ONC系统的电磁兼容（EMC)要求 9.1 ONC系统的发射要求 9.2 ONC系统的抗扰度要求 10 ONC系统的可靠性要求 11 ONC系统的随行文件要求， 12 ONC包装、贮运要求 13 制造厂商的保证与用户服务附录A（资料性附录） ONC系统的功能描述参考文献
8
.
I GB/T18759.7—2017
前言
GB/T18759《机械电气设备 开放式数控系统》分为如下几部分：
第1部分：总则；第2部分：体系结构；第3部分：总线接口与通信协议；
—第4部分：硬件平台；第5部分：软件平台； ——第6部分：网络接口与通信协议； —第7部分：通用技术条件；
第8部分：试验与验收。
-
本部分为GB/T18759的第7部分。 本部分按GB/T1.1一2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国工业机械电气系统标准化技术委员会（SAC/TC231)归口。 本部分负责起草单位：国家机床质量监督检验中心、广州数控设备有限公司。 本部分参加起章单位：沈阳高精数控智能技术股份有限公司、北京凯恩帝数控技术有限责任公司、
北京航天数控系统有限公司、中国科学院沈阳计算技术研究所有限公司、大连光洋科技集团有限公司、 武汉华中数控股份有限公司、山东大学、浙江大学、上海交通大学、北京航空航关大学、沈阳机床（集团）有限责任公司、北京易能立方科技有限公司。
本部分主要起草人：黄祖广、张玉洁、尹震宇、于东、薛瑞娟、胡天亮、杨堂勇、胡毅、蒋、杨洪丽、 胡晓、陈虎、杜瑞芳、王大伟。
ⅢI GB/T18759.7—2017
机械电气设备开放式数控系统
第7部分：通用技术条件
1范围
GB/T18759的本部分规定了机械电气设备开放式数控系统的通用技术要求。 本部分适用于包括金属加工机械、纺织机械、印刷机械、缝制机械、塑料橡胶机械、木工机械等在内
的机械电气设备所用的开放式数控系统。其他类似用途的开放式数控系统可参照本部分。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T8129一2015工业自动化系统机床数值控制词汇 GB/T8870.1一2012自动化系统与集成机床数值控制程序格式和地址字定义第1部分：
点位、直线运动和轮廊控制系统的数据格式
GB/T18759.3一2009机械电气设备开放式数控系统第3部分：总线接口与通信协议 GB/T18759.4一2014机械电气设备开放式数控系统第4部分：硬件平台 GB/T18759.5一2016机械电气设备开放式数控系统第5部分：软件平台 GB/T19660一2005工业自动化系统与集成机床数值控制坐标系和运动命名（ISO841：
2001,IDT)
GB28526-—2012 机械电气安全安全相关电气、电子和可编程电子控制系统的功能安全 (IEC62061:2005,IDT)
GB/T29482.1—2013 3工业机械数字控制系统第1部分：通用技术条件
3术语和定义
GB/T18759.1～GB/T18759.6界定的术语和定义适用于本文件。为了便于使用，以下重复列出了GB/T18759.1中的某些术语和定义。 3.1
开放式数控系统opennumericalcontrolsystem;ONC 应用软件构筑与遵循公开性、可扩展性、兼容性原则的系统平台之上的数控系统，使应用软件具备
可移植性、可操作性和人机界面的一致性。
[GB/T18759.1—2002,定义3.1]
3.2
硬件平台hardwareplatform 软件平台和应用软件运行的基础部件，处于基本体系结构的最底层。 [GB/T18759.1—2002，定义3.4]
1 GB/T18759.7—2017
3.3
软件平台softwareplatform 应用软件运行的基础部件，处于体系结构的硬件平台和应用软件之间。 [GB/T18759.1—2002,定义3.5]
3.4
系统平台 systemplatform 由硬件平台和软件平台组成的用于运行数控应用软件对运动部件实施控制的基础部件，与数控系
统其他部件一起，实现对机械的操作控制。
[GB/T18759.1—2002,定义3.3]
4ONC系统的综合要求
4.1ONC-系统的开放程度要求
ONC系统按开放程度应满足以下三个层次要求： a） 第一层开放：具有可配置功能、开放的人机界面的通信接口及协议（见GB/T18759.1--2002
的4.3)； b) 第二层开放：数控装置在明确固定的拓扑结构下允许替换，增加NC核心中的特定模块以满足
用户的特殊要求（见GB/T18759.1--2002的4.4）； c）第三层开放：拓扑结构完全可变的“全开放”数控装置，ONC系统实现重构。
4.2ONC系统的硬件平台要求 4.2.1概述
ONC系统硬件平台处于ONC基本体系结构的最底层，是软件平台和应用软件运行的基础部件（见GB/T18759.4一2014），应满足其技术要求。 4.2.2硬件平台通用要求
硬件平台通用要求包括： a） 体系结构
1）集中式结构分为单总线硬件体系结构和层次化多总线硬件体系结构。 2）2 分布式硬件体系结构，由多个单独的分布式系统通过现场总线（以太网）与驱动装置等
互连。
b）处理器
包括处理器位宽、处理器数量、处理器类型及处理器计算能力。 c）存储器
1）随机存储器容量（内存）：KB、MB、GB、TB。 2）非易失性存储器容量：KB、MB、GB、TB。
d) 外设扩展总线
外设扩展总线包括PCI、PCI-E、ISA等。 e） 对外PC接口
对外PC接口包括USB、RJ45、UART、PS/2、HDD、SATA、FDD、SD、CF等。 f) 数控外设接口
数控外设接口包括模拟I/O、脉冲I/O、现场总线、工业以太网。
2
