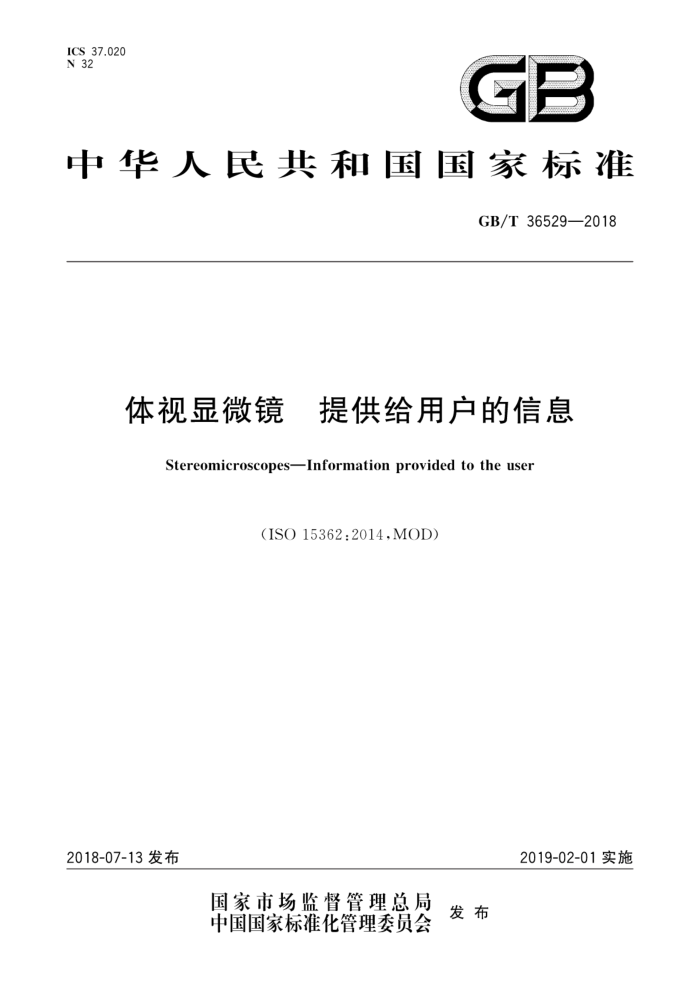

ICS 37.020 N 32
GB
中华人民共和国国家标准
GB/T36529—2018
体视显微镜 提供给用户的信息
StereomicroscopesInformation provided to the user
(ISO15362:2014,MOD)
2019-02-01实施
2018-07-13发布
国家市场监督管理总局中国国家标准化管理委员会
发布 GB/T36529—2018
前言
本标准按照GB/T1.1一2009给出的规则起草本标准使用重新起草法修改采用ISO15362：2014《体视显微镜 竞提供给用户的信息》。 本标准与ISO15362：2014的主要技术性差异及其原因为：
关于规范性引用文件，本标准做了具有技术性差异的调整，以适应我国的技术条件，调整的情况集中反映在第2章“规范性引用文件”中，具体调整如下： ·用修改采用国际标准的GB/T22058代替ISO11883。 删除了3.2表1中16×目镜的所有信息，因国内尚无16×目镜
本标准由中国机械工业联合会提出。 本标准由全国光学和光子学标准化技术委员会（SAC/TC103)归口。 本标准起草单位：宁波市教学仪器有限公司、上海理工大学、宁波永新光学股份有限公司、南京东利
来光电实业有限责任公司、南京江南永新光学有限公司、梧州奥卡光学仪器公司、苏州一光仪器有限公司、宁波湛京光学仪器有限公司、宁波华光精密仪器有限公司、宁波舜宇仪器有限公司、贵阳新天光电科技有限公司。
本标准主要起草人：王国瑞、黄卫佳、曾丽珠、洪宜萍、李晞、张景华、李鹏鹏、熊守裕、徐利明、 胡森虎、胡清。
1 GB/T36529—2018
体视显微镜 提供给用户的信息
1范围
本标准规定了由体视显微镜制造商提供给用户的最低需求信息，其中，必要信息标志为（m），推荐信息标志为（r）。 本标准适用于所有体视显微镜。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T22058 显微镜 体视显微镜的标志（GB/T22058—2008，ISO11883：1997，MOD)
3 制造商提供的信息
3.1 总则
以下显微镜装配特性的必要信息由制造商提供，信息的格式应符合GB/T22058：
原产地信息； b) （m）制造商； c) （r)原产国，当有要求时。
a)
3.2 有关体视显微镜的基本信息
基本信息如下： a) (m)放大率； b) （m)连续变倍范围或有级变倍级数； c) （m）物场直径； d) （m）自由工作距离d,（见图1)； e) (r）数值孔径。 注：表1是按放大率最小值和最大值变化给出的所有信息。
表1基本规格示例放大率 物场直径 数值孔径
连续变倍/有级变倍
自由工作距离
物镜
目镜
位置最小最大最小最大最小最大
mm 40 10 20 5 10 2.5
mm 200
5× 20 × 10 X 40× 20× 80X
0.02 0.04 0.04 0.08 0.08 0.16
0.5 X
10 X
100
1.0 X
10 ×
50
2.0X
10 X
1 GB/T36529—2018
A -
4/
I2
图1 显微镜和机架的外形尺寸
3.3 包括镜筒的机身
信息如下： a) (m）双目镜筒或三目镜筒； b) （m）瞳距调节范围，单位为毫米（mm）； c) （m）观察方向的倾斜角α（见图1）； d) (r)视度调节； e) （r)出瞳到机身下端面的机械距离d2； f) (r)出瞳到光轴的距离d:； g) （r)镜筒透镜的焦距，单位为毫米（mm）（若有镜筒透镜）
3.4 物镜（可拆卸或可转换）
信息如下： a) （m）放大率或焦距； b) （m）自由工作距离d，（见图1）。
3.5 目镜
信息如下： a) (m)放大率； b) （m）视场数； c) (r)分划目镜的互换性； d) （r)适合佩戴眼镜的标志； e) (r)视度调节。
2 GB/T36529—2018
3.6 机架的外形尺寸（见图1）
信息如下： a) (r)基本尺寸l1、和Ls（测量方向、、z）； b) (r)光轴到立柱的自由距离14 c) （r)机械总高度ls（不包括附件）； d) （r）调焦手轮的调节行程。
3.7 附件
信息如下： a) （m)附件对基本数据规格的影响，例如应标明放大率； b) （r)制造商应列出对体视显微镜有用的所有附件。 8
