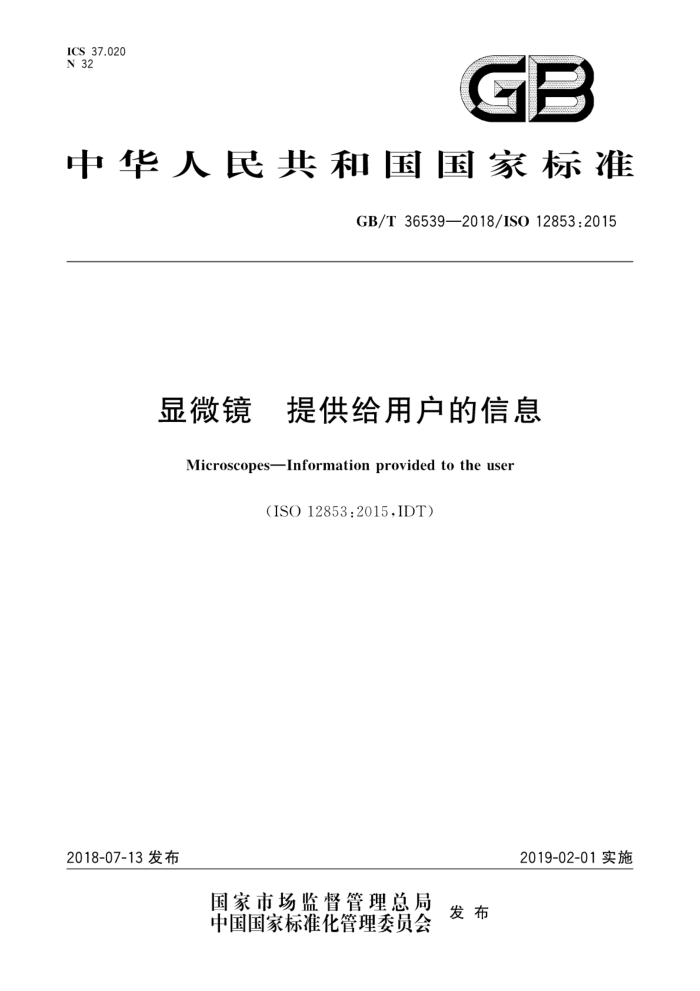

ICS 37.020 N 32
GB
中华人民共和国国家标准
GB/T36539—2018/ISO12853:2015
显微镜 提供给用户的信息 Microscopes-Information provided to the user
(ISO12853:2015,IDT)
2019-02-01实施
2018-07-13 发布
国家市场监督管理总局中国国家标准化管理委员会
发布 GB/T36539—2018/IS012853:2015
前言
本标准按照GB/T1.1一2009给出的规则起草本标准使用翻译法等同采用ISO12853：2015《显微镜提供给用户的信息》。 与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T22056一2008显微镜物镜和目镜的标志（ISO8578：1997，MOD）。 本标准由中国机械工业联合会提出。 本标准由全国光学和光子学标准化技术委员会（SAC/TC103)归口。 本标准起草单位：梧州奥卡光学仪器有限公司、上海理工大学、宁波市教学仪器有限公司、宁波永新
光学股份有限公司、南京东利来光电实业有限责任公司、南京江南永新光学有限公司、宁波湛京光学仪器有限公司、宁波华光精密仪器有限公司、宁波舜宇仪器有限公司、苏州一光仪器有限公司、贵阳新天光电科技有限公司。
本标准主要起草人：张景华、黄卫佳、王国瑞、曾丽珠、洪宜萍、李晞、熊守裕、徐利明、胡森虎、祁强、 胡清。
1 GB/T36539—2018/ISO12853:2015
显微镜 提供给用户的信息
1范围
本标准规定了由显微镜制造商提供给用户的最低需求信息本标准不适用于倒置显微镜、数码显微镜和现代技术显微镜。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
ISO8578显微镜 物镜和目镜的标志（Microscopes—Markingofobjectivesandeyepieces）
3制造商提供的信息 3.1 基本信息
(m)表示由制造商提供的显微镜装配特性的必要信息。（r)表示由制造商提供的推荐信息，但非必须的。 3.1.1 原产地信息 3.1.1.1 （m）制造商。 3.1.1.2 （r)原产国，当有要求时。 3.1.2 (r)应用领域
例如：院校与专业、教学实验、科研、工业等 3.1.3 （m）成像与照明方式
例如：透射光、反射光、明场、暗场、相衬、微分干涉、偏光、荧光等
3.1.4（r)附件
例如：摄像装置、可选光源、控制器、测光装置、图像处理装置、摄影装置等。 3.2 设计信息 3.2.1光学系统 3.2.1.1 (m)光学系统类型
例如：有限远，无限远。 3.2.2机架 3.2.2.1 机架尺寸，单位为毫米（mm）（见图1）：
1 GB/T36539—2018/ISO12853:2015
a) （m）l1、l基本尺寸（在，y方向测量）； b) （m）)1机械总高度（不包括附件）； c) （m)l，出瞳到基座底面的距离（65mm瞳距处）； d) （m）l，出瞳到调焦手轮轴线的距离（65mm瞳距处）； e) （r)1载物台置物面到基座底面的最大距离； f) （r)L。调焦手轮轴线到基座底面的距离； g) （r)I。出瞳到光轴的距离； h) （r)l。机械总深度； i) (r)/1。灯室深度。
10
说明：
载物台；载物台托架：基座；调焦手轮；
出幢；光轴；观察筒；镜架；转换器；
1
6
2 3 4 5
7
oC
C
10- 灯室。
图1 机架尺寸
3.2.2.2 2（r）机架总质量，单位为千克（kg）（包括镜架，附件除外）。 3.2.2.3 （r）机架上零件的互换性。
例如：观察筒、载物台、载物台托架、灯室、物镜转换器。 3.2.2.4 （r）机架整体调节：
a) （m）调节载物台或镜架的粗调手轮； b) （m）粗调焦范围，单位为毫米（mm）；
2 GB/T36539—2018/ISO12853:2015
c) （m）调节载物台或镜架的微调手轮； d) （r)微调焦范围，单位为毫米（mm）； e) (r)微调格值或每转一圈的微调焦移动量，单位为微米（μm）； f) （r)每转一圈的粗调焦移动量，单位为毫米（mm）。
3.2.2.5 （r)机架的孔槽。 3.2.2.6 （m)非1×时的镜筒系数q（如镜筒透镜安装在机架内）。 3.2.3 显微镜镜筒
a) (m)单目镜筒、双目镜筒、三目镜筒； b) （m）瞳距调节范围，单位为毫米（mm）； c) （m)非1×时的镜筒系数q（如镜筒透镜安装在机架内）； d) （m）观察方向的倾角α（见图1)； e) （m）目镜镜筒内径（23.2mm或30mm）； f) （r）视度调节； g) (r)筒长补偿； h) （r)镜筒透镜焦距（如果镜筒透镜是用于无限远初次像面的校正） i) (r)分光镜的分光比； j) （r)出瞳到光轴的距离ls（见图1）。
3.2.4 物镜转换器
a) (m）物镜安装孔数目； b) （m)物镜共轴性； c) (r)RMS以外的螺纹尺寸。
3.2.5 物镜
按ISO8578所列的适用于相关显微镜的以下信息： a) (m）放大率； b) (m）数值孔径； c) （m）校正状态、视场及色环； d) （m）浸液介质（除空气）； e) （m）筒长，单位为毫米（mm）； f) （m）盖玻片厚度，单位为毫米（mm）； g) (m)对比方式； h) （m）偏光显微术的适用性； i) (m)可变光阑； j) （m）自由工作距离，单位为毫米（mm）； k) (m)校正环。
3.2.6 目镜
按ISO8578所列的适用于相关显微镜的以下信息： a) (m)放大率； b) (m）视场数； c) （m）目镜直径（23.2mm或30mm）；
3 GB/T36539—2018/ISO12853:2015
d) (r)校正类型； e) (r)分划板互换性； f) (r)适合佩戴眼镜的标志； g) (r）视度调节。
3.2.7 聚光镜
a) （m）最大数值孔径； b) (m)对比方式的适应性； c) (r)校正类型； d) (r)在给定观察视场下的实际范围； e) （r）自由工作距离，单位为毫米（mm）； f) （r)照明孔径光阑； g) (r)滤色片托架； h) (r)互换性； i) （r）载玻片厚度，单位为毫米（mm）。
3.2.8 照明系统 3.2.8.1 (r)载物台托架
例如：互换性、聚光镜中心可调、滤色片托架、偏光装置、透射光视场光阑 3.2.8.2 （r)入射光垂直照明器
例如：照明孔径光阑、照明视场光阑、附件插口、偏光装置、光阑可调中心。 3.2.9 光源
a) （m）光源安置（置于机架内或灯室附加在机架上）： b) （m）光源类型（卤素灯、LED、汞灯、氙灯等）； c) (m)型号； d) （m）光源电压及功率； e) （m）电流类型（直流或交流）； f) （r）额定电压下的光源色温； g) (r)光源额定寿命。
3.2.10 电源
a) （m）主供电电压（单位：伏，交流）； b) （m）主供电频率（50Hz和/或60Hz)； c) (m)能耗（VA)； d) （m）保险丝（类型：额定安培数）； e) (m)内置或外接； f) （m）输出可调或固定、
