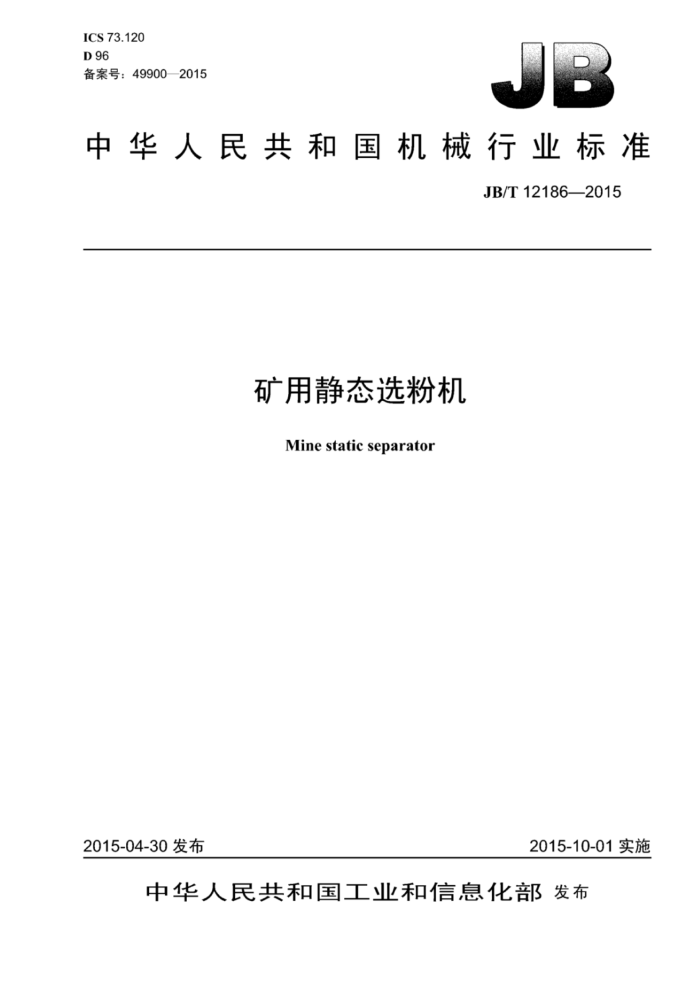

ICS 73.120 D 96 备案号：49900—2015
中华人民共和国机械行业标准
JB/T12186—2015
矿用静态选粉机
Minestaticseparator
2015-10-01实施
2015-04-30发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准矿用静态选粉机 JB/T12186—2015
*
机械工业山版社山版发行北京市百万庄人街22号
邮政编码：100037
*
210mmX297mm·0.5印张·15千字 2015年10月第1版第1次印刷
定价：12.00元
*
书号：15111·12779 网址：http：//www.cmpbook.com 编辑部电话： (010)88379399 直销中心电话： (010)88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T12186—2015
目 次
前言 1 范围 2 规范性引用文件， 3 型式与基本参数 3.1型式.. 3.2 型号... 3.3 基本参数.. 4技术要求. 4.1 基本要求. 4.2 整机要求. 4.3 主要零部件要求 4.4 装配要求， 4.5 外观要求 4.6 涂漆要求. 5 试验方法. 6 检验规则... 6.1 检验分类. 6.2 出厂检验. 6.3 型式检验标志、包装、运输和贮存
- JB/T12186—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国矿山机械标准化技术委员会（SAC/TC88）归口。 本标准起草单位：中信重工机械股份有限公司。 本标准主要起草人：郝兵、张光宇、丁建华、崔郎郎、王素玲、王珂刚、王亚强、姚龙涛、周炜。 本标准为首次发布。
II JB/T12186—2015
3.3 基本参数
选粉机的基本参数应符合表1的规定。
表
A
型 号 FFV-4000 240 000 0.1~3.0 1 000 ~210
基本参数风量m/h 选粉粒度mm 最大喂料量t/h 产量t/h
FFV-3000 180 000
FFV-5000 280 000
1 200 ~250
800 ~180
4 技术要求
4.1 基本要求 4.1.1产品应符合本标准的要求，并按照经规定程序批准的图样和技术文件制造、安装。本标准、图样和技术文件未规定的技术要求应符合国家标准和机电行业有关通用标准的规定。 4.1.2 图样上未注公差尺寸的极限偏差应符合GB/T1804一2000的规定，其中机械加.T件为m级，型钢、焊接件、非机械加工件为c级。 4.1.3所有焊接件应符合如下要求：
a）焊接接头表面质量应不低JGB/T113452013中IⅢI级的规定： b）焊接尺寸极限偏差和角度极限偏差应不低JB/T5000.3一2007中C级的规定： c）焊接件的直线度和平面度公差应不低JJB/T5000.3一2007中G级的规定。
4.2 整机要求 4.2.1 钢结构焊接件法兰连接处问隙不应大]0.2mm。 4.2.2 耐磨件的使用寿命不应低10000h。 4.3 主要零部件要求 4.3.1壳体 4.3.1.1 壳体两侧面之间的距离公差为每平方米2mm，最大公差为5mm。 4.3.1.2 壳体侧面上滑道之间的距离范围为0mm~5mm。 4.3.1.3 壳体法兰面局部凹凸不平不应大于2mm。 4.3.2 打散部
打散部两侧面之间的距离公差为每平方米2mm，最大公差为5mm。 4.4 装配要求 4.4.1 选粉机的零部件应经检验合格，外购件和外协件应有合格证明文件，方可进行装配。 4.4.2 调节装置装配后，主轴应转动灵活，不应有卡阻。 4.5 外观要求 4.5.1 整机表面不应有锈蚀、凹凸不平等缺陷。 2 JB/T12186—2015
4.5.2 各接合面边缘应整齐匀称，不得有扭曲变形，错边量不应超过1mm。 4.5.3 所有裸露型钢、钢板的切割边缘应光滑平整，表面粗糙度Ra为50μum。 4.5.4 各结合面螺栓孔位置应准确，其偏差不应影响螺栓的装配。 4.6 涂漆要求
产品涂漆应符合JB/T5000.12的规定。
5试验方法
5.1 1零部件试验应按JB/T5000.10的规定进行。 5.2外观要求由检验人员采用手感目测进行检查，其中错边量用常规量具测量。 5.3 ：焊缝超声检测按GB/T11345的规定进行。
6 检验规则
6.1 1检验分类
检验分为出厂检验和型式检验。 6.2 出厂检验 6.2.1每台选粉机应经制造厂质量检测部门按出厂检验项目检验合格后才能出厂，并应附有产品合格证明书。 6.2.2出厂检验应对4.2.1、4.3.1、4.3.2、4.4、4.5规定的项目进行检测。 6.3型式检验 6.3.1有下列情况之一时，应进行型式检验：
a）新产品试制、定型鉴定或老产品转厂生产； b）正式生产后，产品结构、材料、工艺有较改变，可能影响产品性能： c）正常生产后的定期检验； d）长期停产后，恢复生产； e）出厂检验结果与上次型式检验有较大差异； f）国家质量监督检验机构提出型式检验要求，
6.3.2型式检验应包括本标准的全部要求 6.3.3型式检验应从出厂检验合格的产品中抽取一台进行。如检验不合格应加倍抽样进行复检，若仍不合格则判定该批产品不合格。
7标志、包装、运输和购存
7.1 1每台选粉机均应在适当而明显的位置固定产品标牌，其型式与尺寸小应符合GB/T13306的规定，并标明下列内容：
a）产品型号与名称； b）主要技术参数； c）产品执行标准编号； d）制造厂名称及地址；
3 JB/T12186—2015
e）出厂编号、制造日期。 7.2选粉机的包装应符合JB/T5000.13的规定，并应符合陆路或水路运输的要求。 7.3选粉机的电气装置、零散的部件、紧固件和易损件应用封闭箱包装，并应在箱内固定牢固。其余的可裸装或捆扎。 7.4包装箱应通风、防雨，箱内零件应分类系好标签。裸装件的外露金属加工表面和封闭箱中的零件应保证在运输和贮存中不受损伤和腐蚀，油孔应能防止异物进入。 7.5选粉机包装发货时，每件包装箱外壁文字标识应符合GB/T191的规定。其内容包括：
a）收货站及收货单位名称； b）发货站及发货单位名称； c）合同号及产品名称、型号： d）毛重、净重、箱号及外形尺寸： e）起吊作业标志和储运图示标志。 贮存产品的场地应具备防锈、防腐蚀和防损伤的设施。产品放置须预防挤压变形和本身重力变形。
7.6 贮存一年以上的产品应定期检查、维护。 7.7选粉机应随机附带的技术文件包括：
a）装箱清单及成套发货表： b）产品合格证书； c）产品安装使用说明书： d）产品安装总图、基础安装图、主要部件安装图； e）易损件明细表。
7.8 选粉机的贮存应符合下列要求：
a）应在库房或棚下贮存； b）库房或棚下应通风、防雨、防阳光直射； c）捆扎件应单放，不允许码放。 选粉机每存放一年应进行一次养护。
7.9
版权专有 侵权必究
*
书号：15111·12779 定价： 12.00元
JB/T12186-2015
