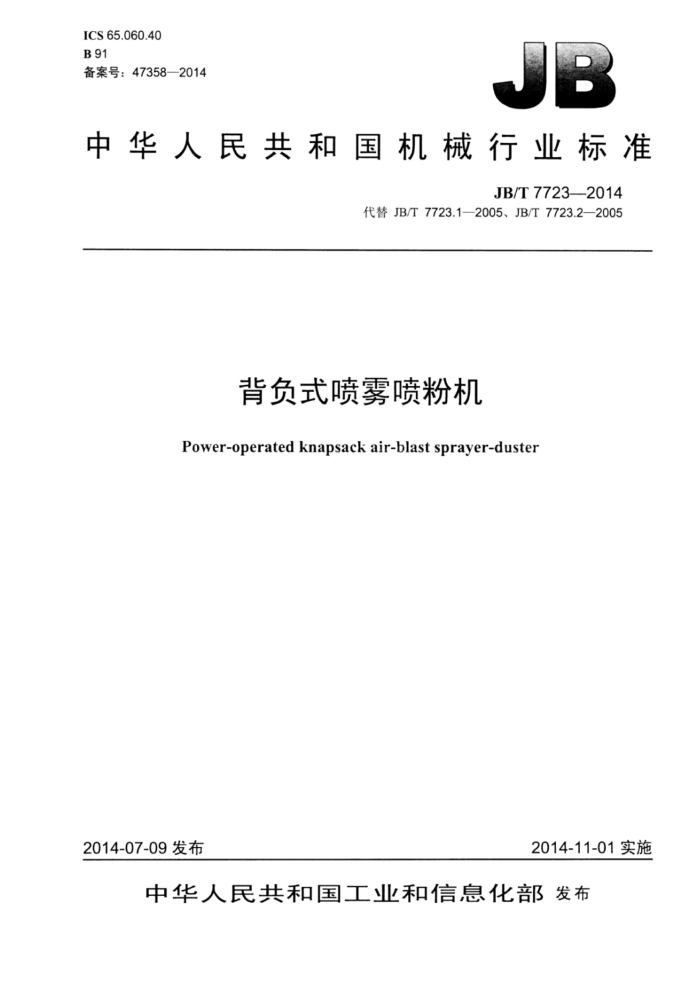

ICS.65.060.40 B 91 备案号：47358—2014
中华人民共和国机械行业标准
JB/T7723-2014
代替JB/T7723.1—2005JB/T7723.2—2005
背负式喷雾喷粉机
Power-operated knapsack air-blast sprayer-duster
2014-07-09发布
2014-11-01实施
中华人民共和国工业和信息化部发布 JB/T7723—2014
目 次
前言 1 范围. 2 规范性引用文件
II
型号标记 4 技术要求.. 5 试验方法. 6检验规则. 7标牌、包装、运输与贮存附录A（规范性附录）流出系数C 附录B（规范性附录）可膨胀性（膨胀）系数. 附录C（资料性附录）试验原始数据记录表
3
15 1.7 18 20 21
图1 试验锥图2 噪声测试装置图3 管道内ISO文丘里喷管测定装置. 图4 管道内孔板测定装置图5 皮托静压管测定装置图6 ISO文丘里喷管形式图7 孔板形式图8 皮托静压管形式图9 风机气动性能曲线. 图10 标准化风道损失系数，
10 10
13
表1 主要性能指标表2 耳旁噪声限值表3 风机效率表4 不合格分类表表5 综合判定表表A.1 文丘里喷管的流出系数C 表A.2 具有D和D/2取压口的孔板（D≥71.12mm）的流出系数C.. 表B.1 喷嘴和文丘里喷管的可膨胀性（膨胀）系数... 表B.2 孔板的可膨胀性（膨胀）系数s. 表C.1 噪声及振动试验表C.2 喷量、喷量均匀性及残留液（粉）量试验表C.3 喷雾射程。喷粉幅宽试验表C.4 雾滴直径试验表C.5 整机工况性能表C.6 风机性能试验
16 17 18 18 20 20 21 21 22 22 22 23 1 JB/T7723—2014
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准代替JB/T7723.1一2005《背负式喷雾喷粉机第1部分：技术条件》和JB/T7723.2—2005《背
负式喷雾喷粉机第2部分：试验方法》，与JB/T7723.12005和JB/T7723.2一2005相比主要技术变化如下:
增加了型号标记：对功率2.3kW以上的背负式喷雾喷粉机的质量指标进行了细分：增加了高温部件的防护要求； -增加了安全警告标志种类：增加了药箱加液口直径要求，并修改了药箱容积要求；增加了规范性引用文件；修改了风机性能试验装置和计算方法：一修改了自回绳起动的试验方法：一增加了耳旁噪声测试时的机具式态：删除了超低量喷雾射程的试验方法：增加了产品标牌的要求。
本标准由中国机械工业联合会提出本标准由全国农业机械标准化技术委员会（SACTC201）归口。 本标准起草单位：国家植保机械员量监险验中心、中国农业机械化科学研究院、山东华盛农业药
械股份责任有限公司、临沂三禾永佳动力有限公司、市下控股有限公司、山东金奥机械有限公司。
本标准主要起草人：赵晓萍、李良波、严荷荣、陈俊宝、邵逸群、柳荣新、张卫江、高军。 本标准所代替标准的历次版本发布情况为：
NJ132—1976、NJ133—1976: ZBB91004—1987、ZBB91005-1987; -JB/T7723.1—1995、JB/T7723.1-2005; JB/T7723.2—1995JB/T7723.2—2005。
II JB/T7723-2014
背负式喷雾喷粉机
1范围
本标准规定了背负式喷雾喷粉机的型号标记、技术要求、试验方法、检验规则及标牌、包装、运输和贮存。
本标准适用于配用汽油机驱动离心风机，采用气力输液或输粉原理的背负式喷雾喷粉机、背负式喷雾机和背负式喷粉机（以下简称背负机）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T1236工业通风机用标准化风道进行性能试验 GB/T2624.2用安装在圆形截面管道中的差压装置测量满管液体流量第2部分：孔板 GB/T2624.3用安装在圆形截面管道中的差压装置测量满管液体流量第3部分：喷嘴和文丘里
喷嘴
GB/T2828.1一2012计数抽样程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T5330工业用金属丝编织方孔筛网 GB/T9239.1机械振动恒态（刚性）转子平衡品质要求第1部分：规范与平衡允差的检验 GB/T9480农林拖拉机和机械、草坪和园艺动力机械使用说明书编写规则 GB10396农林拖拉机和机械、草坪和园艺动力机械安全标志和危险图形总则 GB/T18678 植物保护机械农业喷雾机（器）药液箱额定容量和加液孔直径 GB23821机械安全防止上下肢触及危险区的安全距离 JB/T5135.1通用小型汽油机第1部分：技术条件 JB/T5673农林拖拉机及机具涂漆通用技术条件 JB/T9782植物保护机械通用试验方法 ISO3966封闭管道中流体流量的测量采用皮托静压管的速度面积法（Measurementoffluidflow
in closed conduits-Velocity area method using Pitot static tubes)
3型号标记
背负机产品型号由类别代号、功能代号、型式代号、主参数、变型代号组成，并按下列序号排列。 3口 L-LL
变型代号（用A、B、C、表示）主参数（汽油机功率）型式代号（B一一背负式）功能代号（W- —喷雾；M—弥雾：F——喷粉WF喷雾喷粉）田间管理和植保机械类别代号
1 JB/T7723—2014
单位为毫米
P80
图1试验锥
4.6.7装配质量：
整机装配后运动件转动应灵活，不应有摩擦、卡滞等异常现象。操纵机构应灵活可靠。油门操纵手柄在最高位置时能达到额定转速，在最低位置时能停机。油门操纵手柄在最低位置时做急速运转的汽油机，应有停机按纽。 4.6.8外观质量：
背负机的外观应光洁，不应有锈蚀、油漆剥落、碰伤等缺陷。零件表面应无毛刺、裂纹等缺陷。镀铬、镀锌、发黑、喷塑等表面处理应完整、均匀。涂漆质量应符合JB/T5673的规定。 4.7使用信息 4.7.1每台背负机应附产品使用说明书。说明书应符合GB/T9480的编写规定，其内容至少应包括：
a）主要技术参数（汽油机功率、额定转速、药箱容积、喷雾量/喷粉量、水平射程等）； b）起动、使用和停机操作方法： c）安全使用注意事项： d）常见故障分析与排除方法： e）在处理农药时，应遵守农药生产厂提供的安全说明； f）清洗、维护、保养与贮存要求： g）禁止使用的特殊工作液； h）安全标志的说明； i）制造厂或供应商名称、地址、电话。
4.7.2每台背负机应在明显位置设有永久性的产品标牌，内容应至少包括：
a）产品型号、名称： b）主要技术参数（至少应包括额定转速、标定功率）； c）制造厂名称： d）出厂日期和/或出厂编号； e）产品执行标准编号。
4.7.3在控制装置上或附近位置应有清晰的标志，其内容应反映出控制装置的基本特征。 4.7.4背负机应至少设置下列安全警告标志，标志的设计应符合GB10396的规定。
a）燃油防火； b）防烫、防机械缠绕危险（适用时）： c）安全使用（戴耳部防护用品、穿防护服、戴口罩和护目镜）； d）阅读操作使用说明书； e）喷雾时远离人、畜。
4 JB/T7723—2014
5试验方法
5.1环境条件
除特殊要求外，试验环境温度为-5℃～35℃。 5.2试验样机
试验过程中除紧固件松动可正常紧外，不允许做其他调整。试验时整机装配应完整。除特殊说明外，整机性能试验均在额定转速（允差为土1%）下进行。 5.3试验用介质 5.3.1性能试验及耐久性试验（喷粉试验除外）试验用介质为常温常压下的空气及不含任何固体悬浮杂质的清水， 5.3.2喷粉试验用介质为通过GB/T5330规定的GFW0.071/0.056（相当于200目/in）标准筛、无杂物的陶土粉，其含水率不应大于4%。 5.3.3试验用汽油、机油应符合其使用说明书的要求。 5.4试验用仪器、设备
试验用仪器、设备的主要测定参数的最低精度应满足下列要求： a）转速：土0.5%，推荐使用数字式转速表： b）转矩：土0.5%，推荐使用数字式转矩转速仪： c）时问：分辨力1s，推荐使用电子秒表： d）噪声：分辨力0.5dB（A）： e）振动：土10%： f）质量：分辨力0.05kg g）压力：±0.5%FS（<10kPa）、2.5级（≥10kPa)； h）风速：土5%FS； i）温度：±0.5℃。
5.5整机性能试验 5.5.1起动性能试验
试验在常温状态下进行。试验前，背负机在环境温度下的适应时问不应少于1h，在不更换零件的条件下允许做必要的调整。起动进行三次，每次问隔时间不少于2min。手拉绕绳起动方式按次计算，每次起动允许操作两回，其中一回成功即为该次起动成功。手拉自回绳起动方式按时间计算，记录成功起动的时间，试验三次，计算平均值。 5.5.2整机密封性能试验
整机在喷雾或喷粉工况下运转3min～5min，检查整机各部位有无漏液、漏粉、漏油及连接件松脱等现象。试验过程中允许对紧固件进行一次调整。 5.5.3耳旁噪声试验 5.5.3.1声学环境条件
测定场地应为半径为20m以上的开阔地，场地内不应有任何障碍物或反射面。地面平整，本底噪
5
