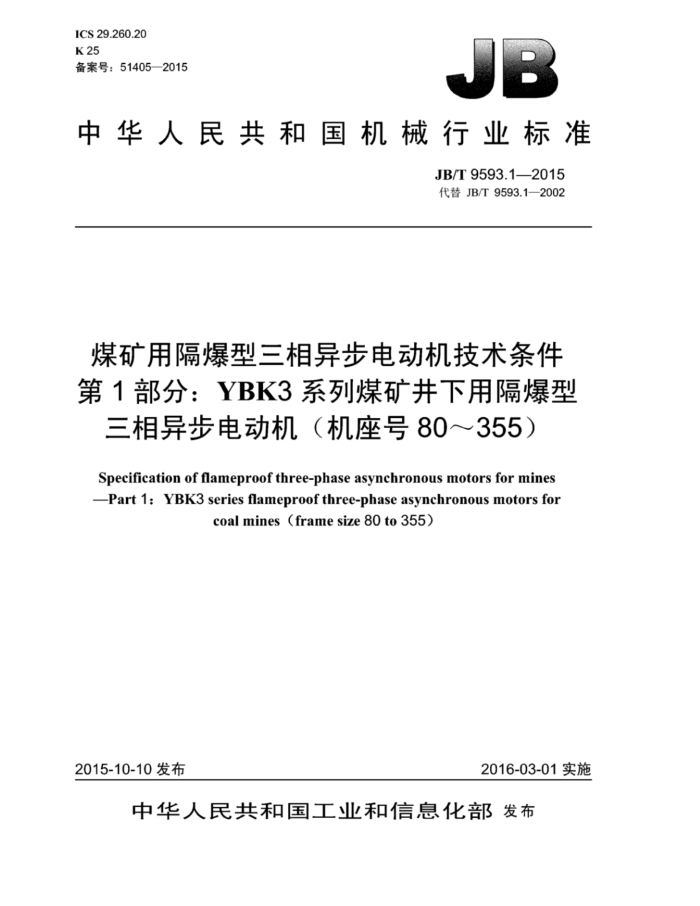

ICS.29.260.20 K25 备案号：51405—2015
中华人民共和国机械行业标准
JB/T9593.12015 代替JB/T9593.1—2002
煤矿用隔爆型三相异步电动机技术条件第1部分：YBK3系列煤矿井下用隔爆型
三相异步电动机（机座号80～一355）
Specification of flameproof three-phase asynchronous motors for mines Part 1: YBK3 series flameproof three-phase asynchronous motors for
coal mines（(frame size80to355)
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 中华人民共和 国
机械行业标准
煤矿用隔爆型三相异步电动机技术条件第1部分：YBK3系列煤矿井下用隔爆型三相异步电动机（机座号80～355）
JB/T9593.12015
+
机械工业山版社版发行北京市百万庄人街22号
邮政编码：100037
+
210mm×297mm1.75印张57千字
2016年8月第1版第1次印刷
定价：27.00元
*
书号：15111·13025 网址：http：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话： （010)88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T9593.1—2015
目 次
前言 1 范围
1
规范性引用文件. 型式。基本参数与尺寸技术要求..
2
3 4
13 21 22
试验方法 6 检验规则
5
标志、包装及保用期.
7
23
图1 电动机尺寸示意图（- 图2 电动机尺寸示意图（二图3 电动机尺寸示意图（三）图4 电动机尺寸示意图（四）
6 g 10
表1 机座号与转速及功率的对应关系表2 机座带底脚、端盖上无凸缘的电动机表3 机座不带底脚、端盖上有凸缘（带通孔）的电动机表4 机座带底脚、端盖上有凸缘（带通孔）的电动机表5 立式安装、机座不带底脚、端盖上有凸缘（带通孔），轴伸向下的电动机表6 轴伸键尺寸及公差表7 径向圆跳动公差. 表8 径向圆跳动及轴向圆跳动公差表9 平行度公差... 表10 平面度公差. 表11 键槽的对称度公差表12 效率和功率因数的保证值表13 堵转转矩对额定转矩之比的保证值表14 最小转矩对额定转矩之比的保证值.. 表15 最大转矩对额定转矩之比的保证值表16 堵转电流对额定电流之比的保证值. 表17 电气性能保证值的容差表18 断电后时间间隔. 表19 试验电压的有效值表20 对于不同轴中心高H（mm）用位移、速度和加速度表示的振动强度限值（方均根值） ...20 表21 空载最大A计权声功率级LWA（dB）
4
6
10 12 12 12 12 13 13 13 14 15 16 17 18 19
19
20 21 .22 24
表22 负载时A计权声功率级增量ALWA（dB）表23 试验项目.. 表24 标志 JB/T9593.1—2015
前言
本部分按照GB/T1.1一2009给出的规则起草本部分代替JB/T9593.1一2002《煤矿用隔爆型三相异步电动机技术条件第1部分：YBK2系列煤矿
井下用隔爆型三相异步电动机（机座号100～315）》，与JB/T9593.1一2002相比主要技术变化如下：
增加了对YBK3-80～90~YBK3-355和额定电压为660V/1140V的8极～10极，以及单电压 380V、660V、1140V电动机的要求，扩大了标准的适用范围：引用现行国家标准和行业标准，增加引用了GB/T1958—2004GB1971—2006和GB/T3836.3 2010; -增加了IMB10、IMB35、IMV1结构和安装型式及相关要求：安装尺寸K、S值中的15mm19mm分别改为14.5mm18.5mm；根据GB/T1096一2003的规定，键尺寸公差由h9更改h8：提高了电动机的效率指标，其中2极～6极电动机的效率符合GB18613一2012中的3级能效等级效率试验方法更改为B法：按GB755一2008的规定，增加了对电动机最大运行安全转速的要求：按GB10068一2008的规定，修改了振动限值和测量要求，机械振动由按振动速度考核改为按振动位移、振动速度及振动加速度三项指标考核：按GB10069.3一2008的规定，修改了噪声限值技术要求和检验规则中，增加了对防爆性能方面的相关要求和考核项目：试验方法与检验规则分开表述。
本部分由中国机械工业联合会提出。 本部分由全国防爆电气设备标准化技术委员会（SAC/TC9）归口。 本部分负责起草单位：南阳防爆集团股份有限公司。 本部分参加起草单位：江苏锡安达防爆股份有限公司、泰州市华源电机有限公司、山东山防防爆电
机有限公司、安徽威能电机有限公司、南阳微特防爆电机有限公司、南阳防爆电气研究所有限公司、国家防爆电气产品质量监督检验中心。
本部分主要起草人：李梦林、尤振峰、秦文银、董庆强、许权、时文兵、杨亚美、靳芝、李晓宁。 本部分所代替标准的历次版本发布情况为：
JB/T9593—1999: JB/T9593.1—2002
II JB/T9593.1—2015
煤矿用隔爆型三相异步电动机技术条件第1部分：YBK3系列煤矿并下用隔爆型三相异步电动机（机座号80一355）
1范围
JB/T9593的本部分规定了YBK3系列煤矿井下用隔爆型三相异步电动机（机座号80～355）的型式、基本参数与尺寸、技术要求、试验方法、检验规则标志、包装及保用期。
本部分适用于额定电压1140V及以下的煤矿井下用隔爆型三相异步电动机（机座号80355）（以下简称电动机）。凡属本系列电动机派生的各系列电动机也可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191—2008包装储运图示标志 GB755-2008旋转电机定额和性能 GB/T997一2008旋转电机结构型式安装型式及接线盒位置的分类（IM代码） GB/T1032三相异步电动机试验方法 GB/T1958—2004产品几何量技术规范（GPS）形状和位置公差检测规定 GB1971一2006旋转电机线端标志与旋转方向 GB/T1993—1993旋转电机冷却方法 GB/T2423.4电工电子产品环境试验第2部分：试验方法试验Db交变湿热（12h+12h循环） GB3836.1一2010爆炸性环境第1部分：设备通用要求 GB3836.2一2010爆炸性环境第2部分：由隔爆外壳d”保护的设备 GB3836.3一2010爆炸性环境第3部分：由增安型e*保护的设备 GB/T4772.1一1999旋转电机尺寸和输出功率等级第1部分：机座号56~400和凸缘号551080 GB/T4942.1旋转电机整体结构的防护等级（IP代码）-分级 GB10068一2008轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值 GB/T10069.1一2006旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法 GB18613一2012中小型三相异步电动机能效限定值及能效等级 GB/T22719.1一2008交流低压电机散嵌绕组匝间绝缘第1部分：试验方法
3型式、基本参数与尺寸
3.1电动机型号由系列代号和规格代两部分组成。
一 JB/T9593.12015
示例： YBK3 132S1-2
规格代号：132表示中心高，S表示短机座1表示1号铁心：2表示2极系列代号，Y表示三相异步电动机，B表示隔爆型，K表示矿用，3表示第3次设计
3.2 电动机应按GB3836.1和GB3836.2的规定制成隔爆型，其防爆标志为ExdIMb。 3.3 电动机的外壳防护等级为IP55（见GB/T4942.1）。 3.4 电动机的冷却方法为IC411（见GB/T1993—1993）。 3.5 电动机的结构及安装型式为IMB3、IMB5、IMB10、IMB35、IMV1（见GB/T997—2008）。 3.6 电动机的定额是以连续工作制（S1）为基准的连续定额。 3.7 电动机的额定电压为380V660V、1140V、380V/660V660V/1140V，额定频率为50Hz 3.8 电动机应按下列额定功率制造：
0.37kW.0.55kw.0.75kW-1.1kw.1.5kw.2.2kW.3kw.4kW.5.5kw.7.5kw.11kw 15kw-18.5kw22kW-30kw-37kW-45kW55kw75kW-90kw110kw132kw-160kW 200kW-220kW.250kW.280kW-315kW. 3.9 电动机的机座号与转速及功率的对应关系应符合表1的规定。
表1机座号与转速及功率的对应关系
同步转速 r/min
机座号
750
3 000
1500
1000 功率kw 0.37 0.55 0.75
600
0.75 1.1 1.5 2.2
0.55 0.75 1.1 1.5 2.2 n 4 5.5
80M1 80M1 90s 90L 100L1 100L2 112M 132S1 132S2 132M1 132M2 160M1 160M2 160L 180M
0.37 0.55 0.75 1.1 1.5 2.2
1. 1
1.5 2.2
3
4 5.5 7.5 一 11 15 18.5 22
4+ 5.5 7.5 11
7.5
m
4 5.5 7.5
11 15 18.5
2 JB/T9593.1—2015
表1 机座号与转速及功率的对应关系（续）
同步转速 r/min
机座号
750
3000
1 500
1000 功率kw
600
180L 200L1 200L2 225 225M 250M 280S 280M 315S 315M 315L1 315L2 355S1 355S2 355M1 355M2 355L1 355L2 注1：带括号的为不优先推荐规格注2：SM、L后面的数字1、2分别代表同一机座号和转速下不同的功率电动机尺寸及公差应符合以下规定：
22
15 18.5 22 一 30 37 45 55 75 90 110 132
11
一
30 37 一 45 55 75 90 110 132 160 200 (185) (200) (220) 250 (280) 315
30
15 18.5 22 30 37 45 55 75 90 110 132
37 45 55 75 90 110 132 160 200 (185) (200) (220) 250 (280) 315
45 55 75
90
160 (185) 200 (220) 250
110 132 160 (185)
160 (185) 200
3.10
a）电动机的安装尺寸及公差应符合表2表5的规定，其中IMB10电动机的法兰尺寸由制造厂与
用户协商确定；外形尺寸应参考表2～表5的规定。尺寸符号如图1～图4所示。 b）电动机轴伸键的尺寸及公差应符合表6的规定。 c）电动机轴伸长度一半处的径向圆跳动公差应符合表7的规定值。 d）凸缘止口对电动机轴线的径向圆跳动和凸缘配合面对电动机轴线的轴向圆跳动公差应符合表8
的规定。 e）电动机轴线对底脚支承面的平行度公差应符合表9的规定。 f）电动机底脚支承面的平面度公差应符合表10的规定。 g）电动机轴伸键槽的对称度公差应符合表11的规定，
