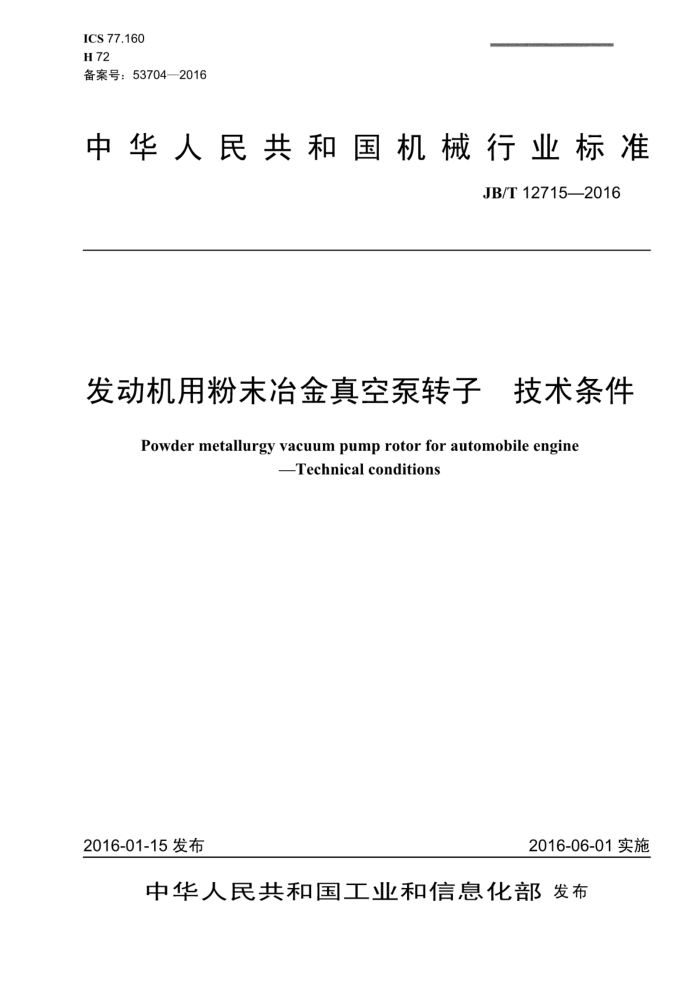

ICS 77.160 H72 备案号：53704—2016
中华人民共和国机械行业标准
JB/T12715—2016
发动机用粉未冶金真空泵转子 技术条件
Powder metallurgy vacuum pump rotor for automobile engine
Technical conditions
2016-01-15发布
2016-06-01实施
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
发动机用粉末冶金真空泵转子 技术条件
JB/T12715—2016
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm-0.5印张-15千字
2016年8月第1版第1次印刷
定价：12.00元
串
书号：15111·13782 网址：http：//www.cmpbook.com 编辑部电话： (010）88379399 直销中心电话： （010）88379399
封面无防伪标均为盗版
版权专有 侵权必究 JB/T12715—2016
目 次
前言
范围.. 规范性引用文件
1
2
3 技术要求
3.1 总体要求.. 3.2 化学成分. 3.3 密度与物理性能 3.4 精度要求 3.5 位置公差.. 3.6 表面粗糙度 3.7 表面质量.. 4试验方法检验规则
+++.++++++-++.++-+++.+-+++.
..+.+....+.....+......
5
5.1 型式检验.. 5.2出厂检验... 5.3产品合格标识. 6标志、包装、运输和贮存
+..+..+.++-.+..+.+.+++
.+++-+.-+++.+.++-.++-+.+
...
图 1 转子几何公差标注示例
-+**+*2
+..++..-+...+....++...-+..
++-++-+.-.++-+.++-.+..++..++
表13 转子的化学成分表2密度与物理性能表3 转子表面粗糙度
+++-+-+++.+.+++.++-+
..-++.+.-++..+..++. JB/T12715—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由机械工业粉末冶金制品标准化技术委员会（CMIF/TC20）归口。 本标准起草单位：南京金牛机械制造股份有限公司、上汽通用五菱汽车股份有限公司、重庆云海机
械制造有限公司。
本标准主要起草人：魏刚、王曙、杜德荣、李逢晓、何万飞、黄浩。 本标准为首次发布。
1I JB/T12715—2016
发动机用粉未冶金真空泵转子技术条件
1范围
本标准规定了汽车柴油发动机和汽车汽油直喷发动机烧结真空泵转子（以下简称转子）的技术要求试验方法、检验规则及标志、包装、运输和贮存。
本标准适用于汽车柴油发动机和汽车汽油直喷发动机烧结真空泵转子。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的弓【用文件，仅注日期的版本适用于本文件
凡是不注日期的弓用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T223.7铁粉铁含量的测定重铬酸钾滴定法 GB/T223.19钢铁及合金化学分析方法新亚铜灵-三氯甲烷萃取光度法测定铜量 GB/T223.71钢铁及合金化学分析方法管式炉内燃烧后重量法测定碳含量 GB/T5163 烧结金属材料（不包括硬质合金）可渗性烧结金属材料密度、含油率和开孔率的
测定
GB/T 7964 烧结金属材料（不包括硬质合金）室温拉伸试验 GB/T9097 烧结金属材料（不包括硬质合金） 表观硬度和显微硬度的测定 GB/T12767# 粉末冶金制品表面粗糙度参数及其数值 JB/T7905一2013烧结金属材料（不包括硬质合金）抽样
3技术要求
3.1总体要求
转子应符合本标准的规定，并按经规定程序批准的产品图样和技术文件制造。 3.2化学成分
转子用材料的化学成分推荐按表1的规定。
表1转子的化学成分
化学成分（质量分数，%）
材料牌号
其他 <2 <2
Fe 余量余量
Ni
C 0.3~0.8 0.3 ~0.8
Cu 1.5~3.9 1.3~1.7
Mo
1 II I类为Fe-C-Cu材料，适用于一般烧结真空泵转子；II类为Fe-C-Cu-Ni-Mo材料，适用于要求较高的烧结真空泵
0.4~0.6
1.55~1.95
转子，由用户选用。 3.3密度与物理性能
转子的密度与物理性能应符合表2的规定。
1 JB/T12715—2016
3.7表面质量
转子表面不允许有毛刺、碰伤、裂纹、破损及氧化等现象。
4试验方法
4.1总铁的测定按GB/T223.7的规定。 4.2化合碳的测定按GB/T223.71的规定。 4.3 铜含量的测定按GB/T223.19的规定。 4.4密度的测定按GB/T5163的规定。 4.5抗拉强度的测定按GB/T7964的规定。 4.6表观硬度的测定按GB/T9097的规定。 4.7 表面粗糙度的测定按GB/T12767的规定 4.8 外观采用目测。
5检验规则
5.1 型式检验 5.1.1 检验项目
除化学成分和只供设计用的参数外，本标准和产品图样上提到的所有技术要求为型式检验项目。 5.1.2检验适用情况
凡有下列情况之一时，应进行型式试验： a）初次投产； b）转子的设计、工艺、材料改变 c）间隔1年再次生产。
5.1.3样品抽取
型式检验的样品应从出厂检验合格的转子中抽取。 5.2出厂检验 5.2.1检验项目
本标准技术要求中规定的所有项目及有关技术文件的要求内容。 5.2.2检验样本的抽取
产品检验用的样本应在提交的合格批中随机抽取。 5.2.3抽样原则
物理力学性能检验的抽样和评定按JB/T7905一2013中3.3的规定；其他检验项目的抽样和评定按 JB/T7905一2013中3.2的规定。检验中的抽样方案，合格质量水平由供需双方协商确定， 5.3产品合格标识
每批产品经质量检验部门检查合格并签发合格证后方可出厂。 910
JB/T12715—2016
6 标志、包装、运输和贮存
6.1 产品检验合格后方可包装。 6.2 包装后的产品要保证在正常运输条件下不损坏，在正常贮存条件下，自出厂之日起6个月内不生锈。 6.3每个包装毛重不得超过15kg。 6.4箱内应附有产品检验合格证。 6.5外包装可用木箱和纸箱。 6.6要在箱外明显处写上或印上标志。标志内容包括：
a）产品名称、型号和数量； b）净重与毛重； c）制造厂名； d）包装日期： e）写上“小心轻放”和“防潮”等字样。
6.7转子应贮存在干燥的仓库内。
