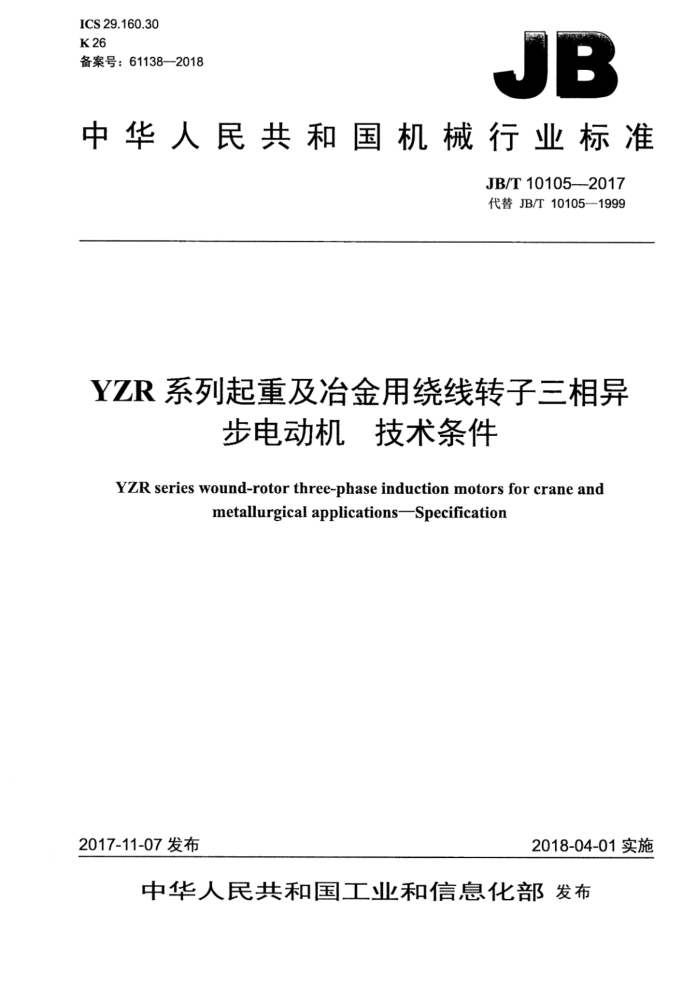

ICS 29.160.30 K26 备案号：61138—2018
JB
中华人民共和国机械行业标准
JB/T10105—-2017 代替JB/T10105—1999
YZR系列起重及冶金用绕线转子三相异
步电动机技术条件
YZR series wound-rotor three-phase induction motors for crane and
metallurgical applicationsSpecification
2018-04-01实施
2017-11-07发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
XZR系列起重及治金用绕线转子三相
异步电动机技术条件
JB/T101052017
本
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm?1.5印张-49千字
2018年4月第1版第1次印刷
定价：24.00元
*
书号：15111·14799 网址：http：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版
版权专有 侵权必究 JB/T10105—-2017
目 次
前言 1范围 2规范性引用文件... 3型式、基本参数与尺寸 4技术要求.. 5 检验规则与试验方法
11
中
10 16 16 16
5.1检验分类.. 5.2检查试验... 5.3型式试验. 6标志、包装及保用期. 附录A（规范性附录） 电动机热试验方法
17 19
图1IM1001、IM1002、IM1003、IM1004机座带底脚、端盖上无凸缘的电动机图2IM3001、IM3003卧式安装、机座不带底脚、端盖上有凸缘的电动机. 图3IM3011、IM3013立式安装、机座不带底脚、端盖上有凸缘的电动机. 图A.1热试验电路图...
19
表1电动机的结构及安装型式表2电动机同步转速、额定功率、转子转动惯量、转子绕组开路电压U,与机座号的对应关系.. 3 表3电动机的外形尺寸、安装尺寸及公差（一）表4电动机的外形尺寸、安装尺寸及公差（二）表5电动机的外形尺寸、安装尺寸及公差（三）表6轴伸键的尺寸及公差表7径向圆跳动公差表8径向及轴向圆跳动公差. 表9平行度公差.
二
6
E
L
9
10 10 10 11 11 12 ..12 .. 13 .13 14 16 17
表10 平面度公差表11对称度公差.. 表12日 电动机效率和功率因数的保证值.. 表13最大转矩对额定转矩之比的保证值，表14E 电动机电气性能保证值的容差表15 电动机各发热部位的温升限值或允许温度. 表16不同轴中心高H（mm）用位移、速度和加速度表示的振动强度限值（方均根值）表17 空载时A计权声功率级噪声限值表18 电动机机座号与同步转速、额定功率、转子绕组开路电压、额定电压的对应关系. 表19 检验项目及试验方法表20 出线端标志 JB/T10105——2017
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T10105一1999《YZR系列起重及冶金用绕线转子三相异步电动机技术条件》，与
JB/T10105—1999相比主要技术变化如下：
对原标准中所引用的一些标准进行了更新：增加了电动机效率和功率因数的保证值（见4.4）： -增加了对电动机旋转方向的要求（见4.22）；
一
-删除了原标准400机座号的冷却方法IC416（见1999年版的3.2）；一删除了关于最湿月月平均最高相对湿度的条款（见1999年版的4.2.4）；删除了原标准中对气隙不均匀度的要求及检查（见1999年版的4.18）。 本标准由中国机械工业联合会提出。 本标准由全国旋转电机标准化技术委员会（SAC/TC26）归口。 本标准负责起草单位：佳木斯防爆电机研究所、佳木斯电机股份有限公司、无锡新大力电机有限公
司、无锡天宝电机有限公司、江西特种电机股份有限公司、安徽皖南电机股份有限公司。
本标准参加起草单位：无锡市宏泰电机股份有限公司、中国长江航运集团电机厂、潍坊市电机一厂有限公司、曲阜金升电机有限公司。
本标准主要起草人：王丽萍、唐庆军、徐敏、刘裕康、刘建辉、许洪清、薛荣辉、唐庆华、任爱冬、 刘中明、陈长燕。
本标准所代替标准的历次版本发布情况为： JB/T10105-1999
II JB/T10105—2017
YZR系列起重及冶金用绕线转子三相异步电动机技术条件
1范围
本标准规定了YZR系列起重及冶金用绕线转子三相异步电动机的型式、基本参数与尺寸，技术要求，检验规则与试验方法以及标志、包装及保用期。
本标准适用于各种起重机械及冶金辅助设备电力传动用绕线转子三相异步电动机（以下简称电动机），凡属本系列电动机所派生的各种系列电动机也可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191—2008包装储运图示标志 GB755旋转电机定额和性能 GB/T756-2010旋转电机圆柱形轴伸 GB/T757—2010旋转电机圆锥形轴伸 GB/T997一2008旋转电机结构型式、安装型式及接线盒位置的分类（IM代码） GB/T1032—2012三相异步电动机试验方法 GB/T1096--2003 3普通型平键 GB/T1958一2004产品几何量技术规范（GPS）形状和位置公差检测规定 GB1971旋转电机线端标志与旋转方向 GB/T1993—1993旋转电机冷却方法 GB/T2423.4—2008 电工电子产品环境试验第2部分：试验方法试验Db：交变湿热（12h+12h
循环）
GB/T4772.1一1999旋转电机尺寸和输出功率等级第1部分：机座号56400和凸缘号 55~～1080
GB/T4942.1一2006旋转电机整体结构的防护等级（IP代码）分级 GB10068轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值 GB/T10069.1一2006旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法 GB10069.3旋转电机噪声测定方法及限值第3部分：噪声限值 GB/T12351—2008热带型旋转电机环境技术要求 GB20237起重冶金和屏蔽电机安全要求 GB/T21975一2008起重及冶金用三相异步电动机可靠性试验方法 GB/T22719.1-2008交流低压电机散嵌绕组匝间绝缘第1部分：试验方法 GB/T22719.2一2008交流低压电机散嵌绕组匝间绝缘第2部分：试验限值 NB/T42084一2016起重及冶金用三相异步电动机能效限定值及能效等级
1 JB/T10105—2017
3型式、基本参数与尺寸
3.1电动机分为：一般环境用《最高环境空气温度40℃）电动机，冶金环境用（最高环境空气温度 60℃）电动机。电动机外壳及接线盒防护等级为IP54（按GB/T4942.1一2006的规定）。 3.2电动机的冷却方法为：112及132机座号为IC410；160400机座号为IC411（按GB/T1993一1993 的规定）。 3.3电动机的结构及安装型式为IM1001、IM1002、IM1003、IM1004、IM3001、IM3003、IM3011、 IM3013（按GB/T997一2008的规定）并按表1的规定制造。
表1电动机的结构及安装型式
代号 IM1001
结构及安装型式
制造范围（机座号）
112~160
IM1003
180~400
IM1002
112~160
IM1004
180~400
IM3001
112~160
180
IM3003
IM3011
112~160
重
IM3013
180~315
3.4电动机的工作制分为S2、S3、S4、S5、S6、S7及S9（按GB755的规定），基准工作制为S340% （即基准工作制为S3，基准负载持续率为40%，每一工作周期为10min）。电动机按基准工作制出厂，也可按订货合同特指的工作制及功率出厂。 3.5电动机在基准工作制时，应按下列额定功率制造：1.5kW、2.2kW、3.7kW、5.5kW、7.5kW、 11kW、15kW、22kW、30kW.37kW、45kw、55kW.75kW、90kW、110kW-132kW、160kW、 200kW（按GB/T4772.1一1999的规定）。非基准工作制时的功率，由制造商另行给定。 3.6电动机的额定电压为380V，额定频率为50Hz。机座号为112～355的电动机的定子绕组一般为Y 接法，也可按订货合同供应△接法的电动机；机座号为400的一般为△接法，也可按订货合同供应丫接法的电动机。 3.7电动机在基准工作制时的同步转速、额定功率、转子转动惯量、转子绕组开路电压U,与机座号的对应关系除应符合表2的规定外，还应符合以下要求：
电动机非基准工作制时的额定功率按基准工作制时的额定功率的实际温升值确定，由制造商在产品样本中给出。但S6、S7及S9工作制时的额定功率需用户提供所需的工作制参数后，由制造商分别确定。 电动机转子绕组开路电压容差：112～250机座号为土7.5%：280～400机座号为土10%。 电动机转子转动惯量的容差为10%。
2 JB/T10105-2017
表2电动机同步转速、额定功率、转子转动惯量、转子绕组
开路电压U，与机座号的对应关系
同步转速 r/min 750
机座
1000
600
号 额定功率 转子转动
转子转动 转子绕组惯量 开路电压 kg "m?
转子绕组
转子转动 转子绕组惯量 开路电压 kg 'm?
额定功率 kw
额定功率
惯量 开路电压 kg m?
kw
kw
V
V
V
1.5
112M
0.03
100
-
-
一
132M1 2.2 132M2 3.7
0.06 0.07
132 185
-
160M1 5.5
0.12 0.15 0.20
138 185 250
-
7.5
160M2 160L 11
7.5
0.20
205
180L
15
0.39
218
11 15 22
0.39
172
200L
22 30
0.67
200 250
0.67 0.82
178
-
225M
0.84
232
一
250M1 250M2 45
37
1.52 1.78
250 290
30 37
1.52 1.79
272 335
-
一
280S 280M
55 75
2.35 2.86
280 370
45 55
2.35 2.86
305 360
37 45
3.58 3.98
150 172
315S 315M
75 90
7.22 8.68
302 372
55 75
7.22 8.68
- -
242 325
355M 355L1 355L2
90 110 132
14.32 17.08 19.18
-
一
330 388 475
一
-
400L1 400L2
-
160 200
24.52 28.10
395 460
注：M、L后面的数字1、2分别代表同一机座号和转速下的不同额定功率。
3.8电动机的尺寸及公差应符合下列规定（按GB/T4772.11999的规定）：
a）电动机的安装尺寸及公差应符合表3～表5的规定，外形尺寸参考表3～表5的规定。尺寸符号
如图1图3所示。
3 JB/T10105—2017
9600 Et0- .3 韩射 0 5 2 2 2
0
信 0
L
0 2
0 90'0 .
1
CH
韩射 18 0 OET 0 000
VI
LE0F Et0F 0s"0F 850f 魅卧 8
(-)
H
0 0 0
9
(a) ZXOEW ZX9EW tx8
EX9EW ExZtw EX8 +X95 +X08W +X0W 。 +s0'0+ 0 E90°0+
D
1
8
0
OO O
G
韩 4 09 5 5 o DEI
SS
2
3 3
华
009 0 0于
a 0 0
下
D
0 0EF 禁 801
OLE
a
七
一
国 ia
O 0 12 080
OL 8
3
O
OP 12 OIN 0 2 0 TE 6E 898 61 90 LS 09S 0E9 OIL 050F SL'0F
R
工.
0'1F SF
处 5 0 S6E1 8L1 58 3 061 S 2 0 5 5 0 0 0 机座号 WZI WZE W09 109 108 100 AS WOS S087 W08 3 WSS ISSS
