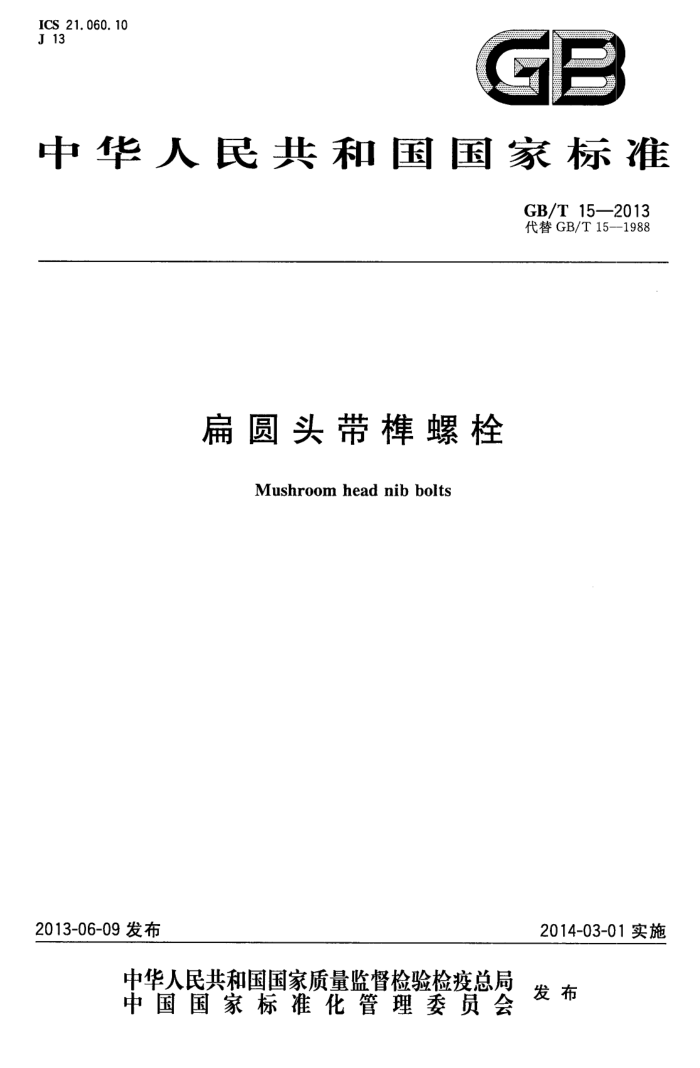

ICS_ 21. 060. 10 J 13
GB
中华人民共和国国家标准
GB/T15—2013 代替GB/T15—1988
扁圆头带椎螺栓
Mushroom head nib bolts
2014-03-01实施
2013-06-09发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T15—2013
前言
本标准是国家标准“螺栓系列标准”之一，该系列包括：
GB/T8-1988方头螺栓； GB/T10—2013 沉头方颈螺栓； GB/T11---2013 沉头带样螺栓； GB/T12—2013 圆头方颈螺栓； GB/T13-—2013 圆头带样螺栓； GB/T14--2013 扁圆头方颈螺栓； GB/T15—2013 扁圆头带样螺栓； GB/T27—2013 六角头加强杆螺栓； GB/T28-2013 六角头螺杆带孔加强杆螺栓； GB/T29.1---2013 六角头带槽螺栓； GB/T29.2—2013 六角头带十字槽螺栓； GB/T31.1--2013 六角头螺杆带孔螺栓； GB/T31.2—1988 六角头螺杆带孔螺栓细杆； GB/T31.3--1988 六角头螺杆带孔螺栓 细牙； GB/T32.1—1988 六角头头部带孔螺栓； GB/T32.2-1988 六角头头部带孔螺栓 细杆； GB/T32.3--1988 六角头头部带孔螺栓 细牙； GB/T35—2013 小方头螺栓； GB/T5780--2000 六角头螺栓 C级; -GB/T5781—2000 六角头螺栓 全螺纹 C级; GB/T5782—2000 六角头螺栓； -GB/T5783—2000 六角头螺栓 全螺纹； -GB/T5784—1986 六角头螺栓 细杆； GB/T5785—2000 六角头螺栓 细牙； GB/T5786—2000 六角头螺栓 细牙 全螺纹； GB/T5789—1986 六角法兰面螺栓 加大系列B级； GB/T5790---1986 六角法兰面螺栓 加大系列细杆B级； GB/T16674.1-2004六角法兰面螺栓小系列； GB/T16674.2—2004六角法兰面螺栓细牙小系列。
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB/T15—1988《大半圆头带样螺栓》。 本标准与GB/T15--1988相比主要变化如下：
修改了标准名称；取消“商品紧固件品种，应优先选用”（1988年版的第1章）；更新规范性引用文件（第2章）；以“通用长度规格范围”替代“商品规格范围”（见表1）；增加通用技术条件（见表2）；
I GB/T 15—2013
取消3.6级（见表2）。 本标准由中国机械工业联合会提出。 本标准由全国紧固件标准化技术委员会（SAC/TC85）归口。 本标准负责起草单位：中机生产力促进中心。 本标准参加起草单位：宁波中机机械零部件检测有限公司、宁波经济技术开发区甬港紧固件有限
公司。
本标准所代替标准的历次版本发布情况为：
GB15-1958,GB15—1976,GB/T 15---1988。
I GB/T 15—-2013
扁圆头带椎螺栓
1范围
本标准规定了螺纹规格为M6～M24、产品等级为C级的扁圆头带样螺栓。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2紧固件外螺纹零件的末端 GB/T 90.1 紧固件验收检查 GB/T90.2 紧固件标志与包装 GB/T 196 普通螺纹基本尺寸 GB/T 197 普通螺纹公差 GB/T1237 紧固件标记方法 GB/T:3098.1 紧固件机械性能螺栓、螺钉和螺柱 GB/T 3103.1 紧固件公差螺栓、螺钉、螺柱和螺母 GB/T5267.1 紧固件电镀层 GB/T5276 紧固件螺栓、螺钉、螺柱及螺母尺寸代号和标注 GB/T16938 紧固件！ 螺栓、螺钉、螺柱和螺母通用技术条件
3尺寸
型式尺寸见图1和表1。 尺寸代号和标注方法符合GB/T5276。
A- A
无螺纹部分杆径约等于螺纹中径或螺纹大径。 *辗制末端（GB/T2)。
图 1 GB/T15--2013
表1尺寸
单位为毫米
M12 (M14)b M16 M20 M24
M6 1 18 一 15. 1 19, 1 24. 3 29. 3 33. 6 36.6 45.6 53. 9
M8 1. 25 1. 5 1. 75 22
螺纹规格d
M10
pa
2 38 44
3 54 60
2 34 40
2. 5 46 52
≤125 125<≤200
26 32
30 36
b
28
max min max min max min min ~ max
dk
17. 3 22.16 27.16 31 4. 3 5. 5 6.7 7.7 8.8 9. 9
34
43
13. 3 3. 5 2. 9 3. 5 4. 5 5. 5 6. 3 7. 2 8. 1 10 3. 48 4. 48 5. 48 6. 48 7. 9 8. 9 10. 9 13.1 2. 7 3. 6 4.6 5. 6 6.55 7. 55 9.55 11.45 0. 5 0. 5 0. 5 0. 8 0. 8 1
50.8 12
h
1. 5 34 7. 5
1 32 6. 3
r rf r
22
22 5
11 2. 5 3. 2 3.8 4.3
14
18
26 5
2
公称 min max 20
18.95 21.05 23.95 26.05 28. 95 31.05 33.75 36.25 38.75 41.25 通 43.75 46.25 48.75 51.25 53.5
25 30 35 40 45 50 (55)h 60 (65)b 63.5 66.5
用
56.5
58. 5 61.5
长
68.5 71. 5 78.5
70 80 90 100 98. 25 101.75 110 108.25 111.75 120 118.25 121.75
度
81.5
88. 25 91.75
规
格
范
128 138 148 152 156
132 142
130 140 150 160 180 200 195.4 204.6 P 螺距，尽可能不采用括号内的规格。
围
164 184.
176
2 GB/T15--2013
技术条件和引用标准
4
技术条件和引用标准见表2。
表2 技术条件和引用标准
材料通用技术条件
钢 GB/T16938
8 g
公差标准等级标准产品等级标准
螺纹
GB/T 196,GB/T 197
4. 8 GB/T 3098.1
机械性能
除第-3章规定外，按C级
公差
GB/T 3103.1
不经处理；电镀技术要求按GB/T5267.1；如需其他表面处理，应由供需协议
表面处理
验收及包装
GB/T 90.1及GB/T 90.2
5标记
5.1标记方法
标记方法按GB/T1237规定。 5.2标记示例
螺纹规格d=M12、公称长度l=80mm、性能等级为4.8级、不经表面处理、产品等级为C级的扁圆头带样螺栓的标记：
螺栓GB/T15 M12×80 中华人民共和国
国家标准扁圆头带样螺栓
GB/T 15—2013
*
