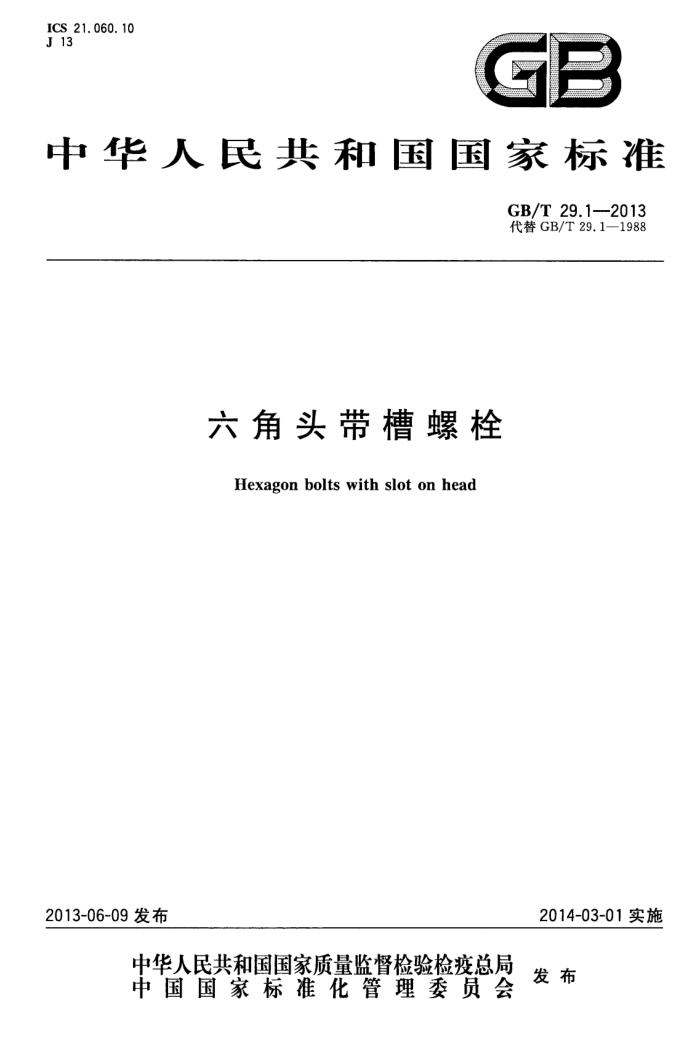

ICS 21.060.10 J 13
GB
中华人民共和国国家标准
GB/T 29.1-2013 代替GB/T29.1—1988
六角头带槽螺栓
Hexagon bolts with slot on head
2014-03-01实施
2013-06-09发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 29.1-2013
前 言
GB/T29的本部分（以下简称本标准）是国家标准螺栓系列标准”之一，该系列包括：
-GB/T8—1988 方头螺栓； GB/T10—2013 沉头方颈螺栓； GB/T11—2013 沉头带样螺栓； -GB/T12—2013 圆头方颈螺栓； GB/T13-2013 圆头带螺栓； -GB/T14—2013 扁圆头方颈螺栓； GB/T15—2013 扁圆头带样螺栓； GB/T27—2013 六角头加强杆螺栓； GB/T28—2013 六角头加强杆螺栓螺杆带孔； GB/T29.1—2013 六角头带槽螺栓； GB/T29.2—2013 六角头带十字槽螺栓； GB/T31.1-2013 六角头螺杆带孔螺栓； GB/T31.2-1988 六角头螺杆带孔螺栓细杆； GB/T31.3—1988 六角头螺杆带孔螺栓 细牙； GB/T32.1—1988 六角头头部带孔螺栓； GB/T32.2—1988 六角头头部带孔螺栓 细杆； GB/T32.3—1988 六角头头部带孔螺栓 细牙； GB/T35——2013 小方头螺栓； GB/T5780—2000 六角头螺栓 C级； GB/T5781--2000 六角头螺栓 全螺纹 C级； GB/T5782—2000 六角头螺栓； GB/T5783—2000 六角头螺栓 全螺纹； GB/T5784—1986 六角头螺栓 细杆； GB/T5785—2000 六角头螺栓 细牙； -GB/T5786—-2000 六角头螺栓 细牙全螺纹； GB/T5789—1986 六角法兰面螺栓 加大系列B级； GB/T5790—1986 六角法兰面螺栓 加大系列细杆B级； -GB/T16674.1一2004六角法兰面螺栓小系列； GB/T16674.2—2004 六角法兰面螺栓细牙 小系列。
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB/T29.1一1988《六角头头部带槽螺栓A和B级》。 本标准与GB/T29.1--1988相比主要变化如下：
修改了标准名称；更新规范性引用文件（第2章）； -增加长度规格表（见表1)；一给出技术条件的内容（见表3）。 本标准由中国机械工业联合会提出。
-
1 GB/T 29.12013
本标准由全国紧固件标准化技术委员会（SAC/TC85)归口。 本标准负责起草单位：中机生产力促进中心。 本标准参加起草单位：宁波九龙紧固件制造有限公司、机械工业通用零部件产品质量监督检测
中心。
本标准所代替标准的历次版本发布情况为：
-GB29-1958,GB291976GB/T29.1—1988。
-
1 GB/T29.1—2013
六角头带槽螺栓
1范围
本标准规定了螺纹规格为M3～M12、全螺纹、性能等级为5.6、8.8、10.9、A2-70、A4-70、CU2、 CU3和AL4级、产品等级为A级的六角头带槽螺栓。
本标准规定的螺栓是在GB/T5783产品的头部制出一字槽。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2紧固件外螺纹零件的末端 GB/T90.1紧固件验收检查 GB/T90.2紧固件标志与包装 GB/T196普通螺纹基本尺寸 GB/T197 普通螺纹公差 GB/T1237 紧固件标记方法 GB/T3098.1 紧固件机械性能螺栓、螺钉和螺柱 GB/T3103.1 紧固件公差螺栓、螺钉、螺柱和螺母 GB/T5267.1 紧固件电镀层 GB/T5267.2 紧固件非电解锌片涂层 GB/T5779.1 紧固件表面缺陷螺栓、螺钉和螺柱一般要求 GB/T5783六角头螺栓全螺纹 GB/T16938 紧固件螺栓、螺钉、螺柱和螺母通用技术条件
3尺寸
型式尺寸见图1和表1，其余的型式尺寸按GB/T5783规定。
图1
1 GB/T 29.1-2013
表1尺寸
单位为毫米 M12
M3 0. 8 0. 86 1 0. 7
M4 1. 2 1. 26 1. 51 1
M5 1. 2 1. 28 1. 51 1. 2
M8 2 2. 06 2. 31 1. 9
M!0 2. 5 2. 56 2. 81 2. 4
螺纹规格d
M6 1. 6 1. 66 1. 91 1. 4
公称 min max
3 3. 06 3. 31 3
n
t min 1 公称 6 8 10 12 16 20 25 30 35 40 45 50 55 60 65 70 80 90 100 110 120
通用
长度
规格
范围
技术条件和引用标准
4
技术条件和引用标准见表2。
2 GB/T 29.1—2013
表2技术条件和引用标准
材料通用技术条件
不锈钢 GB/T 16938
有色金属
钢
公差标准等级标准产品等级标准
6 g
螺纹
GB/T 196,GB/T 197
CU2.CU3、AL4 GB/T 3098.10
5.6、8.8、10.9 GB/T 3098.1
A2-70,A4-70 GB/T 3098.6
机械性能
除第3章规定外，其余按A级
公差
GB/T 3103.1
氧化；电镀技术要求按 GB/T 5267.1。 非电解锌片涂层技术要求按 GB/T 5267.2
简单处理
表面处理
如需其他表面处理，应由供需协议
表面缺陷验收及包装
GB/T 5779.1
GB/T 90.1及 GB/T 90.2
5标记
5. 1 标记方法
标记方法按GB/T1237规定。 5.2标记示例
螺纹规格d=M12、公称长度I=80mm、机械性能等级为8.8级、表面氧化处理、产品等级为A级的六角头带槽螺栓的标记：
螺栓GB/T29.1M12X80 中华人民共和国
