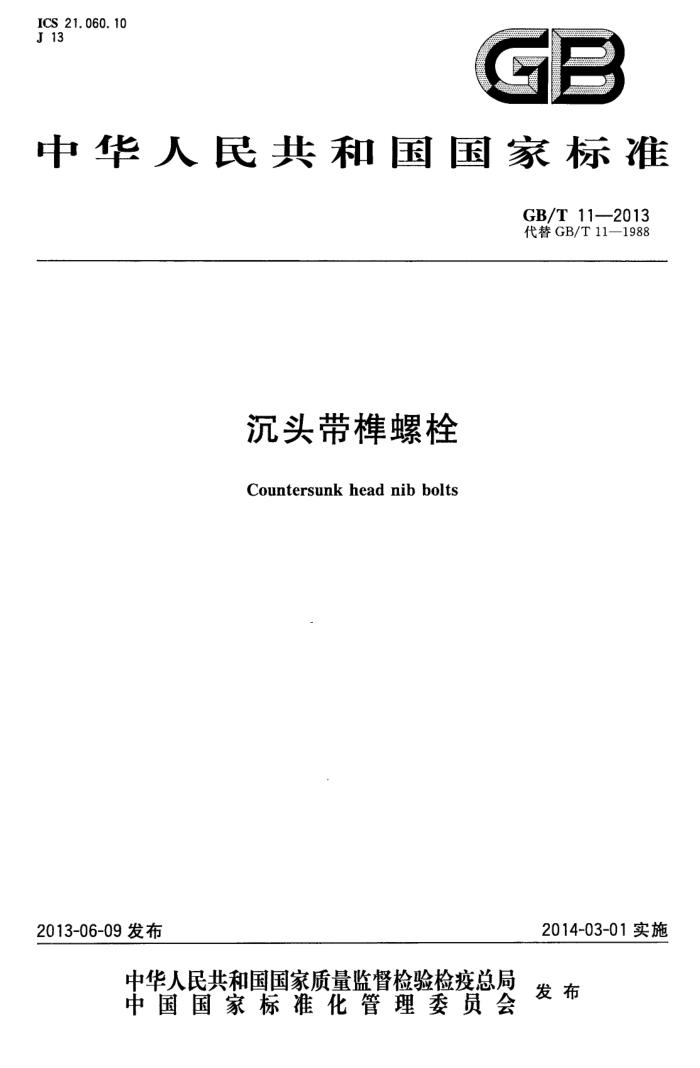

ICS 21. 060. 10 J 13
GB
中华人民共和国国家标准
GB/T11—2013 代替GB/T11—1988
沉头带椎螺栓
Countersunk head nib bolts
2014-03-01实施
2013-06-09发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T11—2013
前言
本标准是国家标准“螺栓系列标准”之一，该系列包括：
-GB/T8-1988方头螺栓； -GB/T10—-2013 沉头方颈螺栓； -GB/T11—2013 沉头带样螺栓； -GB/T12—2013 圆头方颈螺栓； GB/T13—2013 圆头带螺栓； -GB/T14—2013 扁圆头方颈螺栓； -GB/T15---2013 扁圆头带样螺栓； -GB/T27—2013 六角头加强杆螺栓； -GB/T28—2013 六角头螺杆带孔加强杆螺栓； -GB/T29.1—2013 六角头带槽螺栓； -GB/T29.2—2013 六角头带十字槽螺栓； GB/T31.1—2013 六角头螺杆带孔螺栓； -GB/T31.2—1988 六角头螺杆带孔螺栓细杆； GB/T31.3---1988 六角头螺杆带孔螺栓 细牙； GB/T32.1—1988 六角头头部带孔螺栓； GB/T32.2—1988 六角头头部带孔螺栓 细杆； GB/T32.3—1988 六角头头部带孔螺栓 细牙； GB/T35-2013 小方头螺栓； -GB/T5780—2000 六角头螺栓 C级; GB/T5781—2000 六角头螺栓 全螺纹 C级； -GB/T5782---2000 六角头螺栓； GB/T5783—2000 六角头螺栓 全螺纹； GB/T5784—1986 六角头螺栓 细杆； GB/T5785—2000 六角头螺栓 细牙； GB/T5786—2000 六角头螺栓 细牙 全螺纹； GB/T5789—1986 六角法兰面螺栓 加大系列B级； GB/T5790—1986 六角法兰面螺栓 加大系列细杆B级； GB/T16674.1一2004六角法兰面螺栓小系列； -GB/T16674.2—2004六角法兰面螺栓 细牙小系列。 本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB/T11—1988《沉头带样螺栓》。 本标准与GB/T11--1988相比主要变化如下：
修改了标准英文名称；取消“商品紧固件品种，应优先选用”（1988年版的第1章）；更新规范性引用文件（第2章）；一以“通用长度规格范围”替代“商品规格范围”（见表1）；增加通用技术条件（见表2）；
I GB/T11—2013
-取消性能等级3.6级本标准由中国机械工业联合会提出。 本标准由全国紧固件标准化技术委员会（SAC/TC85)归口。 本标准负责起草单位：中机生产力促进中心。 本标准参加起草单位：宁波中机机械零部件检测有限公司、宁波经济技术开发区甬港紧固件有限公
司和宁波紧固件工业协会。
本标准所代替标准的历次版本发布情况为：
-GB11—1958,GB11-1976、GB/T11—1988。
-
一
/
I GB/T11—2013
沉头带样螺栓
1范围
本标准规定了螺纹规格为M6～M24、产品等级为C级的沉头带样螺栓。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T2 紧固件外螺纹零件的末端 GB/T 90.1 紧固件验收检查 GB/T 90.2 紧固件标志与包装 GB/T196 普通螺纹基本尺寸 GB/T 197 普通螺纹公差 GB/T 1237 紧固件标记方法 GB/T3098.1 紧固件机械性能 螺栓、螺钉和螺柱 GB/T3103.1 紧固件公差螺栓、螺钉、螺柱和螺母 GB/T5267.1 紧固件电镀层 GB/T5276 紧固件 螺栓、螺钉、螺柱及螺母尺寸代号和标注 GB/T16938 紧固件 螺栓、螺钉、螺柱和螺母通用技术条件
3尺寸
型式尺寸见图1和表1。 尺寸代号和标注方法符合GB/T5276。
Ah
1A
75°±3°
10°
IA
无螺纹部分杆径约等于螺纹中径或螺纹大径。 ·辗制末端(GB/T2)。 b圆的或平的。
图1
1 GB/T11—2013
表1尺寸
单位为毫米
M6 M8 M10 M12 (M14)b M16 M20 (M22)b M24
螺纹规格d
2. 5 2. 5 3
1. 25 1. 5 1. 75 2
P
2
1 18 - 11. 05 14.55 17.55 21.65 24.65 28.65 36. 8 40.8 45.8 9. 95 13. 45 16.45 20.35 23.35 27. 35 35. 2 39.2 44.2 2. 7 2. 7 3. 8 3.8 4. 3 4. 8 4.8 6. 3 6. 3
54 60
34 38 46 50
≤125 125<≤200
22 26 28
30 36
b
56
40
44:
52
32
max min max min max min ~ max
dk
S.
2. 3 2. 3 3. 2 3. 2 3. 7 4. 2 4. 2 5. 7 5. 7 1. 2 1. 6 2. 1 2. 4 2. 9 3. 3 4. 2 4. 5 5 0. 8 1. 1 1. 4 1. 6 1. 9 2. 2 2. 8 3
6
3. 3
4. 1 5. 3 6. 2 8. 5 8. 9 10. 2 13 14. 3 16.5
R x
7. 5
2. 5 3. 2 3. 8 4. 3 5
5
6. 3 6. 3
1
公称 min 25 23. 95 26. 05
max
28. 95 31. 05 33.75 36.25 通 38.75 41. 25 43.75 46. 25 48.75 51. 25
30 35 40 45 50 (55)b 53. 5 56. 5
用
长
58. 5 61.5 63.5
60 (65)b 70 80 90 100 110 120 130 140 150 160 180 200
度
66. 5 71.5
68.5 78. 5 81.5 88.25 91. 75 98. 25 101.75 108.25 111.75 118.25 121.75 128
规
格
范
132 142 152 164 184
围
138 148 156 176 195.4 204.6
"P 螺距。 b尽可能不采用括号内的规格。
2 GB/T 112013
技术条件和引用标准
4
技术条件和引用标准见表2。
表2 技术条件和引用标准
材料通用技术条件
钢 GB/T16938
公差标准等级标准产品等级标准
8g
螺纹
GB/T 196、GB/T197
4.6、4.8 GB/T 3098.1
机械性能
除第3章规定外，按C级
公差
GB/T 3103.1
不经处理；电镀技术要求按GB/T5267.1；如需其他表面处理，应由供需协议
表面处理
验收及包装
GB/T 90.1 及 GB/T 90.2
5标记
5.1 标记方法
标记方法按GB/T1237规定。 5.2标记示例
螺纹规格d=M12、公称长度l=80mm、性能等级为4.8级、不经表面处理、产品等级为C级的沉头带样螺栓的标记：
螺栓GB/T11 M12X80 中华人民共和国
国家标准沉头带椎螺栓 GB/T 112013
?
