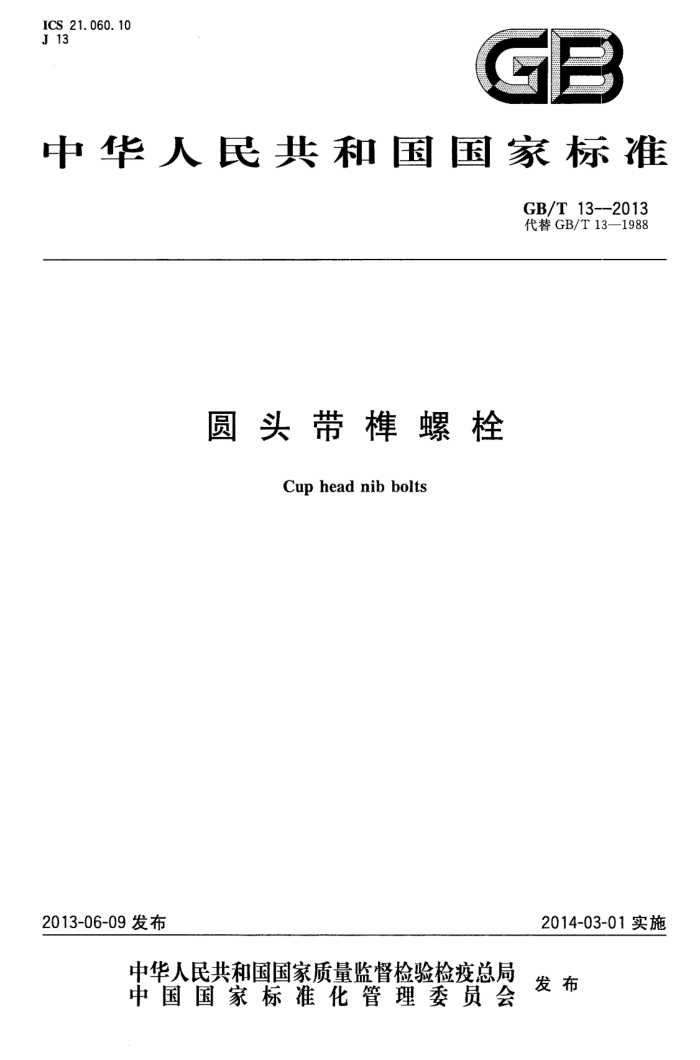

ICS 21.060.10 J 13
GB
中华人民共和国国家标准
GB/T 13--2013 代替GB/T13—1988
圆头带螺栓
Cup head nib bolts
2014-03-01实施
2013-06-09发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T13—2013
前言
本标准是国家标准“螺栓系列标准”之一，该系列包括：
GB/T8—1988方头螺栓； GB/T10—2013 沉头方颈螺栓； GB/T11—2013 沉头带样螺栓； GB/T12—2013 圆头方颈螺栓； -GB/T13—2013 圆头带螺栓； --GB/T14-2013 扁圆头方颈螺栓； GB/T15—2013 扁圆头带螺栓； GB/T27--2013 六角头加强杆螺栓； GB/T28-2013 六角头螺杆带孔加强杆螺栓； GB/T29.1-2013 六角头带槽螺栓； GB/T29.2—2013 六角头带十字槽螺栓； GB/T31.1-2013 六角头螺杆带孔螺栓； GB/T31.2-—1988 六角头螺杆带孔螺栓细杆； GB/T31.3—1988 六角头螺杆带孔螺栓 金细牙； -GB/T32.1—1988 六角头头部带孔螺栓；
GB/T32.2--1988 六角头头部带孔螺栓 金细杆； GB/T32.3—1988 六角头头部带孔螺栓 细牙； GB/T35—2013小方头螺栓； -GB/T5780—2000 六角头螺栓 C级； GB/T5781—2000 六角头螺栓 全螺纹C级； GB/T5782-2000 六角头螺栓； GB/T5783—2000 六角头螺栓 全螺纹； GB/T5784—1986 六角头螺栓 细杆； GB/T5785—2000 六角头螺栓 细牙； GB/T5786—2000 六角头螺栓 细牙全螺纹； GB/T5789--1986 六角法兰面螺栓 加大系列B级； GB/T5790—1986 六角法兰面螺栓 加大系列细杆B级； -GB/T16674.1—2004 六角法兰面螺栓小系列； GB/T16674.2—20042 六角法兰面螺栓细牙小系列。
本标准按照GB/T1.1一2009给出的规则起草。 本标代替GB/T13—1988《半圆头带样螺栓》。 本标准与GB/T13一1988相比主要变化如下：
修改了标准名称；取消“商品紧固件品种，应优先选用”（1988年版的第1章）；更新规范性引用文件（第2章）；以“通用长度规格范围”替代“商品规格范围”（见表1）；增加通用技术条件（见表2）。 GB/T 13—2013
取消性能等级3.6级本标准由中国机械工业联合会提出。 本标准由全国紧固件标准化技术委员会（SAC/TC85)归口。 本标准负责起草单位：中机生产力促进中心本标准参加起草单位：宁波中机机械零部件检测有限公司、宁波经济技术开发区甬港紧固件有限
公司。
本标准所代替标准的历次版本发布情况为：
GB13—1958,GB13—1976,GB/T 13-1988。
I GB/T13—2013
圆头带样螺栓
1范围
本标准规定了螺纹规格为M6M24、产品等级为C级的圆头带样螺栓。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2紧固件外螺纹零件的末端 GB/T90.1紧固件验收检查 GB/T 90.2 紧固件标志与包装 GB/T196 普通螺纹基本尺寸
普通螺纹公差
GB/T197 GB/T1237 紧固件标记方法 GB/T 3098.1 紧固件机械性能螺栓、螺钉和螺柱 GB/T3103.1 紧固件公差螺栓、螺钉、螺柱和螺母 GB/T5267.1 紧固件电镀层 GB/T5276 紧固件螺栓、螺钉、螺柱及螺母尺寸代号和标注 GB/T16938 紧固件 螺栓、螺钉、螺柱和螺母通用技术条件
3尺寸
型式尺寸见图1和表1。 尺寸代号和标注方法符合GB/T5276。
A-A
A!
A
无螺纹部分杆径约等于螺纹中径或螺纹大径。 *辗制末端(GB/T2)。
图 1
1 GB/T 13—2013
表1 尺寸
单位为毫米
M8 M10 M12 (M14)b M16 M20 M24 1. 25 1. 5 1. 75
M6 1 18 一 12.1 10, 3 2. 7 2. 7 2. 3 2. 3
螺纹规格d
2 38 44
2. 5 46 52
3 54 60
Pn <≤125 125 2 34 40
22 28 15. 1 18. 1 13. 3
26 32
30 36 22.3 25.3 29. 3 35.6 43.6 20.16 23.16 27.16
b
max min max min max min max min max min min min ~ max
dk
33 4.8
41 6. 3
16.3 3. 8 3. 8 3. 2 3. 2
4.8 4.2 4. 2 4. 2 5.7 5. 3 5. 3
4.8
S.
6. 3 7. 4 5. 7
3. 2 2. 8
4. 3 3. 7
2.7 2. 3 4. 08 5. 28 6. 48 8.9
3. 8 3. 2
h1
4.7 4. 7
6. 6
10. 9 13.1 17.1
9. 9
k
7. 55 8.55 9.55 11.45 15.45
3. 2 6. 48 8.58 10.58 12.7 14.7 16.7 20. 84 24.84 5.52 7. 42 9. 42 11. 3 13.3 15.3 19.16 23.16
4. 4
5. 6
d. h r rf T
7 0. 8 11 4. 3
11 18 6. 3
4 0. 5 6 2.5
5 0. 5 7. 5 3. 2
6 0. 5 9 3.8
13 1. 5 22 7. 5
8 0.8 13 5
9 1 15 5
1
公称 min max 20 18.95 21.05 25 23.95 26.05 30 28.95 31.05 通 35 33.75 36. 25 40 38.75 41.25 45 43.75 46. 25 50 48. 75 51.25 (55)b 53.5 56.5 60 58.5 61.5 (65)h 63.5 66.5 70 68.5 71. 5 80 78. 5 81. 5 90 88.25 91.75 100 98.25 101.75 110 108.25 111.75 120 118.25 121.75 130 128 132 140 138 142 150 148 152 160 156 164 180 176 184 200 195.4 204.6
用
长
度
规
格
范
围
"P- 螺距。 b尽可能不采用括号内的规格。
2 GB/T13—2013
技术条件和引用标准
4
技术条件和引用标准见表2。
表2技术条件和引用标准
材 料通用技术条件
钢 GB/T 16938
公差标准等级标准产品等级标准
8 g
螺纹
GB/T 196GB/T 197
4.6、4.8 GB/T 3098.1
机械性能
除第3章规定外，按C级
公差
GB/T3103.1
不经处理；电镀技术要求按GB/T5267.1；如需其他表面处理，应由供需协议
表面处理
GB/T 90.1及 GB/T 90.2
验收及包装
5标记
5.1标记方法
标记方法按GB/T1237规定。 5.2 标记示例
螺纹规格d=M12、公称长度l=80mm、性能等级为4.8级、不经表面处理、产品等级为C级的圆头带样螺栓的标记：
螺栓GB/T13M12×80 中华人民共 和国
