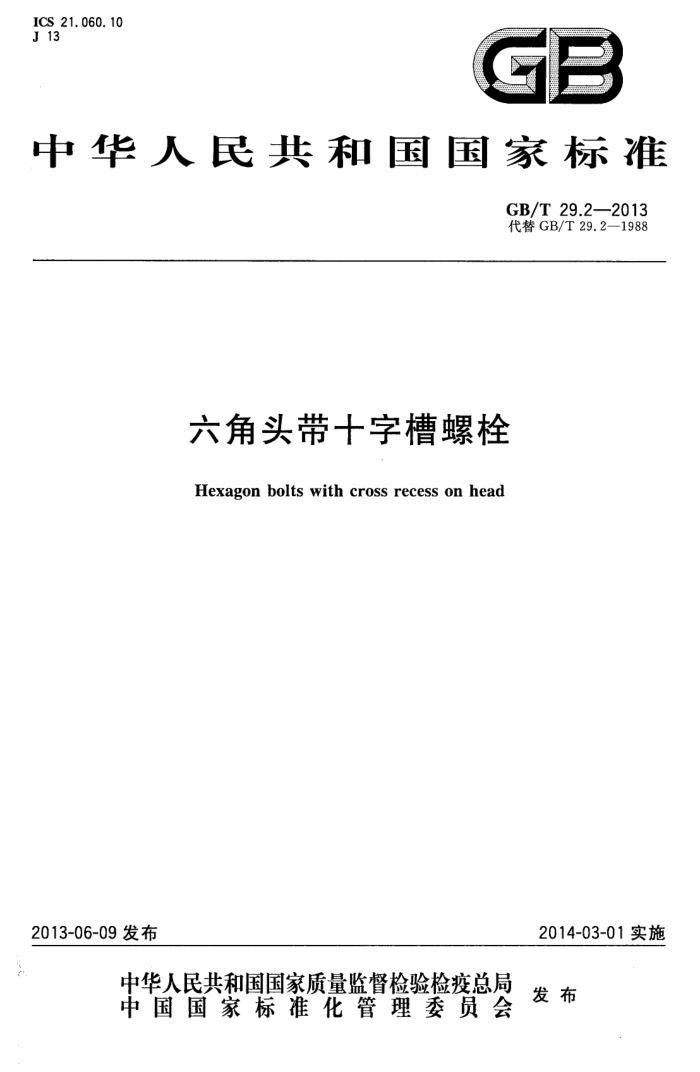

六角头带十字槽螺栓
Hexagon bolts with cross recess on head
2014-03-01实施
2013-06-09发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T29.2-2013
前言
GB/T29的本部分（以下简称本标准）是国家标准“螺栓系列标准”之一，该系列包括：
GB/T8-1988方头螺栓； -GB/T10—2013 沉头方颈螺栓； -GB/T11—2013 沉头带样螺栓； GB/T12—2013 圆头方颈螺栓； GB/T13--2013 圆头带样螺栓； -GB/T14—2013 扁圆头方颈螺栓； GB/T15—2013 扁圆头带样螺栓； GB/T27-2013 六角头加强杆螺栓； GB/T28—2013 六角头螺杆带孔加强杆螺栓； GB/T29.1—2013 六角头带槽螺栓； GB/T29.2—2013 六角头带十字槽螺栓； GB/T31.1—2013 六角头螺杆带孔螺栓； -GB/T31.2—1988 六角头螺杆带孔螺栓细杆； GB/T31.3—1988 六角头螺杆带孔螺栓 细牙； GB/T32.1—1988 六角头头部带孔螺栓； -GB/T32.2—1988 六角头头部带孔螺栓 细杆； -GB/T32.31988 六角头头部带孔螺栓 细牙； GB/T35--2013 小方头螺栓； GB/T5780—2000 六角头螺栓 C级; GB/T5781—2000 六角头螺栓 全螺纹 C级； GB/T5782—2000 六角头螺栓； GB/T5783-2000 六角头螺栓 全螺纹； GB/T5784—1986 六角头螺栓 细杆； -GB/T5785--2000 六角头螺栓 细牙； -GB/T5786—2000 六角头螺栓 细牙全螺纹； —GB/T5789-1986 六角法兰面螺栓 加大系列B级； -GB/T57901986 六角法兰面螺栓 加大系列 细杆B级： GB/T16674.1—2004 六角法兰面螺栓 小系列； -GB/T16674.2-2004六角法兰面螺栓 细牙小系列。
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB/T29.2一1988《十字槽凹穴六角头螺栓》。 本标准与GB/T29.2—1988相比主要变化如下：
修改了标准名称；更新规范性引用文件（第2章）；增加通用技术条件（见表2）。
本标准由中国机械工业联合会提出。 本标准由全国紧固件标准化技术委员会(SAC/TC85)归口。
I GB/T 29.2—2013
本标准负责起草单位：中机生产力促进中心。 本标准参加起草单位：宁波中机机械零部件检测有限公司。 本标准所代替标准的历次版本发布情况为
-GB29--1958.GB29---1976.GB/T29.2—1988。
I GB/T29.2—2013
六角头带十字槽螺栓
1范围
本标准规定了螺纹规格为M4～M8、全螺纹、性能等级为5.8级、产品等级为B级的六角头带十字槽螺栓。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2紧固件外螺纹零件的末端 GB/T90.1 紧固件验收检查 GB/T 90.2 紧固件标志与包装 GB/T196 普通螺纹基本尺寸 GB/T 197 普通螺纹公差 GB/T1237 紧固件标记方法 GB/T3098.1 紧固件机械性能螺栓、螺钉和螺柱 GB/T3103.1 紧固件公差螺栓、螺钉、螺柱和螺母 GB/T5267.1 紧固件电镀层 GB/T5276 紧固件螺栓、螺钉、螺柱及螺母尺寸代号和标注 GB/T5779.1 紧固件表面缺陷螺栓、螺钉和螺柱一般要求 GB/T16938 紧固件螺栓、螺钉、螺柱和螺母通用技术条件
3尺寸
型式尺寸见图1和表1。 尺寸代号和标注方法符合GB/T5276。
~30
凹穴型式由制造者选择
辗制末端(GB/T2)。 b0.2k公称。
图 1
1 GB/T 29.2--2013
表1尺寸 M4 2. 1 4. 7 5. 7 7. 5 2. 8 2. 6
单位为毫米 M8 3. 75 9. 2 11. 4 14. 2 5. 3 5. 06 5. 54 3. 5 0. 4 13 12.57
螺纹规格d a max da max dw min emin
M5 2. 4 5. 7 6. 7 8.53 3. 5 3. 26 3. 74 2. 3 0. 2 8 7. 64
M6 3 6. 8 8.7 10. 89 4 3. 76 4. 24 2. 6 0. 25 10 9. 64
公称 min max min max max min No. 参考 max min
3 1. 8 0. 2 7 6. 64
kw r
5
槽号 0 插人深度一 min 7. 25 9. 25 11.1 13.1 15.1 18. 95 23.95 28.95 33. 75 38.75 43.75 48. 75 53.5 58.5
3
2
4. 8 2.73 2. 19
6. 2 2. 86 2. 31
7. 2 3. 86 3. 24
4 1. 93 1. 4
十字槽 H型
公称 8 10 12 (14)* 16 20 25 30 35 40 45 50 (55)* 60 尽可能不采用括号内的规格。
max 8.75 10.75 12.9 14. 9 16.9 21. 05 26. 05 31. 05 36. 25 41.25 46.25 51. 25 56. 5 61.5
通用
长度
规格
范围
2 GB/T29.2—2013
技术条件和引用标准
4
技术条件和引用标准见表2。
表2 技术条件和引用标准
材料通用技术条件
钢 GB/T 16938
6g
公差标准等级标准产品等级标准
螺纹
GB/T 196,GB/T197
5. 8 GB/T 3098.1
机械性能
除第3章外，其余按B级
公差
GB/T 3103.1 H型,GB/T944.1
十字槽
不经处理；电镀技术要求按GB/T5267.1；如需其他表面处理，应由供需协议
表面处理
表面缺陷验收及包装
GB/T 5779.1
GB/T 90.1及 GB/T 90.2
5标记
5.1标记方法
标记方法按GB/T1237规定。 5.2标记示例
螺纹规格d=M6、公称长度1=40mm、性能等级为5.8级、不经表面处理、产品等级为B级的六角头带十字槽螺栓的标记：
螺栓GB/T29.2 ：M6×40 中华人民共和国
国家标准六角头带十字槽螺栓
GB/T29.2—2013
