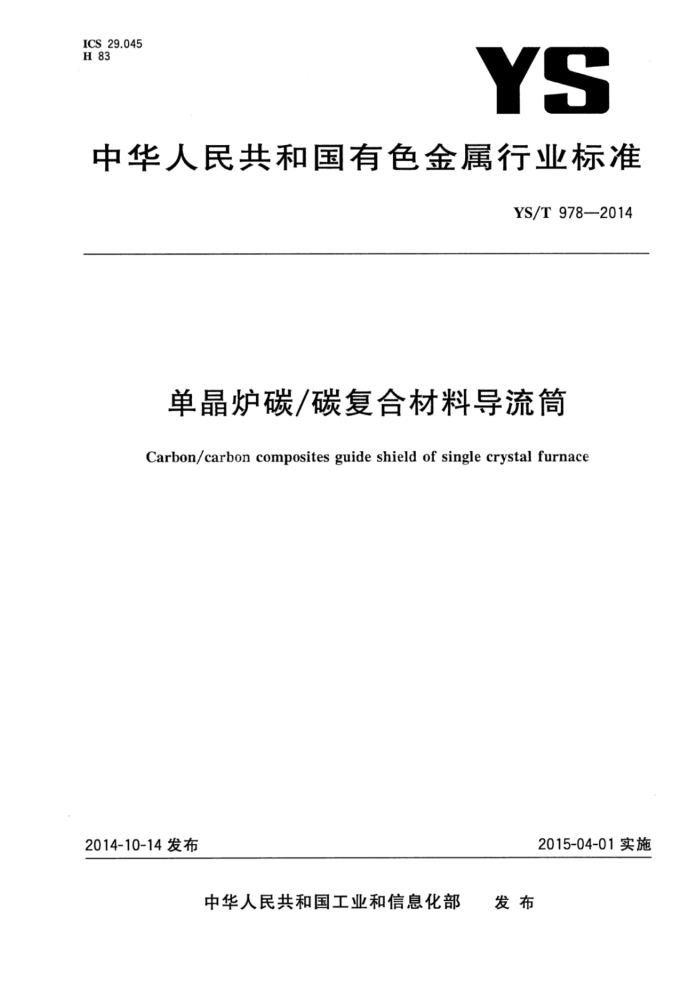

ICS 29.045 H 83
YS
中华人民共和国有色金属行业标准
YS/T978—2014
单晶炉碳/碳复合材料导流筒
Carbon/carbon composites guide shield of single crystalfurnace
2015-04-01实施
2014-10-14发布
发布
中华人民共和国工业和信息化部 YS/T 978—2014
前言
本标准按照GB/T1.1一2009给出的规则起草本标准由全国有色金属标准化技术委员会（SAC/TC243)归口。 本标准主要起草单位：湖南金博复合材料科技有限公司、西安隆基硅材料股份有限公司。 本标准主要起草人：廖寄乔、李军、谭周建、邰卫平、李定武、王跃军、龚玉良、周锐、陈英、李丙菊、
石磊。
H YS/T978—2014
单晶炉碳/碳复合材料导流筒
1范围
本标准规定了直拉单晶炉用碳/碳复合材料导流筒的要求、试验方法、检验规则、标志、包装、运输、
储存、质量证明书和订货单（或合同)内容。
本标准适用于直拉单晶炉用碳/碳复合材料导流筒。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T1804一般公差未注公差的线性和角度尺寸的公差 GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划 GB/T22588闪光法测量热扩散系数或导热系数 GB/T24528 炭素材料体积密度测定方法 JY/T015 5感耦等离子体原子发射光谱方法通则 QJ2099 三向纤维增强复合材料弯曲性能试验方法 QJ2509 碳/碳复合材料灰分含量测试方法
3术语和定义
下列术语和定义适用于本文件。
3.1
导流筒guideshield 位于单晶炉内埚的上方，起着引导气体流动、屏蔽热量、形成单晶生长温度梯度，具有导流保温作
用的锥筒形物体。
4要求
4.1产品分类 4.1.1碳/碳复合材料导流筒按其锥体小端内径分成不同的规格，其常见的规格代号有235（20in/ 6.5in）、265（22in/8in)等，图1为导流筒示意图。规格代号中235后面括号内的"20in/6.5in”表示该导流筒用于20in热场的单晶炉中拉6.5in的单晶棒较为合适 4.1.2根据碳/碳复合材料导流筒中灰分含量，碳/碳复合材料导流筒按纯度等级分为一级和二级。
1 YS/T978—2014
D
d
D
说明： D d DI 导流筒锥体大端外径； d, 导流筒锥体大端内径； D2 导流筒法兰盘外径； H 导流筒总高；
导流筒法兰盘高；导流筒锥体小端内径高；导流筒内锥角；导流筒外锥角；
导流筒锥体小端外径；导流筒锥体小端内径；
h h, a B
Ri 导流筒内倒角； R2 导流简外倒角。 图1 导流筒示意图
4.2产品标记 4.2.1产品标记及意义如下：
D 000X000X00-0
导流筒纯度代号导流筒高度代号导流筒法兰盘外径代号导流筒规格代号导流筒代号
导流简代号以“导”字汉语拼音的首写大写字母“D"表示；导流筒规格代号以其锥体小端内径的毫米值（整数)表示；导流筒法兰盘外径代号以其法兰盘外径的毫米值（整数)表示；导流筒高度代号以导流筒总高的毫米值（整数)表示；导流筒纯度代号分别以“I”和“Ⅱ”表示一级和二级，二级纯度导流筒的纯度代号可省略。
4.2.2碳/碳复合材料导流筒的标记示例。以符合YS/T978，单晶炉用，锥体小端内径为260mm，法兰盘外径为516mm，高度为345mm，纯度等级为一级的导流筒为例，其标记为：
导流筒YS/T978-D260X516×345-I
2 YS/T978—2014
标记中各要素的含义如下：
导流筒；
D
260- 导流筒锥体小端内径为260mm； 516— 导流筒法兰盘外径为516mm； 345 一导流筒高度为345mm； I- 导流筒纯度等级为一级。
4.3 外观质量
产品表面光滑圆整，无裂缝（裂缝是指长度大于20mm，宽度大于1mm，深度大于1mm的缝隙），无磕碰伤痕，无分层、起泡现象，无夹杂物和结块，无水、油污和灰尘等杂物。 4.4尺寸及其允许偏差
具体尺寸及其允许偏差可由供需双方商定。 图纸上注明了允许偏差的依图纸所示执行。图纸上未注允许偏差的尺寸按GB/T1804的粗糙级
c等级的规定执行。 4.5 性能指标
导流筒的主要性能指标应符合表1的规定。
表 1
项 目密度/（g/cm）灰分含量/（mg/kg) 抗弯强度/MPa 导热系数/[W/m·K)]
技术指标 0.8±0.2 I°:<50 I:50~200 >20 <2(298 K)
注：具体性能指标也可由供需双方商定。 ：纯度等级为一级的导流筒可增加金属杂质含量的技术指标，其Na、Al、K、Ca、Cr、Fe、Ni、Cu、Zn等的总含量≤30mg/kg。
试验方法
5
5.1 导流筒的外观质量的检验用目视的方法进行，其中裂缝可用25倍便携式放大镜检查。 5.2 导流筒的外观尺寸检验采用游标卡尺、高度尺和平板等按图纸要求进行。 5.3 导流筒的密度检验按GB/T24528进行。 5.4 导流筒的灰分含量检验按QJ2509进行，其金属杂质含量的测定按JY/T015的规定进行。 5.5 导流筒的抗弯强度检验按QJ2099进行。 5.6 导流筒的热扩散率测试按GB/T22588进行，再根据式（1)计算导热系数。
=αcp
...(1 )
式中：入
导热系数，单位为瓦每米开尔文[W/（m·K)]；
- YS/T978—2014
热扩散率，单位为平方毫米每秒(mm/s)；
a
Cp—比热容，单位为焦每克开尔文[J/(g·K)]，本式c，=0.716J/(g·K)；
一密度，单位为克每立方厘米（g/cm）。
-
5.7 以上需进行破坏性的检测项目，可采用同质同炉材料代替作检测样品。
6 检验规则 6.1 检查和验收 6.1.1 1产品应由供方质量监督部门进行检验，保证产品质量符合本标准和合同的规定，并填写产品质量证明书。 6.1.2 2需方应对收到的产品按本标准的规定进行复验。复验结果与本标准或订货合同的规定不符时，应以书面形式向供方提出，由供需双方协商解决。属于外观质量及尺寸偏差的异议，应在收到产品之日起一个月内提出，属于其他性能的异议，应在收到产品之日起三个月内提出。 6.2组批
产品应成批提交验收，每批由同种原料、同种工艺在同一连续时间内生产的导流筒组成。 6.3检验项目
每件产品出厂前应进行外观质量、尺寸和密度的检验。其他性能由供方根据生产情况进行定期检测或抽检。检验项目也可由供需双方商定，并在合同中注明。 6.4取样及检验结果的判定
产品取样及检验结果的判定按GB/T2828.1进行，具体的检验项目、检验水平和接收质量限见表2，也可由供需双方另行商定。
表 2
序号 1 2 3 4 5 6 7 8 9
检验项目裂缝、分层和起泡
检验水平 Ⅲ I I I I Ⅱ S-2 S-2 S-2
接收质量限（AQL)
1.0 2.5 2.5 1.0 4 1.0 1.0 1.0 1.0
磕碰伤痕
夹杂物和结块及其他外观缺陷图纸注明了允许偏差的尺寸图纸未注明允许偏差的尺寸
密度
灰分(或金属杂质)含量
抗弯强度导热系数
标志、包装、运输、储存、质量证明书
7
7.1标志 7.1.1产品上应刻印产品型号或生产编号。
4 YS/T978—2014
7.1.2 2产品外包装箱上应注明供方名称、地址、邮编、电话、产品型号、产品名称及数量，附有“防潮”“防碰撞”“防挤压”等字样或标识。 7.2 包装
产品用塑料薄膜包裹好，放人纸箱或木箱中并固定牢固，防震、防晒、防碰撞。也可由供需双方协定。 7.3 运输、储存
产品运输储存时，不得摔打碰撞，应放于干燥的库房保存。 7.4 质量证明书
每批产品应附有产品质量证明书，其上注明： a) 供方名称、地址、邮编、电话； b）产品名称和型号； c）批号； d）本标准编号； e) 质量监督部门印记； D 检验员编号； g) 检验日期。
订货单（或合同)内容
8
本标准所列产品的订货单（或合同）应包括下列内容： a）产品名称； b）产品型号及数量； c）技术要求； d）本标准编号； e）其他。
5
