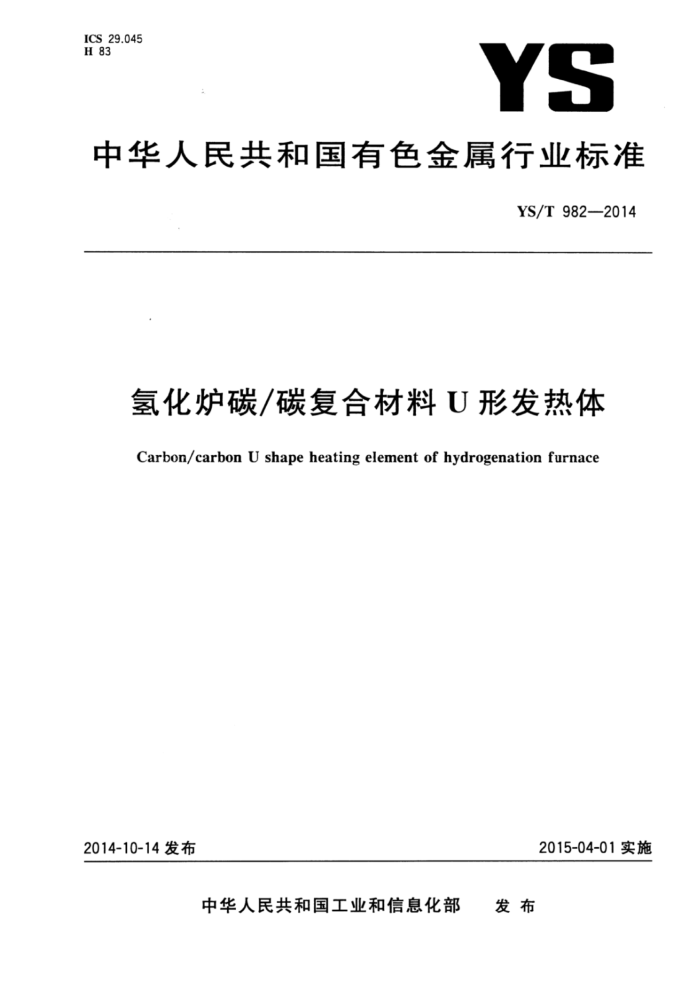

ICS 29.045 H 83
YS
中华人民共和国有色金属行业标准
YS/T9822014
氢化炉碳/碳复合材料U形发热体
Carbon/carbon U shape heating element of hydrogenation furnace
2015-04-01实施
2014-10-14发布
中华人民共和国工业和信息化部 发布 YS/T 9822014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由全国有色金属标准化技术委员会（SAC/TC243)归口。 本标准起草单位：湖南金博复合材料科技有限公司。 本标准主要起草人：廖寄乔、李军、谭周建、邰卫平、王跃军、龚玉良、陈英、李丙菊、石磊。
I YS/T982—2014
氢化炉碳/碳复合材料U形发热体
1范围
本标准规定了氢化炉用碳/碳复合材料U形发热体的要求、试验方法、检验规则、标志、包装、运输、
储存、质量证明书和订货单（或合同)内容。
本标准适用于多晶硅生产领域氢化炉用碳/碳复合材料U形发热体。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1804 一般公差未注公差的线性和角度尺寸的公差 GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划 GB/T24528炭素材料体积密度测定方法 JY/T015 感耦等离子体原子发射光谱方法通则 QJ2099 三向纤维增强复合材料弯曲性能试验方法 QJ2509 碳/碳复合材料灰分含量测试方法
3术语和定义
3
下列术语和定义适用于本文件。
3.1
U形发热体 Ushapeheatingelement 纵截面形状像字母“U”，在其两端施加电压，能产生电流和热量，用于加热周围物质的电阻发热
元件。
4要求
4.1产品分类
碳/碳复合材料U形发热体按其高度分成不同的规格，其常见的规格代号有1000、1592等多种，图1是U形发热体示意图。
1 YS/T982—2014
H
H
说明： H 发热体高； B
发热体板宽：
T 发热体板厚； D 发热体板距。
图1U形发热体示意图
4.2产品标记 4.2.1 产品标记及意义如下：
Ru 0000X000-000
U形发热体电阻值代号 U形发热体板距代号 U形发热体规格代号 U形发热体代号
-U形发热体代号以“热”字汉语拼音的首写大写字母“R”加上小写字母“u”表示，即以“Ru” 表示； -U形发热体规格代号以U形发热体高度的毫米值（整数）表示； -U形发热体板距代号以其距离的毫米值（整数）表示； -U形发热体电阻值代号以其室温（298K)下电阻值的毫欧值（整数)表示。
4.2.2U形发热体的标记示例。以符合YS/T982，氢化炉用，高度为1592mm，板距为200mm，电阻值为115mQ的U形发热体为例，其标记为：
U形发热体YS/T982-Ru1592×200-115
标记中各要素的含义如下： Ru——U形发热体； 1592- -U形发热体高度为1592mm； 200 -U形发热体板距为200mm； 115- 电阻值为115mQ。
4.3 外观质量
产品表面光滑圆整，无裂缝（裂缝是指长度大于20mm，宽度大于1mm，深度大于1mm的缝隙），无磕碰伤痕，无分层、起泡现象，无夹杂物和结块，无水、油污和灰尘等杂物。
2 YS/T982—2014
4.4尺寸及其允许偏差
具体尺寸及其允许偏差可由供需双方商定。 图纸上注明了允许偏差的依图纸所示执行。图纸上未注允许偏差的尺寸按GB/T1804的粗糙级c
等级的规定执行。 4.5 性能指标
U形发热体的主要性能指标应符合表1的规定。
表 1
项 目密度/（g/cm）抗弯强度/MPa 电阻率/(μn·m）
技术指标 1.5±0.2 ≥60 32±5(298 K)
金属杂质含量/（mg/kg)
<50
注：具体性能指标也可由供需双方商定。 ：金属杂质含量中Na、Al、K、Ca、Cr、Fe、Ni、Cu、Zn等的总含量<50mg/kg。
5试验方法
5.1U形发热体的外观质量检验用目视的方法进行，其中裂缝可用25倍便携式放大镜检查。 5.2U形发热体的尺寸检验采用游标卡尺、高度尺和平板等按图纸要求进行。 5.3U形发热体的密度检验按GB/T24528进行。 5.4U形发热体的抗弯强度测试按QJ2099进行。 5.5 U形发热体的电阻率测试先采用电桥测试其电阻，再根据式(1)计算电阻率。
P=RS/L
(1 )
式中： p 电阻率，单位为微欧米（μQ·m）； R——电阻，单位为欧姆(Q)； S 一 横截面面积，单位为平方毫米（mm）； L—展开长度，单位为毫米（mm）。
5.6U形发热体金属杂质含量的测定，先按QJ2509的规定提取出灰分，然后按JY/T015检测灰分中的金属杂质含量。 5.7 以上需进行破坏性的检测项目，可采用同质同炉材料代替作检测样品。
6 检验规则
6.1 检查和验收 6.1.1产品应由供方质量监督部门进行检验，保证产品质量符合本标准和合同规定，并填写产品质量证明书。 6.1.2 2需方应对收到的产品按本标准的规定进行复验。复验结果与本标准或合同的规定不符时，应以
3 YS/T982—2014
书面形式向供方提出，由供需双方协商解决。属于外观质量及尺寸允许偏差的异议，应在收到产品之日起一个月内提出，属于其他性能的异议，应在收到产品之日起三个月内提出。如需仲裁，仲裁取样在需方由供需双方共同进行。
6.2 组批
产品应成批提交验收，每批由同种原料、同种工艺在同一连续时间内生产的U形发热体组成。 6.3 3检验项目
每件产品出厂前应进行外观质量、尺寸、密度和电阻率的检验。其他性能由供方根据生产情况进行定期检测或抽检。检验项目也可由供需双方商定，并在合同中注明。 6.4取样及检验结果的判定
产品取样及检验结果的判定按GB/T2828.1进行，具体的检验项目、检验水平和接收质量限见表2，也可由供需双方另行商定。
表 2
序号 I 2 3 4
检验项目裂缝、分层和起泡
检验水平
接收质量限（AQL)
Ⅱ I I I I I S-2 I S-2
1.0 4 4 1.0 4 1.0 1.0 1.0 1.0
磕碰伤痕
夹杂物和结块及其他外观缺陷图纸注明了允许偏差的尺寸图纸未注明允许偏差的尺寸
密度抗弯强度电阻率金属杂质含量
6 7 00 9
标志、包装、运输、储存、质量证明书
L
7.1标志 7.1.1产品上应刻印产品型号或生产编号。 7.1.2 产品外包装箱上应注明供方名称、地址、邮编、电话、产品型号、产品名称及数量，附有“防潮”“防碰撞”“防挤压”等字样或标识。 7.2包装
产品用塑料膜包裹后，放人木箱固定牢靠，防震、防雨。产品包装也可由供需双方确定的方法包装。 7.3 B 运输、储存
产品运输储存时，不得摔打碰撞，应放于干燥的库房保存。 YS/T982—2014
7.4 质量证明书
每批产品应提供产品质量证明书，其上注明： a) 供方名称、地址、邮编、电话； b) 产品名称和型号； c) 批号； d) 本标准编号； e) 质量监督检验部门印记； D 检验员编号； g) 检验日期。
订货单(或合同)内容
8
本标准所列产品的订货单（或合同)应包括下列内容： a）产品名称； b）产品型号及数量； c) 技术要求； d) 本标准编号； e) 其他。
5 86
