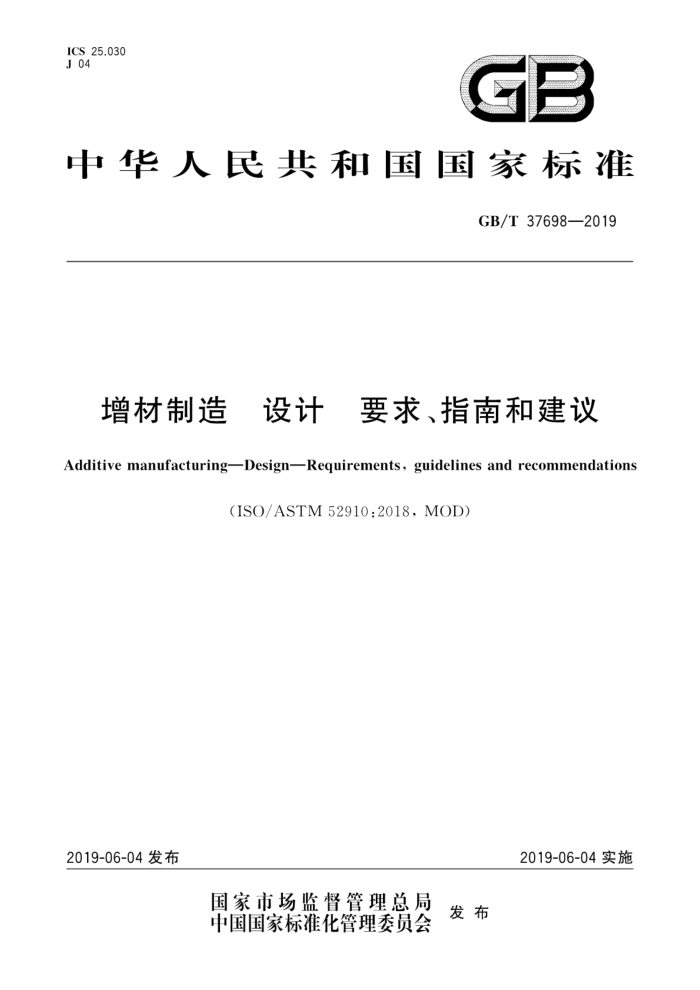

ICS 25.030 J04
GB
中华人民共和国国家标准
GB/T37698—2019
增材制造 设计 要求、指南和建议 Additive manufacturing-Design-Requirements . guidelines and recommendations
(ISO/ASTM52910:2018.MOD)
2019-06-04实施
2019-06-04发布
国家市场监督管理总局中国国家标准化管理委员会
发布 GB/T37698—2019
目 次
前言
I
范围规范性引用文件术语和定义目的概述
3
4.
5设计优势和约束 6设计因素设计者注意事项附录A（资料性附录）本标准与ISO/ASTM52910：2018相比的结构变化情况附录B（资料性附录） 本标准与ISO/ASTM52910：2018的技术性差异及其原因参考文献
20 22 23
24 GB/T37698—2019
前言
本标准按照GB/T1.1一2009给出的规则起草本标准使用重新起草法修改采用ISO/ASTM52910：2018《增材制造设计要求指南和建议》。 本标准与ISO/ASTM52910：2018相比在结构上有较多调整。附录A列出了本标准与ISO/ASTM
52910：2018的章条编号对照一览表
本标准与ISO/ASTM52910：2018相比存在技术性差异，附录B中给出了相应技术性差异及其原因的一览表。
本标准还做了下列编辑性修改：
根据我国国情，6.4.4中用“全国塑料制品标准化技术委员会（SAC/TC48）”替换了ISO/ ASTM52910：2018的6.4.4中的ASTM委员会D20；将ISO/ASTM52910：2018的6.6.8和6.9.2中规范性I用但未列人第2章的ISO/ASTM 52901补列在第2章；删除了ISO/ASTM52910：2018的6.7.1中的例句同样，有关原材料特性的标准正在制定，如粉末床熔融工艺的金属粉末（见ASTMF3049-14）”；删除了ISO/ASTM52910：2018的6.7.2.1中的未来可能做的标准及例句“关于材料分类的综合标准将会发布，该标准可能包括本部分的一些内容，例如ASTMF3122-14是评估增材制造金属零件的力学性能的指南”
一在参考文献中，删除了正文已号「用的规范性弓用文件ISO/ASIM52900，增加了正文提及的
参考标准GB/T16288。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由中国机械工业联合会提出本标准由全国增材制造标准化技术委员会（SAC/TC562）归口。 本标准起草单位：湖南华曙高科技有限责任公司、中机生产力促进中心、无锡市产品质量监督检验
院、上海材料研究所、武汉华科三维科技有限公司、北京易加三维科技有限公司、南京中科煜宸激光技术有限公司、机械科学研究总院集团有限公司、青岛三迪时空增材制造有限公司、北京星航机电装备有限公司、青岛海尔智能技术研发有限公司、山东创瑞增材制造质量技术创新研究院有限公司。
本标准主要起草人：许小曙、薛莲、冒浴沂、李海斌、顾哲明、文世峰、谭鹏程、张国庆、华晨、单忠德、 李培学、李明亮、刘永辉、吕忠利。
II GB/T37698—2019
增材制造设计要求、指南和建议
警示一一本标准不支持处理所有安全问题，仅可能包含与安全使用相关的问题。本标准的使用者负责在使用前建立适当的安全和健康措施，并确定其限制的适用性
1范围
本标准给出广增材制造产品设计的要求，指南和建议。 本标准适用于由任何增材制造系统制造的各种产品、装置、系统、组件或零件的设计。 本标准有助于确定在设计项目中利用哪些设计因素或利用哪些增材制造工艺的能力。 本标准对常见问题提供指导建议，但不包括特定的设计方案，工艺或材料数据。 本标准的使用对象包括以下三类：
-增材制造产品的设计者及其管理者；一学习机械设计和计算机辅助设计的学生：增材制造设计指南和设计指导系统的开发者。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的弓用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T228.1金属材料拉伸试验第1部分：室温试验方法（GB/T228.1一2010，ISO6892-1： 2009.MOD)
GB/T1033.1 塑料非泡沫塑料密度的测定第1部分：浸渍法、液体比重瓶法和滴定法 (GB/T1033.1—2008,ISO1183-1:2004,IDT)
GB/T1034塑料吸水性的测定（GB/T1034一2008.ISO62：2008，IDT） GB/T1040.2塑料拉伸性能的测定第2部分：模塑和挤塑塑料的试验条件（GB/T1040.2一
2006.ISO527-2:1993.IDT)
GB/T1041塑料压缩性能的测定（GB/T1041—2008，ISO604:2002，IDT) GB/T1408.1绝缘材料电气强度试验方法第1部分：工频下试验（GB/T1408.1一2016，
IEC60243-1:2013.IDT)
GB/T1409测量电气绝缘材料在工频、音频、高频（包括米波波长在内）下电容率和介质损耗因数的推荐方法（GB/T1409—2006.IEC60250：1969，MOD）
GB/T1410固体绝缘材料体积电阻率和表面电阻率试验方法（GB/T1410一2006，IEC60093： 1980IDT)
GB/T1634.2塑料负荷变形温度的测定第2部分：塑料、硬橡胶和长纤维增强复合材料 (GB/T1634.22004.ISO75-2:2003.IDT)
GB/T1843塑料悬臂梁冲击强度的测定（GB/T1843—2008.ISO180:2000，IDT） GB/T2039 金属材料单轴拉伸蠕变试验方法（GB/T2039—2012，ISO204：2009MOD）
1 GB/T37698—2019
GB/T2408 塑料 燃烧性能的测定水平法和垂直法（GB/T2408一2008，IEC60695-11-10： 1999.IDT)
GB/T2411 塑料和硬橡胶使用硬度计测定压痕硬度（邵氏硬度）（GB/T2411—2008.ISO868： 2003.IDT)
GB/T 3398.2 塑料 硬度测定第2部分：落氏硬度（GB/T3398.2一2008，ISO2039-2：1987， IDT)
GB/T 4339 金属材料热膨胀特征参数的测定 GB/T7314 金属材料室温压缩试验方法 GB/T9341 塑料弯曲性能的测定（GB/T9341—2008.ISO178：2001，IDT） GB/T11546.1 塑料蠕变性能的测定第1部分：拉伸蠕变（GB/T11546.1一2008，ISO899-1：
2003.IDT)
GB/T35351增材制造术语 HG/T3839塑料剪切强度试验方法穿孔法 ISO/ASTM52901增材制造主要原则增材制造产品采购要求（Additivemanufacturing
General principles-Requirements for purchased AM parts)
ISO/ASTM52921增材制造术语坐标系和测试方法（Additive manufacturing） -Standard terminology for additive manufacturing-Coordinate systems and test methodologies)
3术语和定义
GB/T35351、ISO/ASTM52921界定的以及下列术语和定义适用于本文件。
3.1
设计因素 design consideration 影响零件设计者决策的因素。 注：设计者确定哪些因素可能影响零件设计并采取适当的措施。
3.2
工艺链process chain 为实现零件的预期性能所需的一系列制造工艺。
4目的概述
4.1概述
本标准提供了增材制造零件和产品的设计要求、指南和建议。主要包含以下内容：
增材制造为设计者提供的机会和设计自由度（见第5章）；设计者在设计增材制造零件时宜考虑的问题（见第6章）；基于许多增材制造系统中存在的问题给予设计者警示（见第7章）。
4.2增材制造设计总策略
参考典型机械零件的结构设计流程，增材制造设计总策略如图1所示。其中，成本是主要的决策依据，在条件允许的情况下，设计者可以以质量、交货周期或其他决策依据代替成本。另外，设计者除考虑
2
