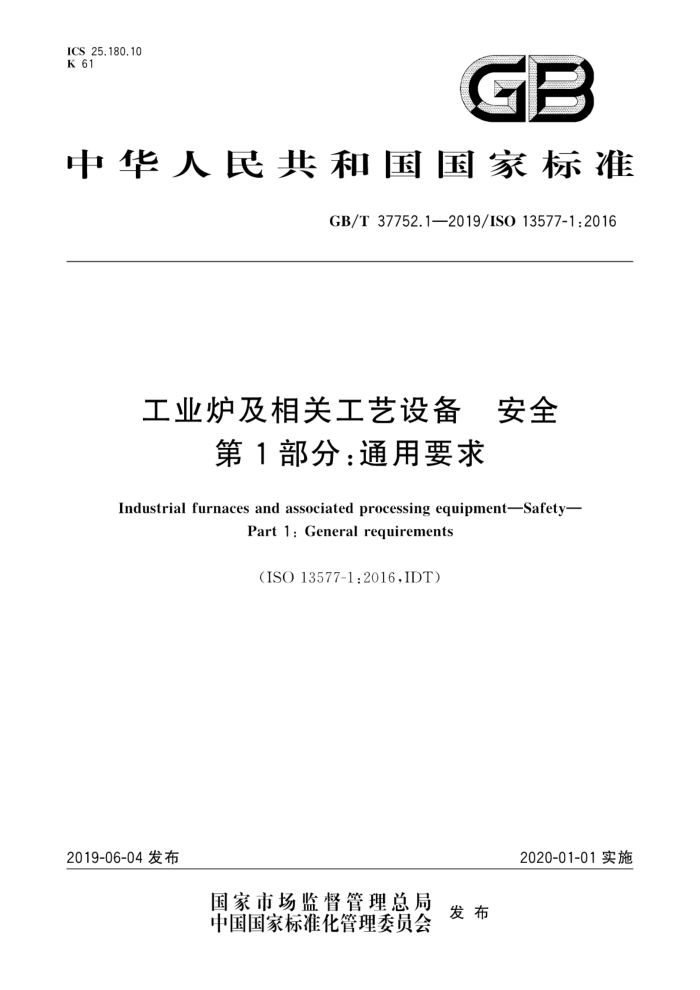

ICS 25.180.10 K 61
GB
中华人民共和国国家标准
GB/T37752.1—2019/IS013577-1:2016
工业炉及相关工艺设备 安全
第1部分：通用要求
Industrial furnaces and associated processing equipment-Safety-
Part 1 : General requirements
(ISO 13577-1:2016,IDT)
2020-01-01实施
2019-06-04发布
国家市场监督管理总局中国国家标准化管理委员会
发布 GB/T37752.1—2019/ISO13577-1:2016
目 次
前言
I
范围 2 规范性引用文件
术语和定义安全要求和/或保护措施 4.1 般要求 4.2 机械安全 4.3 电气安全 4.4 高低温安全 4.5 噪声 4.6 振动 4.7 辐射安全 4.8 被处理、使用或排放的材料和物质 4.9 人体工效学 4.10 危险组合 4.11 故障 4.12 安全设备的缺失和不正确装配 5 验证
3
4.
10 10 10 10
11 13 13 13 14 15 16
使用信息 6.1 一般要求 6.2 使用信息的位置和属性 6.3 信号和警报设备 6.4 指导手册/指南附录A（资料性附录） 重大危险列表· 附录B（资料性附录） 常见工业炉及相关工艺设备列表附录C（资料性附录） 典型的试验报告附录D（资料性附录） 工作许可授权，附录E（资料性附录） 日本的特定信息· 附录F（资料性附录）美国的特定要求附录G（资料性附录）欧盟及相关国家的特定要求 ·. 附录H（资料性附录）加拿大的特定要求附录I（资料性附录）中国的特定要求附录NA（资料性附录） 与本部分规范性引用的国际文件存在一致性对应关系的我国文件清单35 参考文献
6
24
++:
27 28 29 30 32 33 34
36
： GB/T 37752.1—2019/ISO 13577-1:2016
前言
GB/T37752《工业炉及相关工艺设备 厂安全》分为以下部分：
第1部分：通用要求。
.·..
本部分为GB/T37752的第1部分本部分按照GB/T1.1一2009给出的规则起草。 本部分使用翻译法等同采用ISO13577-1：2016《工业炉及相关工艺设备 安全 全第1部分：通用要
求》。
与本部分中规范性引用的国际文件有 有一致性对应关系的我国文件见附录NA。 本部分做了下列编辑性修改：
将4.1.2的单位"gal"修改为"cm/s2”；一将单位“bar"换算成“Pa”；增加了资料性附录NA。
本部分由中国电器工业协会提出。 本部分由全国工业电热设备标准化技术委员会（SAC/TC121）归口本部分起草单位：西安电炉研究所有限公司、重庆赛迪热工环保工程技术有限公司、陕西宏欣源冶
金设备实业有限公司、河南天利热工装备股份有限公司、株洲电炉厂有限责任公司、国家电炉质量监督检验中心、西安福莱特热处理有限公司。
本部分主要起草人：葛华山、李琨、余维江、程淑明、李明科、杨祯、晏显斌、张永武、袁芳兰、杨佳。
II GB/T 37752.1—2019/ISO 13577-1:2016
工业炉及相关工艺设备安全
第1部分：通用要求
1范围
GB/T37752的本部分规定了工业炉及相关工艺设备（TPE）的通用安全要求。 本部分涉及附录A所列的与TPE相关的重大危险、危险情况或危险事件，该TPE用于预期用途
且处于制造商可合理预见的误用状态。
附录B提供了常见的TPE列表。 本部分规定了设备在设计、试运行、启动、运行、关闭、维修和拆卸期间等，以及在可预见的故障或功
能失常发生时，为确保人身和财产安全制造商应满足的要求，
除了涉及特定设备的GB/T37752其他部分有例外规定，本通用安全要求适用于所有的TPE。 GB/T37752其他部分规定的可直接适用于特殊类型TPE的条款比本部分的条款优先适用。
本部分不适用于高炉、转炉（在钢铁厂）、锅炉或ISO12100不涉及的设备。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
ISO12100:2010机械安全设计通则风险评估与风险减小（Safetyof machinery一General principles for design-Risk assessment and risk reduction)
ISO13577-2：2014工业炉及相关工艺设备安全第2部分：燃烧和燃料处理系统（Industrial furnaces and associated processing equipment-Safety-Part 2: Combustion and fuel handling sys- tems)
ISO13577-3工业炉及相关工艺设备安全第3部分：保护性和反应性气氛气体的产生和使用 (Industrial furnaces and associated processing equipment-Safety-Part 3 : Generation and use of pro- tective and reactive atmosphere gases)
ISO13577-4工业炉及相关工艺设备安全第4部分：保护系统（Industrial furnaces and asso ciated processing equipment-Safety-Part 4:Protective systems)
ISO13732-1热环境工效学人体接触表面产生反应的评估方法第1部分：热表面 (Ergonomics of the thermal environment-Methods for the assessment of human responses to contact with surfacesPart l: Hot surfaces)
ISO13850机械安全急停设计原则（Safetyofmachinery一Emergencystopfunction一Prin ciples for design)
ISO13854机械安全避免人体各部位挤压的最小间距（SafetyofmachineryMinimumgapsto avoid crushing of parts of the human body)
ISO14119机械安全带防护装置的联锁装置设计和选择原则（Safetyof machinery一Inter locking devices associated with guards-Principles for design and selection)
ISO14120机械安全防护装置固定式和移动式防护装置设计与制造一般要求（Safetyofma chinery-Guards-General requirements for the design and construction of fixed and movable guards) GB/T37752.1—2019/ISO13577-1:2016
ISO14122-2机械安全进入机械的固定设施第2部分：工作平台和通道（Safetyof machinery-Permanent means of access to machinery-Part 2 : Working platforms and walkways)
ISO14122-3机械安全进人机械的固定设施第3部分：楼梯、阶梯和护栏（Safetyofmachin ery-Permanent means of access to machinery-Part 3: Stairs. stepladders and guard-rails)
IEC60079-0爆炸性环境第0部分：设备通用要求（Explosiveatmospheres—PartO：Equip mentGeneral requirements)
IEC60204-1：2009机械安全机械电气设备第1部分：通用要求（Safetyofmachinery一Elec trical equipment of machines-Part l: General requirements)
IEC60519（所有部分）电热装置的安全（Safetyin electroheatinstallations） IEC60825-1激光产品的安全第1部分：设备分类、要求（Safetyoflaserproducts一Partl：
Equipment classificationand requirements)
IEC62598核仪器放射性测量计的结构要求和分级（Nuclear instrumentation一Constructional requirements and classification of radiometric gauges)
EN1547工业热处理设备工业热处理设备及其辅助处理设备的噪声试验规则（Industrialther moprocessing equipment-Noise test code for industrial thermoprocessing equipment including its an cillary handling equipment)
3术语和定义
ISO12100和ISO13574界定的术语和定义适用于本文件。
4安全要求和/或保护措施
4.1一般要求
4.1.1要求
TPE应符合本章规定的安全要求和/或保护措施，并应根据第5章的规定进行验证。另外，TPE与风险有关的部分应根据ISO12100的原则进行设计。但重大的危险由本部分规定。
可预见的重大危险列表参见附录A中表A.1。 为便于参考，表A.1还列举了相应的预防措施，宜与第4章、第5章和第6章配合使用。 在GB/T37752其他部分的特殊要求适用时，它们应是对本部分通用安全要求相应部分的补充或
修改。
区域性要求参见附录E、附录F、附录G附录H和附录I。 4.1.2一般设计与施工要求
制造商应保留其设计满足所有安全要求的证据。 组成TPE某部分的结构件、钢结构、辅助设备和服务设施（公用设施）应稳定可靠，并适用于功能和
预期用途。
特别是其设计应包括与下列内容有关的应对措施和构造详图：
TPE的静态稳定度，包括用于盛放被处理物料的结构，以及物料进出TPE的结构；可接近性件；维护和清洗间隙；物料和机械装置的运动；
