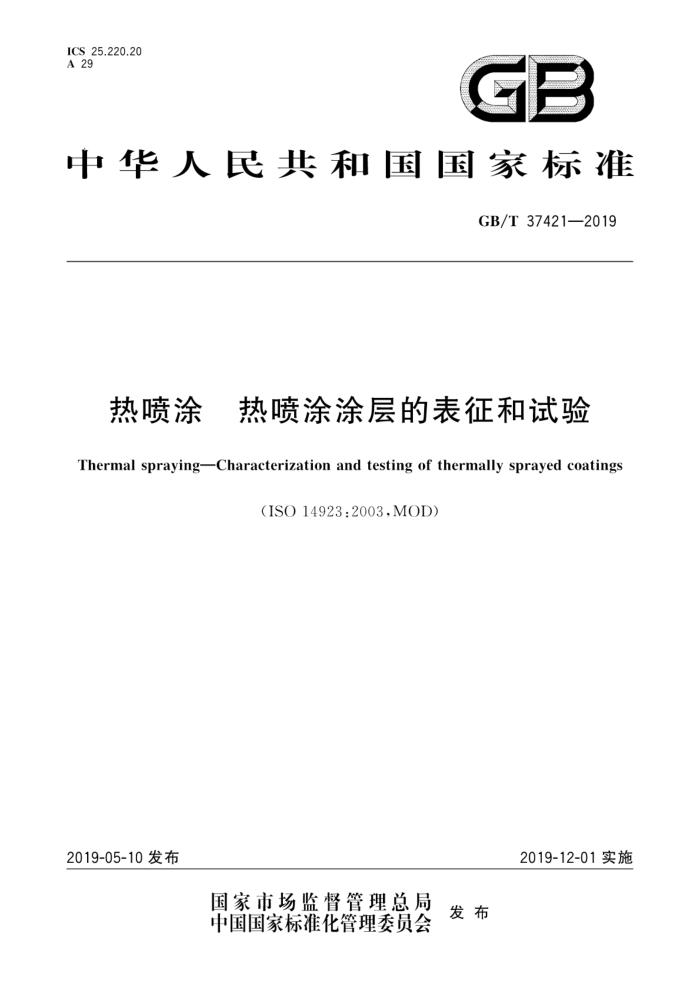

ICS 25.220.20 A 29
GB
中华人民共和国国家标准
GB/T37421—2019
热喷涂 热喷涂涂层的表征和试验 Thermal spraying-Characterization and testing of thermally sprayed coatings
(ISO 14923:2003.MOD)
2019-05-10发布
2019-12-01实施
国家市场监督管理总局中国国家标准化管理委员会
发布 GB/T37421—2019
目 次
前言范围
II
1
2 规范性引用文件术语和定义
3
4涂层的制备 4.1 通则 4.2 涂层材料 4.3 涂层表征 4.4 技术和物理性能检测
5
5.1 通则 5.2 无损检测 5.3 破坏性测量方法
附录A（资料性附录）关于规范性引用文件的具体调整对照表 GB/T37421—2019
前言
本标准按照GB/11.1一2009给出的规则起草本标准使用重新起草法修改采用ISO14923：2003《热喷涂热喷涂涂层的表征和试验》。 本标准与ISO14923：2003的技术性差异及其原因如下：
为便于使用，规范性引用文件做了技术性差异的调整，以适应我国的技术条件，调整的情况集中反映在第2章规范性引用文件”中，附录A给出了关于规范性引用文件的具体调整对照表。
本标准由中国机械工业联合会提出。 本标准由全国金属与非金属覆盖层标准化技术委员会（SAC/TC57）归口。 本标准起草单位：武汉材料保护研究所有限公司、江苏中矿大正表面工程技术有限公司、佛山先进
表面技术有限公司，江西恒大高新技术有限公司，桐乡市铁盛线路器材有限公司武汉鑫华封机械制造有限责任公司，航天材料及工艺研究所，马鞍山市顺泰稀土新材料有限公司，东莞宜安科技股份有限公司。
本标准主要起草人：陈同舟，倪雅、季志刚，陈丽，喻拯昊吴朝军、倪立勇、伍建华、李紫跃、喻思纯
赵朝飞沈红卫褚其峰刘冀鲁、史志民李卫荣、庞栋
II GB/T37421—2019
热喷涂热喷涂涂层的表征和试验
1范围
本标准提供了热喷涂涂层表征和试验的指导。鉴于所有可熔材料都能用于热喷涂，而且有许多不同的热喷涂工艺方法，存在大量不同类型的涂层，因此在本标准中不可能对所有涂层都做详细说明。
本标准列出了热喷涂的常规试验方法和试验规范。本标准没有涉及仅适用于某些特定情况或实验室条件下进行的试验方法。
注：本标准并未覆盖所有的方法。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T230.1金属材料洛氏硬度试验第1部分：试验方法（GB/T230.1—2018，ISO6508-1： 2016.MOD)
GB/T351 金属材料电阻系数测量方法（GB/T3511995，eqvIEC60468：1974） GB/T1410固体绝缘材料体积电阻率和表面电阻率试验方法（GB/T1410—2006，IEC60093：
1980.IDT)
GB/T3505产品几何技术规范（GPS） 表面结构轮廓法术语、定义及表面结构参数 (GB/T35052009.ISO4287:1997.IDT)
GB/T4340.1金属材料维氏硬度试验第1部分：试验方法（GB/T4340.1一2009，ISO6507-1： 2005,MOD)
GB/T4340.2金属材料维氏硬度试验第2部分：硬度计的检验与校准（GB/T4340.2一2012 ISO 6507-2:2005,MOD)
GB/T4340.3金属材料维氏硬度试验第3部分：标准硬度块的标定（GB/T4340.3一2012， ISO 6507-3:2005.MOD)
GB/T4956磁性基体上非磁性覆盖层 覆盖层厚度测量磁性法（GB/T4956一2003 ISO2178:1982,IDT)
GB/T4957非磁性基体金属上非导电覆盖层覆盖层厚度测量涡流法（GB/T4957—2003， ISO2360:1982,IDT)
GB/T5210 色漆和清漆拉开法附着力试验（GB/T5210一2006，ISO4624：2002，IDT） GB/T5990 耐火材料导热系数试验方法（热线法）（GB/T5990—2006.ISO8894-1：1986
MOD)
GB/T6062产品几何技术规范（GPS）表面结构轮廓法接触（触针）式仪器的标称特性 (GB/T6062—2009.ISO3274:1996,IDT)
GB/T6462 金属和氧化物覆盖层厚度测量显微镜法（GB/T6462一2005，ISO1463：2003， IDT)
GB/T6463 金属和其他无机覆盖层 厚度测量方法评述（GB/T6463—2005.ISO3882：2003 IDT)
1 GB/T37421—2019
GB/T6465金属和其他无机覆盖层腐蚀膏腐蚀试验（CORR试验）（GB/T6465一2008 ISO4541:1978,IDT)
GB/T8642热喷涂抗拉结合强度的测定（GB/T8642—2002，ISO14916：1999，MOD） GB/T9789金属和其他无机覆盖层通常凝露条件下的二氧化硫腐蚀试验（GB/T9789一2008
ISO 6988:1985,IDT)
GB/T9790金属覆盖层及其他有关覆盖层维氏和努氏显微硬度试验（GB/T9790—1988，neq ISO 4516:1980)
GB/T9793 热喷涂金属和其他无机覆盖层锌、铝及其合金（GB/T9793—2012，ISO2063： 2005,IDT)
GB/T10064 测定固体绝缘材料绝缘电阻的试验方法（GB/T10064一2006.IEC60167：1964 IDT)
GB/T10125 人造气氛腐蚀试验盐雾试验（GB/T10125—2012.ISO9227:2006，IDT） GB/T10295 绝热材料稳态热阻及有关特性的测定热流计法（GB/T10295一2008，ISO8301：
1991:IDT)
GB/T10581 绝缘材料在高温下电阻和电阻率的试验方法（GB/T10581一2006，IEC60345： 1971.IDT)
GB/T 11378 金属覆盖层覆盖层厚度测量轮廓仪法（GB/T11378—2005，ISO4518：1980， IDT)
GB/T12334全 金属和其他非有机覆盖层关于厚度测量的定义和一般规则（GB/T12334一2001 ISO2064:1996,IDT)
GB/T12608 热喷涂火焰和电弧喷涂用线材、棒材和芯材分类和供货技术条件 (GB/T12608—2003,ISO14919:2000,IDT)
GB/T18719热喷涂术语、分类（GB/T18719—2002.ISO14917：1999.MOD) GB/T18778.1产品几何量技术规范（GPS）表面结构轮廓法具有复合加工特征的表面
第1部分：滤波和一般测量条件（GB/T18778.1—2002eqvISO13565-1：1996）
GB/T18778.2产品几何量技术规范（GPS）表面结构轮廓法具有复合加工特征的表面第2部分：用线性化的支承率曲线表征高度特性（GB/T18778.2一2003ISO13565-2：1996，IDT）
GB/T18851.1无损检测渗透检测第1部分：总则（GB/T18851.1—2012.ISO3452-1：2008 IDT)
GB/T19352.1热喷涂热喷涂结构的质量要求第1部分：选择和使用指南（GB/T19352.1- 2003,ISO 14922-1:1999,IDT)
GB/T19352.2热喷涂热喷涂结构的质量要求第2部分：全面的质量要求（GB/T19352.2一 2003,ISO14922-2:1999,IDT)
GB/T19352.3热喷涂热喷涂结构的质量要求第3部分：标准的质量要求（GB/T19352.3— 2003.ISO14922-3:1999.IDT)
GB/T19352.4热喷涂热喷涂结构的质量要求第4部分：基本的质量要求（GB/T19352.4一 2003.ISO14922-4:1999.IDT)
GB/T19356热喷涂粉末成分和供货技术条件（GB/T19356—2003，ISO14232：2000 MOD)
GB/T20018 3金属与非金属覆盖层覆盖层厚度测量射线背散射法（GB/T20018—2005， ISO3543:2000,IDT)
GB/T 21838.1 金属材料 硬度和材料参数的仪器化压痕试验 第1部分：试验方法 (GB/T21838.1—2008.ISO14577-1:2002.MOD)
?
