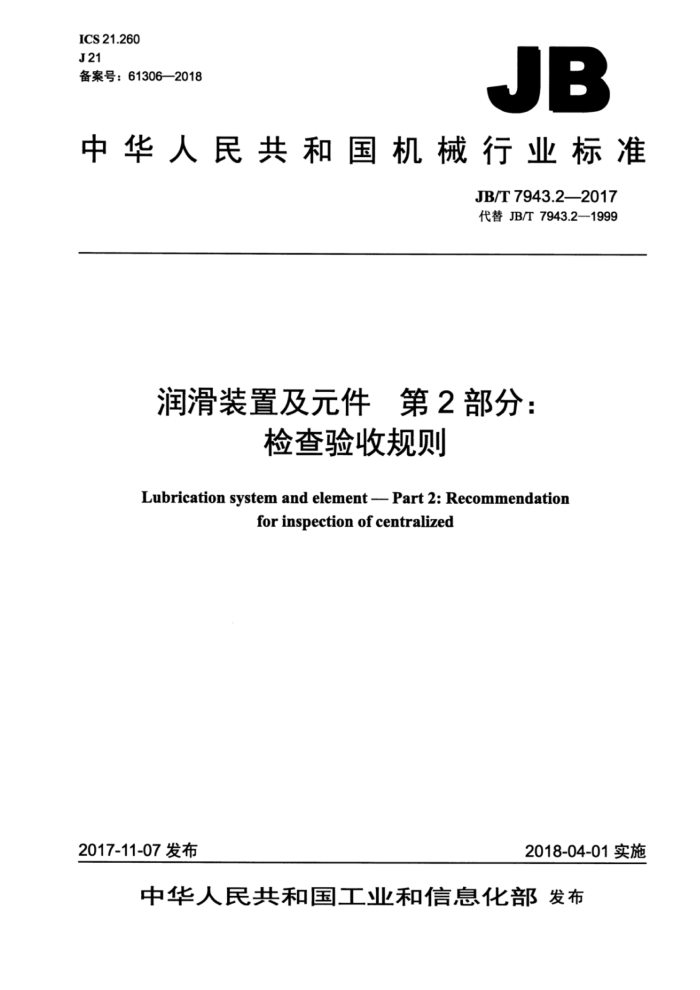

ICS 21.260 J21 备案号：61306—2018
JB
中华人民共和国机械行业标准
JB/T7943.2—2017 代替JB/T7943.2-—1999
润滑装置及元件 第2 部分：
检查验收规则
Lubrication system and element - Part 2: Recommendation
for inspection of centralized
2017-11-07发布
2018-04-01实施
中华人民共和国工业和信息化部发布 JB/T7943.2—2017
目 次
前言. 范围 2规范性引用文件. 3一般规则 4检查验收规则.. 4.1总则... 4.2出厂检验.. 4.3可靠性检验.. 4.4型式检验 4.5定期检验.. 5产品鉴定
1II JB/T7943.2—2017
前言
JB/T7943分为两个部分：一第1部分：基本参数；一第2部分：检验验收规则。 本部分为JB/T7943的第2部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T7943.2一1999《润滑装置及元件检查验收规则》，与JB/T7943.2—1999相比主
要技术变化如下：
表1中增加了产品类别“给油器”的规定：检验周期为3年，产量累积数为10000台（见表 1，1999年版的表1）。
本部分由中国机械工业联合会提出。 本部分由全国冶金设备标准化技术委员会（SAC/TC409）归口。 本部分起草单位：太重煤机有限公司、太原矿山机器润滑液压设备有限公司。 本部分主要起草人：杨茂勇、马运龙、王旭东、郝尚清、武少伟、赵晓蔚、常丽琴。 本部分所代替标准的历次版本发布情况为：
JB/T7943.2-1995、JB/T7943.2—1999
I JB/T7943.2—2017
润滑装置及元件第2部分：检查验收规则
1范围
JB/T7943的本部分规定了润滑装置及元件产品质量的检查验收规则本部分适用于科研、工程技术文件、出版物中润滑装置及元件产品（以下简称润滑产品）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T2829周期检验计数抽样程序及表（适用于对过程稳定性的检验）
3一般规则
3.1采用抽样法检查验收时，应按GB/T2828.1和GB/T2829的规定执行。 3.2在各类检查验收中，应检查产品的工作性能、密封性能和清洁度。 3.3同一型号的系列产品，如主要零件的结构、材料及加工方法无明显差异，可经有关部门统一分段选取具有代表性规格的产品进行检查验收（出厂检验除外》。 3.4齿轮油泵装置类产品，可按同一模数齿轮的产品，选取较大规格的产品进行检查验收。分配器类产品，可按给油量划分系列，选取较大规格的产品进行检查验收。 3.5各类检查验收均应在制造厂负责组织进行，并均应编制检查（试验）记录。 3.6在制造厂不具备检查验收条件时，检查验收可委托经国家认可的检测部门进行，但制造厂应具备出厂检验的条件。 3.7单件或小批量一次性生产的润滑产品，在供需双方协商同意的情况下，允许只做出厂检验。
4检查验收规则
4.1总则
润滑产品的检查验收，分为出厂检验、可靠性检验、型式检验和定期检验。 4.2出厂检验 4.2.1每台（件）润滑产品均应进行出厂检验，若相应产品标准有规定，允许采用抽样的方式进行。 4.2.2出厂检验应由制造厂负责进行，对于属供需双方联合验收的产品，应在需方代表在场的情况下进行。 4.2.3检验验收的项目和方法，按相应产品标准的规定和双方议定的方案执行。 4.3可靠性检验 4.3.1产品定型的可靠性检验，由制造厂和技术负责单位共同进行，并可在使用现场进行。
1 JB/T7943.2—2017
4.3.2进行可靠性检验的产品应不少于2台（件），试制样机不少于3台（件）。 4.3.3可靠性检验可同型式检验合并进行。 4.4型式检验 4.4.1首次试制的润滑产品应进行型式检验，检验应由制造厂、行业质检部门、技术负责单位（必要时可邀请用户）共同进行，并可在使用现场进行。 4.4.2做型式检验的产品不应少于3台（件）。 4.4.3型式检验后应编制型式检验报告。型式检验报告应由制造厂的质检部门编制，或由被委托检验部门提供。 4.4.4有下列情况之一时，产品应进行型式检验：
一产品的结构和主要零件的材料及工艺变更，可能影响到产品性能：已定型的产品转厂生产：定型产品停产2年以上重新生产；出厂检验结果与型式检验结果有较大差异。
4.5定期检验 4.5.1提交做定期检验的产品，应从经出厂检验合格的产品中抽样，抽检数量不应少于2台（件）。 4.5.2定期检验的周期或产品产量的累积数，应视产品的大小及复杂程度而定，并应在表1规定的范围内选取。
表1 检验周期年
产品类别往复式润滑泵
产量累积数台
2.000
润滑阀分配器给油器润滑装置
3
10 000 1000
?
注：表中产量累积数除分配器类是按系列累积外，其余均按规格累积。
4.5.3定期检验可同型式检验合并进行。
5产品鉴定
5.1所有需定型的润滑产品应经指定部门鉴定后方可投入正式生产。 5.2提交鉴定的润滑产品，应是按第4章的内容检查合格的产品，同一型号的系列产品，可选取具有代表性规格的产品（当规格较多时可分段）进行鉴定，但需征得主持鉴定部门的同意。 5.3产品图样标题栏的图样标记栏内应按程序注明：
样机试制图样标记代号S：小批试制图样标记代号A：正式生产图样标记代号B。
