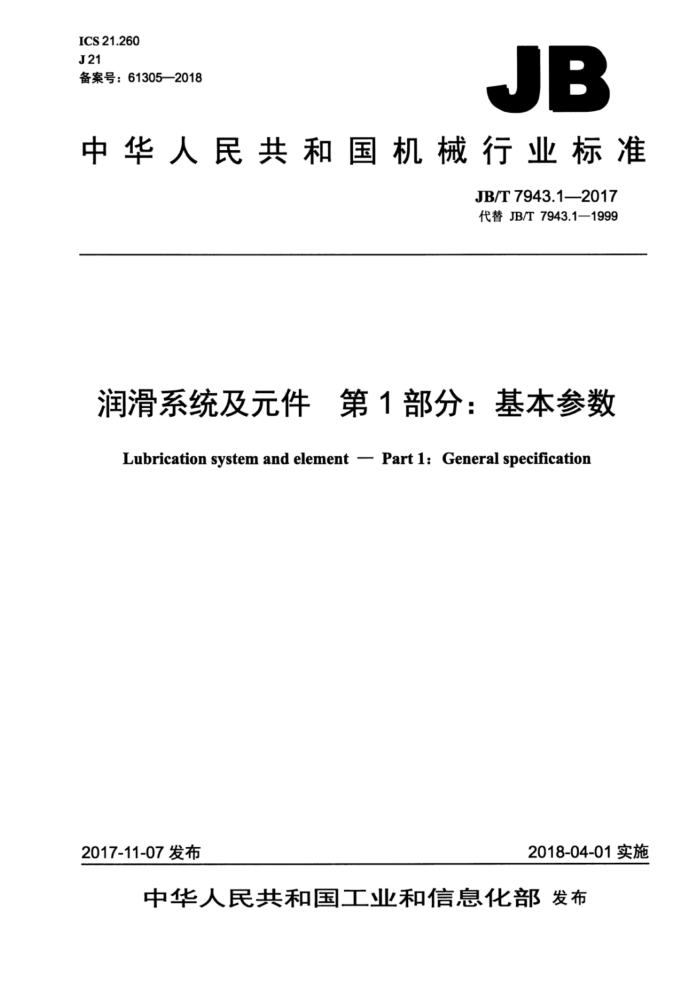

ICS 21.260 J21 备案号：61305—2018
JB
中华人民共和国机械行业标准
JB/T7943.1—2017 代替JB/T7943.1—1999
润滑系统及元件第1部分：基本参数
Lubrication system and element - Part l: General specification
2017-11-07发布
2018-04-01实施
中华人民共和国工业和信息化部发布 JB/T7943.1—2017
目 次
前言 1范围 2规范性引用文件 3公称压力... 4转速（或冲程频率） 5 公称直径. 6公称容积..
n
2
螺纹连接.. 公称排量.
7 8
9 公称流量. 10 公称通径 11每循环每孔给油量附录A（资料性附录） 公称通径与实际内径对应表 JB/T7943.1—2017
前言
JB/T7943分为两个部分：一第1部分：基本参数：一第2部分：检验验收规则。 本部分为JB/T7943的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T7943.1一1999《润滑系统及元件基本参数》，与JB/T7943.1-1999相比主要技
术变化如下：
表的单位按照GB/T1.1一2009的要求改动（见表1～表9，1999年版的表1～表9）；表2中增加了“2500”和“3000”（见表2，1999年版的表2）；一表5中增加了M32×3”（见表5，1999年版的表5）；一附录A由“提示的附录”改为“资料性附录。”C见附录A，1999年版的附录A》。 本部分由中国机械工业联合会提出。 本部分由全国冶金设备标准化技术委员会（SAC/TC409）归口本部分起草单位：太重煤机有限公司、太原矿山机器润滑液压设备有限公司。 本部分主要起草人：杨茂勇，王秀林，主旭东，郝尚清，武少伟，赵晓蔚，常丽琴。 本部分所代替标准的历次版本发布情况为：
JB/T7943.11995，JB/T7943.1-1999。
II JB/T7943.1—2017
润滑系统及元件第1部分：基本参数
1范围
JB/T7943的本部分规定了润滑系统及元件的基本参数。 本部分适用于科研、工程技术文件、出版物中的润滑系统及元件。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T321一2005优先数和优先数系 GB/T2822—2005标准尺寸 GB/T7306.155°密封管螺纹第1部分：圆柱内螺纹与圆锥外螺纹 GB/T7306.255°密封管螺纹第2部分：圆锥内螺纹与圆锥外螺纹 GB/T730755°非密封管螺纹 GB/T1271660°密封管螺纹 JB/T3711.3 集中润滑系统第3部分：技术量和单位
3 公称压力 3.1 润滑系统及元件的公称压力值应符合表1的规定。
单位为兆帕
表1
0.100
1.00
10.0 12.5 16.0 20.0 25.0 31.5 40.0 50.0 63.0 80.0
100 125 160 200 2.50
0.160
1.60
0.250
2.50
一
4.00
0.400
0.630 0.800
6.30 8.00
一
3.2低于0.1MPa的公称压力值按GB/T321一2005中的R5数系选用：高于250MPa的公称压力值按 GB/T321一2005中的R10数系选用。 JB/T7943.1—2017
转速（或冲程频率）
X
4.1 旋转式润滑泵的转速和往复式润滑泵的冲程频率值应特合表2的规定。
表2 63.0 80.0 100 125 一 160 200 250 315 400 500
单位为转每分
630 800 1 000 1 2.50 1 500 1 600 2.000 2.500 3 000
6.30 一 10.0 一一 16.0 一 25.0 一 40.0 -
一
4.2 带电动机传动的泵（无变速装置）， 其转速值充许采用相应电动机的转速。 4.3 转速的实际偏差应为表2中数值的一6.5%～0%
5 公称直径
润滑系统及元件中密封圆柱形运动副零件（活塞、柱塞和滑阀等》的公称直径应符合表3的规定。
5.7
表3 4.0 20
单位为毫米 10.0
3.0 (18) 50
5.0 (22)
1.0 12 (36) 注1：括号内公称直径值为非优先选用值。 注2：不适用于直径有精确计算值的零件。
2.0 (14) 40
2.5 16 (45)
6.0 25
8.0 (28)
32
5.2 50mm以上的公称直径值按GB/T2822一2005中的R"10数系选用。
6 公称容积
6.1 油箱的公称容积应符合表4的规定。
表4
单位为升 10 000 12 500 16 000 20 000
1.00 一 1.60 一
100 125 160 200
1 000 1 2.50 1 600 2 000
10.0 一 16.0 一
2 JB/T7943.1—2017
表4（续）
单位为升 25 000 31 500 40000 50 000 63 000 80000
2.50 - 4.00 - 6.30
250 315 400 500 630 800
2 500 3 150 4 000 5 000 6300 8 000
25.0 一 40.0 - 63.0
0.400 一 0.630
注1：公称容积在1000L以上的可用立方米（㎡）作单位。 注2：不适用于内装式油箱。
6.2 2低于0.4L的公称容积值应按GB/T321一2005中的R5数系选用；高于80000L的公称容积值按 GB/T321一2005中的R10数系选用。
螺纹连接
7
润滑元件与管路连接螺纹的尺寸应符合表5的规定。
7.1
表5 M4 M12X1.25 M22X1.5 M33X2 M48X2
M3 M8×1 M18X1.5 M30X2 M42X2 M60X2 注：不适用于法兰连接的紧固螺纹。 2充许采用GB/T7306.1和GB/T7306.2规定的55°密封管螺纹、GB/T7307规定的55°非密封管螺
M5 M14X1.5 M24X1.5 M36X2 M52X2
M6 M16X1.5 M27X2 M39X2 M56X2
-
M10X1 M20X1.5 M32X3 M45X2
7.2
纹和GB/T12716规定的60°密封管螺纹。
8 公称排量
8.1 旋转式润滑泵每转的公称排量和往复式润滑泵每冲程的公称排量应符合表6的规定
表6
单位为毫升
1.00 - 1.25
1 000 (1120) 1 250 (1400) 1 600 (1800) 2 000
10.0 (11.2) 12.5 (14.0) 16.0 (18.0) 20.0
100 (112) 125 (140) 160 (180) 200
1.60 - 2.00
3 JB/T7943.1—2017
表6（续）
单位为毫升
(22.4) 25.0 (28.0) 31.5 (35.5) 40.0 (45.0) 50.0 (56.0) 63.0 (71.0) 80.0 (90.0)
(224) 250 (280) 315 (355) 400 (450) 500 (560) 630 (710) 800 (900)
(2240) 2 500 (2800) 一二一
2.50 - 3.15 一 4.00 - 5.00 一 6.30 一 8.00
二一一 - 一
一
一
注：括号中的数值为非优先选用值。 8.2低于1.0mL的公称排量值按GB/T321一2005中的R10数系选用；高于2800mL的公称排量值按 GB/T321一2005中的R20数系选用，同时应优先选用R10数系中所包括的数值。 8.3参数单位除毫升（mL）外，还可采用JB/T3711.3规定的相应单位。 8.4公称排量的实际偏差：润滑油应为表6中数值的-5%～+10%， 润滑脂应为表6中数值的 0%~+10%
9 公称流量
9.1 润滑系统及元件的公称流量应符合表7的规定。
表7 10.0 12.5 16.0 20.0 25.0 31.5 40.0 50.0 63.0 80.0
单位升每分 1 000 1 250 1 600 2.000 2 500 / - 二一一
0.100 / 0.160 / 0.250 0.315 0.400 0.500 0.630 0.800
1.00 1.25 1.60 2.00 2.50 3.15 4.00 5.00 6.30 8.00
100 125 160 200 250 315 400 500 630 8:00
9.2 低于0.1L/min的公称流量值按GB/T321一2005中的R5数系选用：高于2500L/min的公称流量值按GB/T321一2005中的R10数系选用。 9.3参数单位除升每分（L/min）外还可采用JB/T3711.3规定的相应单位。 4 JB/T7943.12017
10 公称通径
10.1 润滑系统及元件的公称通径应符合表8的规定。
表8 10 12 16 20 25 32 40 50 63 80
单位为毫米
1.0 一 1.6 2.0 2.5 3.0 4.0 5.0 6.0 8.0
100 125 160 200 250 320 400 - -
-
10.2 低于1.0mm和高于400mm的公称通径按GB/T2822一2005中的R10数系选用。
公称通径的实际内径范围参见附录A
10.3
11 每循环每孔给油量
11.1 分配器的每循环每孔给油量应符合表9的规定。
表 9 1.00 1.25 1.60 2.00 2.50 3.15 4.00 5.00 6.30 8.00
单位为毫升
10.0 12.5 16.0 20.0 一一一一一一
0.100 一 0.160 一 0.250 一 0.400 一 0.630 一
11.2低于0.1mL的每循环每孔给油量按GB/T321一2005中的R5数系选用：高于20mL的每循环每孔给油量按GB/T321一2005中的R10数系选用。 11.3 每循环每孔给油量的实际偏差应为表9中数值的0%～10%
5
