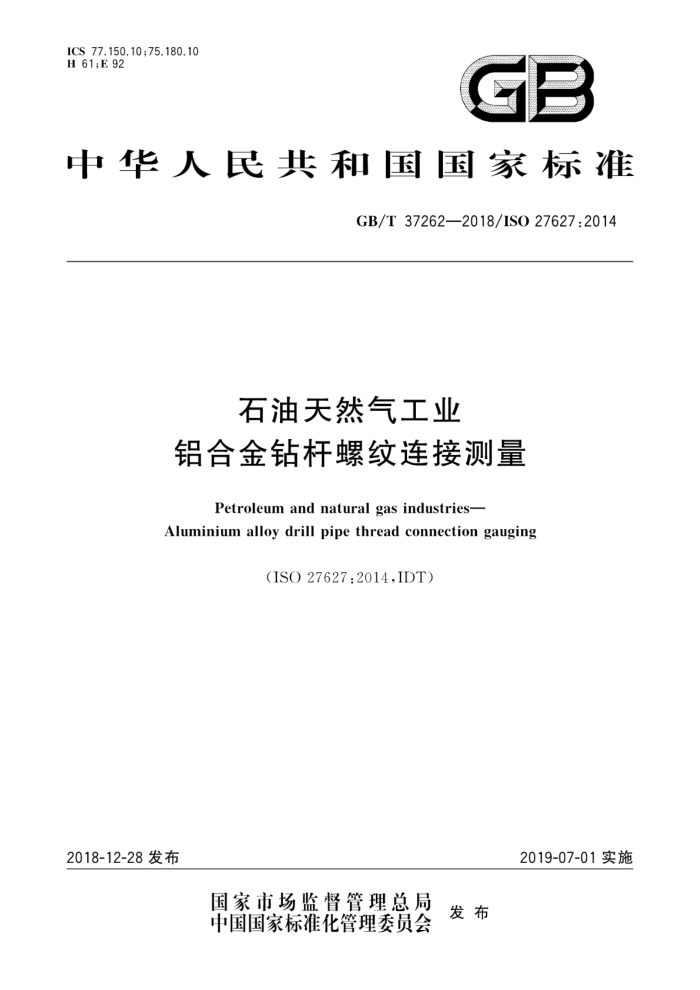

ICS77.150.1075.180.10 H61:E92
GB
中华人民共和国国家标准
GB/T 37262—2018/ISO27627:2014
石油天然气工业
铝合金钻杆螺纹连接测量
Petroleum and natural gas industries-
Aluminium alloy drill pipe thread connection gauging
(ISO 27627:2014.IDT)
2018-12-28发布
2019-07-01实施
国家市场监督管理总局中国国家标准化管理委员会
发布 GB/T 37262—2018/ISO27627:2014
目 次
前言
I
范围 2 规范性引用文件 3术语、定义和符号 3.1术语和定义 3.2符号 4量规的技术规格
4.1量规类型 4.2 螺纹牙型、基本尺寸和公差 4.3 制造的技术要求 4.4 标记、包装、储运* 测量螺纹接头
10 11
TT型螺纹接头 5.2外螺纹和管体 5.3接头内螺纹 5.4 圆锥孔 6量规测量与维修附录A（资料性附录） 测量范围参考文献
2.7
11
12 12 12 16 17 GB/T37262—2018/ISO27627:2014
前言
本标准按照GB/T1.1一2009给出的规则起草本标准使用翻译法等同采用ISO27627：2014《石油天然气工业铝合金钻杆螺纹连接测量》。 与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T20659—2017石油天然气工业铝合金钻杆（ISO15546：2011，MOD）。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由全国石油天然气标准化技术委员会（SAC/TC355）提出并归口。 本标准起草单位：中国石油集团石油管工程技术研究院、川庆钻探工程有限公司长庆钻井总公司
山东永利精工石油装备有限公司、中国石油塔里木油田公司、邹城德通铝合金钻杆有限公司、淄博展鑫铝业有限公司。
本标准主要起草人：冯春、白小亮、王鹏、蒋龙、方伟、卫尊义、朱丽娟、李方坡、宋顺平、王凯、李宁、 韩广彬、石奇。 GB/T37262—2018/ISO27627.2014
石油天然气工业
铝合金钻杆螺纹连接测量
1范围
本标准规定了按照ISO15546生产的铝合金钻杆的交货技术条件、制造工艺材料要求、形状和尺
寸、检验和试验程序。
本标准包含铝合金钻杆及钢接头制造的偏梯形螺纹（左旋和右旋）和相关的锥形稳定台肩（带孔）的测量程序。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
ISO15546石油天然气工业铝合金钻杆（Petroleumand naturalgasindustries一Aluminiumal loy drill pipe)
3术语、定义和符号
3.1术语和定义
下列术语和定义适用于本文件。
3.1.1
成套量规 complete set of gauges 套标准尺寸的光滑量规和螺纹量规，通过计量学特点相互联系。
3.1.2
测量基准面 gauge plane 垂直于旋转台肩连接器的螺纹轴线，在此处作为测量基准。
3.1.3
校对量规 master gauge 用于校准工作量规的量规。
3.1.4
螺距 pitch 相邻螺纹对应点之间的轴向距离，单头螺纹的螺距等于导程。
3.1.5
光滑塞规 plain plug gauge 控制钻杆接头内锥螺纹的测量面基准处的内径或光滑锥形孔直径的量规。 注：见参考文献[1]。
3.1.6
光滑环规 plain ring gauge 控制钻杆外锥螺纹的测量基准面外径或变径稳定器台肩的量规
1 GB/T37262—2018/ISO27627.2014
3.1.7
参考面 reference plane 假想面，垂直于旋转台肩螺纹轴线，用于设计检测螺纹
3.1.8
螺纹塞规 screw plug gauge 控制内锥偏梯形螺纹作用中径的量规。
3.1.9
螺纹环规 screw ring gauge 控制外锥偏梯形螺纹作用中径的量规
3.1.10
稳定台肩 stabilizing shoulder 与钻杆锥螺纹相邻的锥度表面，用于提高钻杆接头的疲劳寿命。 注：见参考文献[1]。
3.1.11
工作量规 working gauge 用于测量旋转台肩连接的量规。
3.2符号
下列符号适用于本文件，其单位均为毫米。 d1 塞规测量参考面直径 d2 塞规参考面处大径 d: 塞规参考面处小径 d4 光滑塞规大端面直径 ds 光滑塞规小端面直径 d: 光滑环规镗孔直径 d7 环规测量基准面处小径 ds 环规测量基准面处大径
测量光滑塞规长度
L L2 测量圆锥镗孔的光滑塞规长度
4量规的技术规格
4.1 量规类型 4.1.1应制造以下类型的量规：
R：螺纹工作塞规； G：光滑工作塞（环）规，用于螺纹测量： G-S：光滑工作塞（环）规，用于测量钻杆接头圆锥镗孔及管子台肩； R-P：对称牙型的工作螺纹环规； R-N：非对称牙型的工作螺纹环规；
一K-G-R：测量R-P型螺纹环（塞）规的光滑校对塞（环）规；
K-G-G：测量G型光滑环（塞）规的光滑校对塞（环）规； K-G-G-S：测量G-S型环（塞）规的光滑校对塞（环）规； TT.梯形螺纹量规
2
