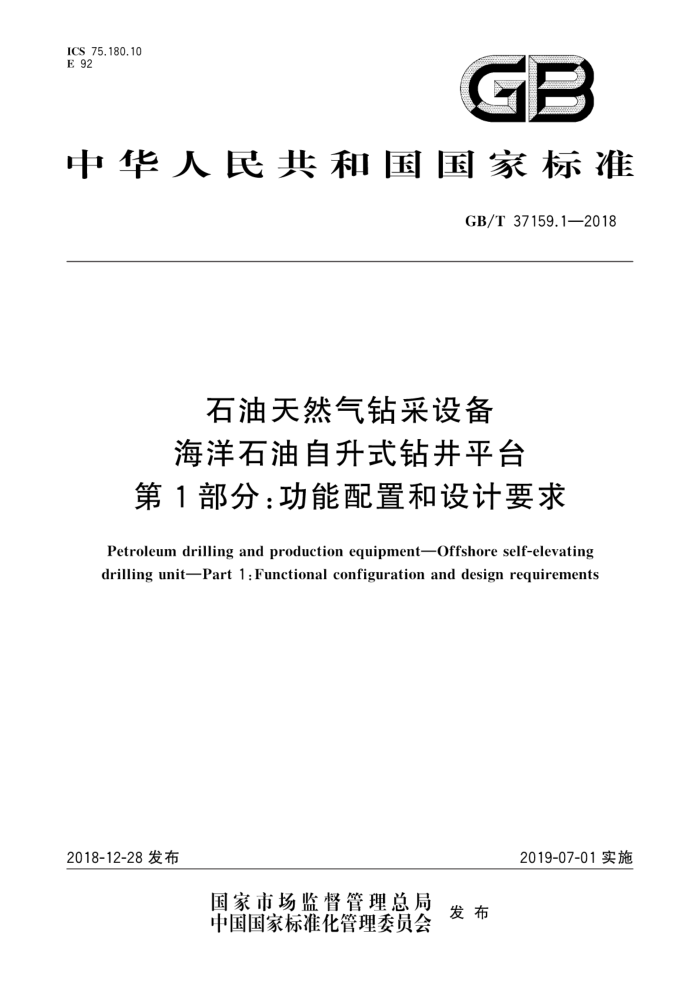

ICS 75.180.10 E 92
GB
中华人民共和国国家标准
GB/T37159.1—2018
石油天然气钻采设备海洋石油自升式钻井平台
第1部分：功能配置和设计要求
Petroleum drilling and production equipment-Offshore self-elevating drilling unit-Part 1 : Functional configuration and design requirements
2018-12-28发布
2019-07-01实施
国家市场监督管理总局中国国家标准化管理委员会
发布 GB/T37159.1—2018
目 次
前言
I
范围 2 规范性引用文件
/
术语和定义，缩略语· 4. 功能配置 4.1 总体要求 4.2 结构配置 4.3 动力与电气系统 4.4 钻井系统 4.5 甲板及辅助机械装置 4.6 安全、救生和环保系统 4.7 生活设施 4.8 管路系统 4.9 电缆系统 4.10 平台配置方案
3
..
12
L
13
设计要求 5.1 总则 5.2 主体结构 5.3 动力与电气系统 5.4 钻井系统 5.5 甲板及辅助机械装置 5.6 安全、救生和环保系统 5.7 生活设施 5.8 管路系统 5.9电缆系统.. 5.10 设计方案
13 1 3 15 1.7 18 21 22 24 25 26
附录A（资料性附录） 电缆规格及适用标准··
27 GB/T 37159.1—2018
前言
GB/T37159《石油天然气钻采设备 海洋石油自升式钻井平台》分为三个部分：
第1部分：功能配置和设计要求；一第2部分：建造安装与调试验收；
第3部分：运营检验本部分为GB/T37159的第1部分本部分按照GB/T1.1一 -2009给出的规则起草。 本部分由全国石油钻采设备和工具标准化技术委员会（SAC/TC96）提出并归口。 本部分起草单位：中海油田服务股份有限公司、中国船级社、中国石油集团海洋工程有限公司、中海
石油研究总院有限责任公司、宝鸡石油机械有限责任公司、中石化胜利石油工程有限公司钻井工艺研究院、四川宏华石油设备有限公司。
本部分主要起草人：王冬石李红涛、王建军、陈力生宋林松高畅、邓天丁吴天明、刘圆、徐辉、
谷明、杨向前、王维旭、潘田佳、喻修其、马俊，
II GB/T37159.1—2018
石油天然气钻采设备海洋石油自升式钻井平台
第1部分：功能配置和设计要求
1范围
GB/T37159的本部分规定了海洋石油自升式钻井平台（以下简称“平台”）功能配置和设计要求。 本部分适用于海洋石油自升式钻井平台的总体配置、装备选型、设计。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的弓用文件，其最新版本（包括所有的修改单）适用于本文件。
GB3836（所有部分）爆炸性环境 GB/T7061船用低压成套开关设备和控制设备 GB/T14048.2低压开关设备和控制设备第2部分：断路器 GB15599石油与石油设施雷电安全规范 GB/T177447 石油天然气工业钻井和修井设备 GB/T18859 封闭式低压成套开关设备和控制设备在内部故障弓引起电弧情况下的试验导则 GB/T 19190 石油天然气工业钻井和采油提升设备 GB/T 20174 石油天然气工业钻井和采油设备钻通设备 GB/T 21404 内燃机发动机功率的确定和测量方法一般要求 GB/T22513 石油天然气工业钻井和采油设备井口装置和采油树 GB/T22715 旋转交流电机定子成型线圈耐冲击电压水平 GB/T23505 石油天然气工业钻井和修井机 GB/T 25428 石油天然气工业钻井和采油设备钻井和修井井架、底座 GB/T31049 石油钻机顶部驱动钻井装置 GB/T32079 自升式海洋平台齿条式桩腿锁紧装置 JB/T2391 500kg～10000kg乘驾式平衡重式叉车 SY/T 5053.2 钻并并口控制设备及分流设备控制系统规范 SY/T5170 石油天然气工业用钢丝绳 SY/T5323 石油天然气工业钻井和采油设备 节流和压井设备 SY/T5532 石油钻井和修井用绞车 SY/T5612 石油钻井液固相控制设备规范 SY/T6622 评价钻井液处理系统推荐作法 SY/T6666 石油天然气工业用钢丝绳的选用和维护的推荐作法 SY/T6667 分流器系统设备及作业推荐作法 SY/T 6727 石油钻机液压盘式刹车 SY/T6868 钻井作业用防喷设备系统
1 GB/T37159.1—2018
SY/T6962海洋钻井装置井控系统配置及安装要求 SY/T10003海上平台起重机规范中华人民共和国海事局海上移动平台法定检验技术规则中国船级社海上移动平台人级规范中国船级社材料与焊接规范中国船级社海上钻井装置检验指南中国船级社船舶与海上设施起重设备规范中国船级社海上拖航指南 ISO8528.9往复式内燃机驱动交流发电机组第9部分：机械振动的测量和评定（Reciprocating
internal combustion engine driven alternating current generating sets-Part 9: Measurement and eval uation of mechanical vibrations)
ISO8528.10往复式内燃机驱动交流发电机组第10部分：由包络面法的空气噪声的测量（Re ciprocating internal combustion engine driven alternating current generating sets-Part lo : Measure ment of airborne noise by the enveloping surface method)
IEC60079易爆气体环境中的电气设备（Electricalapparatusforexplosivegas atmospheres） IEC60331着火条件下电缆的试验（Tests for electric cables under fire conditions） IEC60332电缆在着火条件下的试验（Testson electric cablesunderfireconditions） IEC60754-1电缆燃烧释出气体的试验（Testongases evolved during combustionof materials
from cables)
IEC 61034在给定条件下电缆燃烧烟度的测量（Measurement of smoke density of cables burning under defined conditions)
国际海事组织国际海上人命安全公约（Internationalconventionforthesafetyof lifeatsea:SO LAS)
国际海事组织国际防止船舶造成污染公约（Theinternationalconvention forthepreventionof pollution from ships ; MARPOL)
国际海事组织海上移动式钻井平台构造和设备规则（The codeforthe construction and equipment of mobile offshore drilling units)
国际海事组织所有类型船舶专用海水压载舱和散货船双航侧处所保护涂层性能标准（Seawater ballast tanks in all types of ships and double-side skin spaces of bulk carriers)
国际海事组织1969年国际船舶吨位丈量公约（International convention on tonnagemeasure ments of ships, 1969)
国际海事组织检验通道技术规定修正案［MSC.133（76）决议］（Amendmentstothetechnical provisions for means of access for inspections)
国际海事组织国际救生设备规则（MSC4846）（Adoptionof theinternationallife-savingappli ance code)
国际海事组织1966年国际载重线公约1988年议定书修正案（AmendmentstoannexBtothe protocol of 1988 relating to the international convention on load lines, 1966)
国际劳工组织海事劳工公约（Maritimelabourconvention）
3术语和定义、缩略语
3.1术语和定义
下列术语和定义适用于本文件。
2
